| Номер в госреестре | 62483-15 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | 4МТ 34 XD |
| Изготовитель | "Siemens AG", Германия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения 4МТ 34 XD (далее - «трансформаторы») предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока класса напряжения 10 кВ.
Трансформаторы устанавливаются в комплектные распределительные устройства типа 8DH10 и являются комплектующими изделиями.
Трансформаторы 4МТ 34 XD являются однофазными, индуктивными электромагнитными устройствами с заземляемым выводом «X» первичной обмотки.
Магнитопровод стержневого типа, обмотки расположены концентрически. Обмотки и магнитопровод залиты изоляционным эпоксидным компаундом, создающим монолитный блок, который обеспечивает основную изоляцию и защиту обмоток от проникновения влаги, а также формирует корпус трансформатора.
В центре верхней части трансформаторов расположен высоковольтный вывод «А» первичной обмотки. Вывод вторичной обмотки и заземляемый вывод «X» первичной обмотки расположены в контактной коробке, закрываемой изоляционной пломбируемой крышкой в передней торцевой части трансформатора внизу, а клемма заземления с винтом М8 - с задней торцевой части.
На опорной поверхности трансформатора имеются четыре отверстия диаметром 14 мм, предназначенные для крепления трансформатора в ячейке комплектного распределительного устройства или на месте установки.

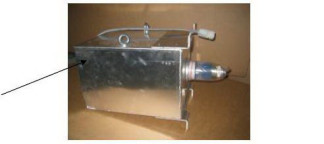

Общий вид трансформаторов представлен на рис. 1
Таблица 1 - Характеристики трансформаторов напряжения 4МТ 34 XD_
| Характеристика | Значение |
| Номинальные напряжения, В - первичной обмотки - основной вторичной обмотки 1a-1n | 10000/V3 100/V3 |
| Наибольшее рабочее напряжение первичной обмотки, кВ | 12 |
| Класс точности основной вторичной обмотки 1a-1n | 0,5 |
| Номинальная мощность основной вторичной обмотки 1a-1n, В А, в классе точности: 0,5 | 60 |
| Номинальная частота, Гц | 50 |
| Г абаритные размеры, мм (ширина, высота, глубина) | 354х178х280 |
| Масса, кг | 27 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У1 |
наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.
Трансформаторы напряжения 4МТ 34 XD 6 шт. (Зав. №№ 02/30124994, 02/30124995, 02/30124990, 02/30124993, 02/30124992, 02/30124991).
Паспорт 6 экз.
осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
- Трансформатор напряжения измерительный лабораторный НЛЛ-35 (кл. т. 0,1);
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности;
- Магазин нагрузок МР3025 (± 4 %).
Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
отсутствуют.
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения 4МТ 34 XD
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Техническая документация фирмы-изготовителя.
