| Номер в госреестре | 62488-15 |
| Наименование СИ | Двухэлементный радиоинтерферометр на узлах колокации |
| Обозначение типа СИ | ДР УК |
| Изготовитель | ФГБУ науки Институт прикладной астрономии РАН (ИПА РАН), г.С.-Петербург |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Двухэлементный радиоинтерферометр на узлах колокации - «ДР УК» (далее - ДР УК) предназначен для измерений параметров сигналов от внегалактических радиоисточников, привязки полученных результатов измерений к земной системе координат ITRF и синхронизации со шкалой времени UTC(SU).
ДР УК состоит из двух радиотелескопов РТ 13, расположенных на радиоастрономических обсерваториях «Зеленчукская» и «Бадары», единой системы централизованного контроля и планирования, системы буферизации и передачи данных. Аппаратно-программные средства единой системы централизованного контроля и планирования находятся в ИПА РАН в г. Санкт-Петербург, система буферизации и передачи данных включает в себя средства, расположенные в обсерваториях, на корреляторах и узлах коммутации магистральных ВОЛС и осуществляет автоматизированный сбор и передачу данных часовых сессий РСДБ-наблюдений (3-4 раза в сутки) от радиотелескопов в центры корреляционной обработки.
Принцип действия ДР УК состоит в преобразовании выборок широкополосного сигнала от внегалактических радиоисточников, принимаемых двумя радиотелескопами одновременно, в 2 - битовые информационные последовательности согласно принятым в радиоинтерферометрии со сверхдлинными базами (РСДБ) правилам. При этом осуществляется синхронизация результатов измерений со шкалой времени UTC(SU) и привязка их к земной системе координат ITRF. Последующая корреляционная обработка с помощью коррелятора (не входит в состав ДР УК ) позволяет определить интервалы времени (задержки) между приходом радиосигнала, излучаемого внегалактическим радиоисточником, на антенны двух радиотелескопов. Далее результаты измерений используются для высокоточного определения Всемирного времени. При работе ДР УК в составе РСДБ-сети результаты измерений используются для определения параметров вращения Земли.

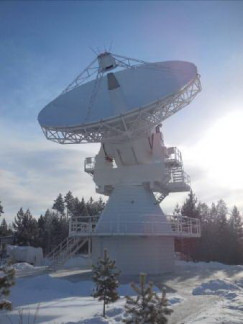

Радиотелескоп РТ 13 обеспечивает прием и преобразование в цифровые потоки широкополосных радиосигналов от удаленных квазаров и состоит из:
- антенной системы (АС), обеспечивающей возможность приема радиоизлучения от заданного космического источника и быструю смену положения для перехода на следующий источник (до 60 перестановок за час наблюдений);
- приемной системы радиотелескопа (ПСР), обеспечивающей прием и усиление слабых радиосигналов от космических источников. Применяется криогенное охлаждение входных каскадов ПСР;
- широкополосной цифровой системы преобразования сигналов (ШСПС), служащей для преобразования высокочастотных широкополосных сигналов в диапазоне промежуточных частот ПСР в цифровые информационные 2-битые потоки в формате VDIF и передачу их на устройство буферизации;
- системы частотно-временной синхронизации (СЧВС), обеспечивающей опорными высокостабильными сигналами времени и частоты аппаратуру радиотелескопа;
- системы управления радиотелескопом.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение |
| Рабочие диапазоны частот, ГГц: S-диапазон X-диапазон Ка-диапазон | от 2,2 до 2,6 от 7,0 до 9,5 от 28 до 34 |
| Ширина полосы частот аналого-цифрового преобразования, МГц, не менее: | 512 |
| Эквивалентная шумовая температура приёмной системы радиотелескопа по входу облучателя, К, не более: S-диапазон X-диапазон Ка-диапазон | 35 30 65 |
| Пределы допускаемой погрешности привязки локальной геодезической сети радиотелескопа к земной системе координат (ITRF), по каждой координате, мм | ± 10 |
| Пределы допускаемой погрешности привязки опорной точки радиотелескопа к локальной геодезической сети, мм | ± 10 |
| Пределы допускаемого отклонения антенного выноса (наименьшего расстояния между осями вращения антенны) от номинального значения, мм | ± 10 |
| Пределы допускаемого отклонения шкалы времени радиотелескопа от шкалы времени UTC(SU), мкс | ± 5 |
| Наименование характеристики | Значение |
| Пределы допускаемой погрешности хранения шкалы времени UTC(SU) радиотелескопом, нс | ± 50 |
| Диапазон измерений интервалов времени (групповых задержек), мс | от минус 15 до 15 |
| Пределы допускаемой случайной составляющей погрешности измерений интервалов времени (групповых задержек) (СКО), пс | 10 |
| Напряжение питания от сети переменного тока частотой(50 ± 1) Гц, В | 380 ± 38 |
наносится на титульный лист руководства по эксплуатации «Двухэлементный радиоинтерефе-рометр на узлах колокации. Руководство по эксплуатации ИЕЛГ.461000.501 РЭ» методом компьютерной печати в правом верхнем углу.
В комплект ДР УК входят технические средства и документация, указанные в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Радиотелескоп РТ-13 | ИЕЛГ.464937.502 | 2 комплекта |
| Единая система централизованного контроля и планирования | ИЕЛГ.421432.501 | 1 комплект |
| Система буферизации и передачи данных | ИЕЛГ.465619.501 | 1 комплект |
| Двухэлементный радиоинтереферометр на узлах колокации. Руководство по эксплуатации. | ИЕЛГ.461000.501 РЭ | 1 шт. |
| Единая система централизованного контроля и планирования. Руководство по эксплуатации | ИЕЛГ.421432.501 РЭ | 1 шт. |
| Система буферизации и передачи данных Руководство по эксплуатации | ИЕЛГ.465619.501 РЭ | 1 шт. |
| Двухэлементный радиоинтерферометр на узлах колокации - «ДР УК». Методика поверки» | ИЕЛГ.464937.100 МП | 1 шт. |
осуществляется по документу ИЕЛГ.464937.100 МП «Двухэлементный радиоинтерферометр на узлах колокации - «ДР УК». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 20 ноября 2015 г.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска пове-рительного клейма.
Основное поверочное оборудование:
анализатор сигналов N9030A (Госреестр № 51073-12), диапазон частот от 3 до 44 ГГц. Пределы допускаемой относительной погрешности воспроизведения частоты опорного генератора ±1,55 10-7;
осциллограф цифровой запоминающий SDA 820Zi (Госреестр № 40230-08). Полоса пропускания 20 ГГц, время нарастания 16 пс, предел погрешности частоты опорного генератора ±10-6. Генератор сигналов SMB 100A. Диапазон частот 9 кГц - 2.2 ГГц;
комплекс средств калибровки радиотелескопов по шумовой температуре (КСК РШТ) -рабочий эталон 2-го разряда единицы шумовой температуры - кельвин - в диапазоне частот
от 2 до 40 ГГц. Диапазон шумовых температур от 79 до 310 К, суммарное СКО результатов измерений ШТ ШНГШ из состава КСК РШТ Sz, К 1,8 (S диапазон), 2,0 (Х диапазон), 2,2 (Ка диапазон);
тахеометры электронные ТСА2003 (Госреестр №№ 38922-08, 38923-08) и рабочий эталон тахеометр электронный TDA5005 - рабочие эталоны 1-го разряда, (измерение длин: D = 24 ^ 3000 м; ПГ = ±(0,2+0,5 10-7 D) мм, измерение углов: горизонтальных - 0^360°; ПГ = 0,5"; вертикальных - минус 150 ^ плюс 90°; ПГ = 0,5");
комплект GNSS-приемников спутниковых геодезические многочастотных SIGMA (Госреестр № 40862-09) - рабочий эталон 2-го разряда (измерение базисных линий: D = 0^30 км, пределы допускаемой погрешности ±(0,2+0,5 10-7 D) мм);
аппаратура для высокоточного сравнения шкал времени GTR-51 (Госреестр № 59071-14), номинальное значение частоты выходного сигнала 1 Гц, средняя квадратическая погрешность определения расхождения шкал времени при реализации дифференциального режима не более
0,5 нс с использованием кодовых измерений, 0,03 нс с использованием фазовых измерений;
частотомер универсальный CNT-90 (Госреестр № 41567-09), пределы допускаемой погрешности измерений интервалов времени ± 1,0 нс;
стандарт частоты и времени водородный Ч1-76А (Госреестр № 23671-14), пределы допускаемой погрешности определения расхождения шкал времени ГЭВЧ и пространственно удаленных объектов ± 2 нс.
Двухэлементный радиоинтереферометр на узлах колокации. Руководство по эксплуатации. ИЕЛГ.461000.501 РЭ
Нормативные документы, устанавливающие требования к двухэлементному радиоинтерферометру на узлах колокации - «ДР УК»
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ Р 8.750-2011 «ГСИ. Государственная поверочная схема для координатновременных средств измерений».
3. ГОСТ 8.129-2013 «ГСИ. Государственная поверочная схема для средств измерений времени и частоты».
