| Номер в госреестре | 62489-15 |
| Наименование СИ | Меры акустической длины пути |
| Обозначение типа СИ | МАПР-1М |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры акустической длины пути МАПР-1М предназначены для проверки характеристик ультразвуковых диагностических приборов и систем со сканироваением типа А и В с линейными и конвексными датчиками в части оценки погрешности измерения расстояний и определения разрешающей способности в продольном и в поперечном направлениях.
Принцип действия мер акустической длины пути МАПР-1М основан на воспроизведении акустической длины пути при прохождении ультразвукового луча между нитевидными мишенями, конструктивно расположенными в блоке мишеней и погруженными в ванну акустическую с дегазированной дистиллированной водой, либо в гель с ультразвуковыми характеристиками, близкими к характеристикам биологических тканей человека.
Основой МАПР-1М является блок мишеней БМ-1М.
Конструктивно блок мишеней БМ-1М представляет собой каркас из оргстекла, внутри которого по определенной схеме натянуты нейлоновые нити диаметром 0,1 мм.
Мишени в верхней части блока мишеней БМ-1М могут быть использованы для контроля измерительных функций эхоофтальмологических и эхоэнцефалографических приборов и систем (А/В сканеров).
Расположение мишеней в средней и нижней частях блоков мишеней БМ-1 и БМ-1М одинаковое.
Эти мишени предназначены для воспроизведения акустической длины пути в продольном и поперечном направлениях на 3-х уровнях: на глубине 20 мм; 80 мм и 140 мм. Для определения разрешающей способности проверяемых изделий в продольном и поперечном направлениях предназначены 6 групп мишеней (по 6 мишеней в группе с расстоянием между соседними мишенями 0,25; 0,5, 1,0, 2,0 и 4,0 мм), расположенных на глубине 45, 105 и 165 мм.
Ванна акустическая выполнена из оргстекла в виде параллелепипеда с толщиной стенок 10 мм. Ванна закрывается крышкой из оргстекла. В крышке имеется окно сканирования (представляющее собой паз прямоугольной формы размерами 145х45 мм у МАПР-1М, предназначенное для размещения ультразвукового преобразователя. Окно сканирования в рабочем положении располагается над центральной частью блока мишеней, симметрично относительно продольной оси симметрии ванны акустической. Установка положения ультразвукового преобразователя над соответствующей частью блока мишеней производится вручную.
Общий вид и место пломбировки меры акустической длины пути представлены на рисунке 1.

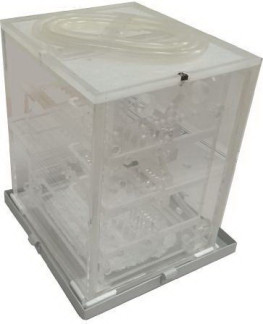

Рисунок 1- Общий вид меры акустической длины пути МАПР-1М. Место пломбировки от
несанкционированного доступа
Таблица 1
| Наименование характеристики | Значение |
| 1 | 2 |
| 1 Расстояние между нитевидными мишенями, предназначенными для измерения в продольном и поперечном направлениях линейных размеров, мм: - в продольном направлении - в поперечном направлении | 20 30 |
| 2 Пределы допускаемой относительной погрешности задания расстояний между мишенями, %: - в продольном направлении - в поперечном направлении | ± 0,75 ± 0,5 |
| 3 Расстояния между нитевидными мишенями блока мишеней БМ-1 в каждой из 6-х групп (по 6 мишеней), предназначенных для определения разрешающей способности в продольном и поперечном направлениях, мм | 0,25; 0,5; 1,0; 2,0; 4,0. |
| 4 Пределы относительной погрешности измерения разрешающей способности в продольном и поперечном направлениях меры акустической длины пути, % | ± 10 |
Лист № 3 Всего листов 4
Продолжение таблицы 1_
| 1 | 2 |
| 5 Расстояния в продольном и поперечном направлениях между нитевидной мишенью, мм: - 1 и нитевидными мишенями б, г, д | 8 |
| - 1 и мишенями а, в, е | 15 |
| 6 Пределы допускаемой относительной погрешности задания расстояний между мишенями в продольном и поперечном направлениях, % | ± 0,75 |
| 7 Диаметр мишеней, мм | 0,1± 0,02 |
| 8 Г абаритные размеры, мм, не более | 210х205х250 |
| 9 Масса, кг, не более: - без воды в ванне акустической | 4,5 |
| - футляр | 2,5 |
| 10 Объём, доливаемый в ванну акустическую дегазированный дистиллированной воды перед использованием мер МАПР - 1М, л, не более | 6,0 |
| 11 Условия эксплуатации: температура окружающей среды, °С | от 20 до 24 |
| 12 Условия транспортировки: температура окружающей среды, °С | от 5 до 40 |
| относительная влажность воздуха, % | 25 |
наносится на титульный лист руководства по эксплуатации и на нижнюю крышку кожуха методом принтерной печати.
Комплект поставки в соответствии с таблицей 2.
Таблица 2
| Наименование | Обозначение | Количество |
| 1 Ванна акустическая с блоком мишеней БМ-1М | КВФШ.301112.003 | 1 |
| 2 Вкладыш | КВФШ.741226.601 | 1 |
| 3 Кожух | КВФШ.323224.002 | 1 |
| 4 Руководство по эксплуатации | КВФШ. 941339.001 РЭ | 1 |
осуществляется в соответствии с документом МП 042.M1-15 «Мера акустической длины волны МАПР- 1М. Методика поверки», утвержденным ФГУП «ВНИИОФИ» 31 августа 2015 г.
Основное средство поверки:
- Государственный рабочий эталон единицы длины 3-го разряда в диапазоне значений от 0,1 до 630,0 мм, пределы абсолютной погрешности измерений ± 0,014 мм.
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к мерам акустической длины пути МАПР-1М
1. ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм».
2. Технические условия КВФШ. 941339.001 ТУ «Мера акустической длины пути МАПР-1М».
