| Номер в госреестре | 62491-15 |
| Наименование СИ | Комплекты мер внутриглазного давления динамических |
| Обозначение типа СИ | МОД-1 |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекты мер внутриглазного давления динамических МОД-1 (далее по тексту -комплекты мер), предназначены для передачи единиц внутриглазного давления ВГД бесконтактным тонометрам внутриглазного давления при проведении поверки, испытаний.
Принцип действия комплектов мер заключается в следующем: каждая мера представляет собой полусферу, поверхности которой изготовлены из специального силикона, с разной степенью упругости материала, что обеспечивает разное значение внутриглазного давления, имитируемого данной мерой.
Комплекты мер МОД-1 включают в себя три меры с номинальным значением внутриглазного давления (далее ВГД), 10 мм рт.ст., 20 мм рт.ст., 30 мм рт.ст.
Каждая мера закреплена в металлической оправке и запломбирована для предотвращения несанкционированного изменения параметров. Номинальное значение ВГД указано на оправке каждой меры.
В комплект мер входит универсальное устройство (стойка), в ложементе которого устанавливаются меры ВГД. Устройство позволяет установить три меры ВГД одновременно.
Все элементы комплекта устанавливаются в ячейки металлического футляра, предохраняющего части комплекта от механических повреждений и загрязнения. На футлярах имеются шильдики с указанием наименования комплекта и изготовителя. Заводской номер (серийный номер) комплекта указывается в паспорте на комплект и в специальном вкладыше, который находиться внутри футляра.
- маркировка комплекта
| Vi | $10 4 |
| s' | •I ~ 1 у |
| ВТ Ш - —. - —* 1 . *«!*■___У*“ | |
| ' — 41 ^ ^ | |

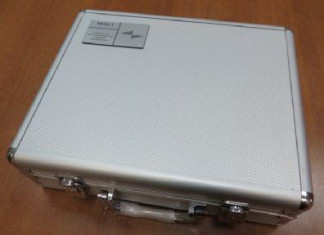

Рисунок 3 - Вид комплекта мер внутриглазного давления МОД-1
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| 1 Номинальное значение внутриглазного давления* (ВГД) мер комплекта, мм рт.ст. | 10; 20; 30 |
| 2 Пределы допускаемой абсолютной погрешности воспроизведения внутриглазного давления, мм рт.ст. | ±2 |
| 3 Г абаритные размеры меры, (В, D), мм, не более | 44 х 32 |
| 4 Г абаритные размеры комплекта (Д х В х Ш), мм, не более | 300 х 80 х 250 |
| 5 Масса меры, г, не более | 40 |
| 6 Масса комплекта, кг, не более | 1,2 |
| 7 Условия эксплуатации: - диапазон рабочих температур, о С - относительная влажность воздуха при + 25о С, %, не более - атмосферное давление, кПа | от +17 до +27 65 ±20 от 84 до 106 |
*- действительное значение ВГД мер определяется при первичной поверке.
наносится на корпус прибора методом наклеивания и на титульный лист руководства по эксплуатации типографским способом.
Таблица 2
| Наименование | Количество, шт |
| 1 Мера ВГД -10 мм рт.ст. | 1 |
| 2 Мера ВГД -20 мм рт.ст. | 1 |
| 3 Мера ВГД -30 мм рт.ст. | 1 |
| 4 Стойка | 1 |
| 5 Вкладыш с указанием заводского (серийного) номера комплекта | 1 |
| 6 Комплект упаковок (футляр металлический) | 1 |
| 7 Руководство по эксплуатации РЭ | 1 |
| 8 Методика поверки № МП 007.М44-15 |
осуществляется по документу МП 007. М44-15 «ГСИ. Комплекты мер внутриглазного давления динамических МОД-1». Методика поверки», утвержденному ФГУП «ВНИИОФИ» « 25 » мая 2015 г.
Основные средства поверки:
- Тонометр калибровочный автоматизированный ТКА-1. (№ реестра 58992-14) диапазон измерений ВГД - от 0 до 60 мм рт.ст., пределы допускаемой абсолютной погрешности измерения ВГД по всему диапазону - ±1 мм рт.ст.;
«Комплекты мер внутриглазного давления динамических МОД-1. Руководство по эксплуатации», раздел 2 «Подготовка к работе и порядок работы».
Нормативные документы, устанавливающие требования к комплектам мер внутриглазного давления динамическим МОД-1
ГОСТ Р ИСО 8612-2010 «Приборы офтальмологические. Тонометры»
| Зарегистрировано поверок | 122 |
| Поверителей | 1 |
| Актуальность данных | 19.09.2024 |
