Копры маятниковые КМ, 62492-15

Назначение

Копры маятниковые КМ (далее по тексту - копры) предназначены для измерения энергии разрушения образцов металлов, пластмасс, сплавов при проведении механических испытаний на двухопорный и одноопорный ударный изгиб.

Описание

Принцип действия копров основан на измерении величины энергии, затраченной на разрушение образца при ударном воздействии маятника, свободно качающегося в поле силы тяжести, на испытываемый образец. При этом разность потенциальных энергий маятника в начале его движения и в точке взлета определяет энергию разрушения образца.

Конструкция копров включает станину, на которой на вертикальной стойке закреплена ось подвеса маятника. Маятник представляет собой штангу, в нижней части которой закреплён молот с ножом. Для задания требуемого значения потенциальной энергии предусмотрена установка одного из маятников, входящих в комплект поставки. В нижней части станины расположены опоры для размещения испытуемого образца. Датчик кручения, магнитный клапан, контроллер и серводвигатель позволяют осуществлять автоматический контроль с обратной связью за углом отклонения маятника.

В зависимости от модификации копры имеют механическое, электромеханическое или автоматическое управление процессом испытаний и аналоговую или компьютерную систему управления и обработки результатов измерений. Измеряемые параметры фиксируются на аналоговой шкале ведомым указателем, обрабатываются компьютером или микропроцессором и выводятся на экран монитора. Конструкция корпуса копров обеспечивает ограничение доступа к определенным частям в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Система управления и обработки результатов измерений копров имеет порты для подключения дополнительных устройств (камеры автоматической подачи образцов, камеры охлаждения, камеры нагрева) для расширения круга решаемых практических задач.

Копры выпускаются в 15 модификациях. Модификации копров отличаются наибольшим номинальным значением потенциальной энергии маятника, видом молота, габаритными размерами, массой, а также видом системы управления и индикации показаний:

-    модификация КМ-300 выпускается с ручным управлением и аналоговой шкалой отображающей затраченную энергию;

-    модификации КММ-5, КММ-50, КММ-5,5-И, КММ-22-И выпускаются с ручным управлением и электронной измерительной системой;

-    модификации КМ-300-М, КМ-500-М, КМ-800-М выпускаются с электромеханическим управлением и аналоговой шкалой отображающей затраченную энергию.

-    модификации КММ-5-А, КММ-50-А, КММ-5,5-И-А, КММ-22-И-А, КМ-300-А, КМ-500-А, КМ-800-А выпускаются с автоматическим управлением и обработкой данных на ПК.

Структура обозначения модификаций: КММ-ХХХ-И-W, где КМ - копер маятниковый; М - малогабаритный по исполнению; ХХХ- наибольшее номинальное значение потенциальной энергии маятника; И - копер для испытаний на одноопорный ударный изгиб (метод Изольда); W - способ обработки данных испытания и управления копром (М - управление с пульта оператора и снятие данных с аналоговой шкалы, А - управление и обработка данных на ПК).

Общий вид копров представлен на рисунке 1.

е)    ж)    з)

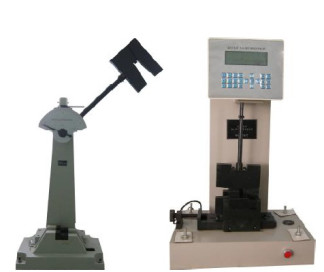

Рисунок 1 - Общий вид копров: а) КМ-300; б) КММ-50, КММ-5; в) КММ-5,5-И; г) КМ-300-М, КМ-500-М; д) КМ-300-А, КМ-500-А, КММ-800-А; е) Копер КМ-800-М со стационарным пультом; ж) Копер КММ-50-А, КММ-5-А, КММ-5,5-И-А, КММ-22-И-А з) Копер КММ-22-И

Программное обеспечение

Программное обеспечение (далее по тексту - ПО) предназначено:

-    для управления всеми функциями работы копров;

-    для обработки результатов измерений в процессе работы.

Программное обеспечение позволяет:

-    выбирать метод измерения;

-    оценивать качество измерения;

-    отображать результаты измерения на мониторе ПК в табличном виде;

-    проводить допусковый контроль, сравнивая результаты измерений с допустимыми отклонениями;

-    формировать и распечатывать протоколы измерений.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Уровень защиты ПО - «высший» в соответствии с Р 50.2.077 - 2014.

Технические характеристики

приведены в таблице 2.

Таблица 2 - Основные технические характеристики копров маятниковых КМ

Условия эксплуатации:

-    температура, °С    20±10

-    относительная влажность, % 60±20

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель машины методом офсетной печати.

Комплектность

Комплектность средства измерений приведена в таблице 3.

Таблица 3 - Комплектность средства измерений

Поверка

осуществляется в соответствии с документом МП РТ 2249-2015 «Копры маятниковые КМ. Методика поверки», утверждённым ФБУ «Ростест-Москва» 25.03.2015 г.

Основные средства поверки:

-    Динамометр сжатия, разряд 2 по ГОСТ 8.640-2014, основная погрешность ±0,12%;

-    Квадрант оптический, основная погрешность ±30";

-    Секундомер механический, класс 2.

Сведения о методах измерений

содержатся в документе КМ.000.000 РЭ «Копры маятниковые КМ. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к копрам маятниковым КМ

1.    ГОСТ 10708-82 «Копры маятниковые. Технические условия»;

2.    ГОСТ 9454-78 «Металлы. Метод испытания на ударный изгиб при пониженной, комнатной и повышенных температурах»;

3.    СТО -75829762-003-2013 «Копры маятниковые КМ. Технические условия».
