| Номер в госреестре | 62493-15 |
| Наименование СИ | Толщиномер магнитный хромового покрытия на никелевом подслое |
| Обозначение типа СИ | МТП-ХН1 |
| Изготовитель | ООО "НТЦ "Эталон", г.С.-Петербург |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномер магнитный хромового покрытия на никелевом подслое МТП-ХН1 (далее по тексту - толщиномер) предназначен для измерений толщины хромовых покрытий в на никелевом подслое, нанесенном на бронзовую основу деталей и сборочных единиц жидкостных ракетных двигателей.
Толщиномер состоит из блоков обработки, индикации (планшетный компьютер) и выносного преобразователя, соединенного с блоком обработки кабелем. Преобразователь состоит из уравновешенного рычага с магнитом, пружины с системой натяжения и датчика, позволяющего измерить силу притяжения постоянного магнита к покрытию.
Принцип работы толщиномера основан на измерении силы притяжения постоянного магнита к измеряемому покрытию, которая пропорционально связана с толщиной покрытия.
При установке преобразователя толщиномера на измеряемую поверхность происходит притяжение магнита к покрытию. При нажатии кнопки «Измерить», система натяжения пружины преобразователя начинает постепенно растягивать пружину до момента отрыва магнита от покрытия, после чего определяется сила притяжения постоянного магнита к покрытию и данные передаются в блок обработки и индикации, который в свою очередь в соответствии со специальными алгоритмами производит расчет толщины покрытия и выводит результат на дисплей.

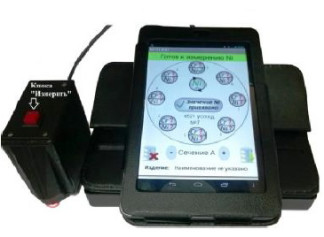

Фотография толщиномера представлена на рисунке 1.
Индикатор сюмаружныаемос: п Индикатор прибор* сопряжения П Индикатор
- Рйгьем J jio;uaio'ietimi 2 датчиков и 3/У а г-1
Индикаторы процесса чаряла
аккумулятора
с планшетом JI питания
0 V О
1 «
Рисунок 2 - Индикаторная панель толщиномера
Толщиномер имеет в своем составе программное обеспечение (ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MTP XH1.apk |
| Номер версии (идентификационный номер) ПО | - |
| Цифровой идентификатор ПО | 99BA5ED3B8668AD2CD2DF6E5C66DE68D |
| Другие идентификационные данные (если имеются) | - |
| Программное обеспечение установлено на | ARM-совместимый планшетный персональ- |
ный компьютер (Tablet PC) и осуществляет функции индикации и управления. Программное обеспечение защищено от преднамеренных изменений с помощью пароля и индикации пользователей. При работе с толщиномером пользователь не имеет возможности влиять на процесс расчета и не может изменять полученные в ходе измерений данные.
Защита программного обеспечения измерителей соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение | |
| Диапазон измерений толщины хромовых покрытий на никелевом подслое от 200 до 1000 мкм, мкм | от 50 до 200 | |
| Пределы допускаемой относительной погрешности измерений толщины, % -в диапазоне от 50 до 100 мкм -в диапазоне от 100 до 200 мкм | ±25 ±20 | |
| Г абаритные размеры толщиномера, мм | длина | 205 135 55 |
| ширина | ||
| высота | ||
| Масса толщиномера, кг | 1,2 | |
| Параметры гибридного электропитания: • От эл. сети через адаптер с постоянным напряжением, В • - Литий - полимерный аккумулятор с номинальным напряжением, В | 5 3,7 | |
| Диапазон рабочих температур,°С | от +15 до +25 | |
наносится на титульный лист Руководства по эксплуатации ЕРКД.401161.002РЭ типографским способом, а также на заднюю панель толщиномера в виде наклейки.
Таблица 3
| № | Наименование и условное обозначение | Количество |
| 1 | Толщиномер магнитный хромового покрытия на никелевом подслое МТП-ХН1 | 1 шт. |
| 2 | Зарядное устройство с кабелем для толщиномера | 1 шт. |
| 3 | Зарядное устройство с кабелем для планшетного компьютера | 1 шт. |
| № | Наименование и условное обозначение | Количество |
| 4 | Отвертка | 1 шт. |
| 5 | Имитатор толщины покрытия | 1 шт. |
| 6 | Руководство по эксплуатации ЕРКД.401161.002РЭ | 1 экз. |
| 7 | Краткое руководство пользователя планшетным компьютером | 1 экз. |
| 8 | Кейс | 1 шт. |
| 9 | Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 62493-15 «Толщиномер магнитный хромового покрытия на никелевом подслое МТП-ХН1. Методика поверки», утвержденным ФГУП «ВНИИМС» в июле 2015 г.
Основные средства поверки: набор имитаторов толщины покрытий ИТП (Госреестр № 34825-07), диапазон измерений от 75 до 650 мкм, погрешность ± (0,02Х+0,15) мкм, где Н -толщина имитатора, мкм; Меры толщины покрытий МТОНП (Госреестр № 44899-10), диапазон измерений: от 20 до 700 мкм, погрешность ±(0,5+0,01Н), где Х - толщина меры, мкм.
Сведения о методиках (методах) измерений изложены в Руководстве по эксплуатации Магнитный толщиномер хромового покрытия на никелевом подслое МТП-ХН1 ЕРКД.401161.002РЭ.
Нормативные и технические документы, устанавливающие требования к толщиномеру магнитному хромового покрытия на никелевом подслое МТП-ХН1
Технические условия Магнитный толщиномер хромового покрытия на никелевом подслое МТП-ХН1 ТУ 427635-001-62951906-2014.
