| Номер в госреестре | 62496-15 |
| Наименование СИ | Программно-аппаратные комплексы измерения времени и координат с фото- и видеофиксацией |
| Обозначение типа СИ | Дозор-МП |
| Изготовитель | ООО "Ангелы АйТи" "ANGELS IT", г.Воронеж |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Программно-аппаратные комплексы измерения времени и координат с фото и видео фиксацией «Дозор-МП» (далее комплексы) предназначены для измерения текущего времени согласованного с национальной шкалой времени UTC(SU), определения координат комплекса и фото фиксации событий с привязкой к моментам времени и координатам.
Принцип действия комплексов основан на приеме и обработке сигналов космических навигационных систем ГЛОНАСС/GPS с помощью навигационного приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени комплекса с национальной шкалой времени Российской Федерации UTC(SU) и записи текущего момента времени и координат комплекса в сохраняемые фотокадры.
Функционально комплексы состоят из основного блока, промышленного планшетного компьютера сенсорным экраном (далее ПК), включающего в себя встроенный приемник сигналов от глобальных навигационных спутниковых систем ГЛОНАСС/GPS, встроенную спутниковую антенну, встроенную фото-видеокамеру, встроенную аккумуляторную батарею и сетевой блок питания.
Комплексы с помощью встроенной фото камеры, обеспечивают фото фиксацию изображения и полное распознавание государственных регистрационных знаков (ГРЗ) транспортных средств при нахождении их в зоне контроля, на расстоянии до 6 метров, при освещенности не менее 50 люкс, с вероятностью распознавания ГРЗ не менее 90 %. С помощью встроенного навигационного приемника обеспечивается обработка сигналов глобальных навигационных спутниковых систем, измерение текущего времени, определение координат комплекса, формирование фотоматериалов со служебными отметками (датой, временем, координатами и другими данными). Комплексы производят все измерения и их обработку в автоматическом режиме, с помощью встроенного ПО "Patrol M-P" и вычислительной системы. Комплексы обеспечивают передачу результатов измерений, служебной и фото информации на внешние накопители, в том числе и по беспроводным каналам связи.

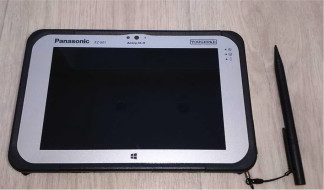

Внешний вид комплексов приведен на рисунке 1 и 2.
Метрологически значимая часть программного обеспечение (ПО) обеспечивает измерения текущего времени и определения координат комплексов.
Идентификационные данные модулей ПО комплексов приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора |
| Программное Обеспечение "Patrol M-P" | Перечень компонентов приведены в паспорте комплекса | Указано в паспорте комплекса | Указано в паспорте комплекса проверяется при помощи ПО «echeck» | MD5 (RFC1321) |
| ПО «echeck» для подсчета контрольной суммы файлов | Echeck | не присвоен | FC1DEF06AAF5E2 2E4EC9B7EF3071A A95 | MD5 (RFC1321) |
Защита программного обеспечения от изменения метрологически значимой его части реализована путем контроля цифрового идентификатора исполняемых модулей.
Уровень защиты ПО измерителя и сохраняемых данных от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Пределы допускаемой абсолютной погрешности привязки текущего времени к национальной шкале времени UTC(SU) (по уровню вероятности 0,95), с | ± 2 |
| Пределы допускаемой абсолютной погрешности определения координат комплекса в плане (по уровню вероятности 0,95), при значениях геометрического фактора не более 4, м | ± 7 |
| Время установления рабочего режима, мин, не более | 5 |
| Напряжение питания комплекса от источника постоянного тока, В | от 7,2 до 16 |
| Потребляемая мощность, Вт, не более | 4 |
| Время непрерывной работы, ч, не менее - от штатной аккумуляторной батареи | 9 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, % - атмосферное давление, кПа | от минус 29 до + 50 до 90 от 84 до 106,7 |
| Г абаритные размеры комплекса «Дозор-МП», мм, не более | 203x18x132 |
| Масса комплекса «Дозор-МП», кг, не более | 0,54 |
наносится на титульный лист паспорта и руководства по эксплуатации методом компьютерной графики и на корпус комплекса с помощью этикетки, выполненной лазерной гравировкой.
Комплект поставки комплексов приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество, шт. | Примечание |
| Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП» в составе ПК, модель Panasonic FZ-M1 | « Дозор МП» АНБЕ.422269.001 | 1 | |
| Комплект дополнительного оборудования автомобильный адаптер питания к ПК | CF-LND8024FD | 1 | (по заказу) |
| Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП». Руководство по эксплуатации. | АНБЕ.422290.001 РЭ | 1 | |
| Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией«Дозор-МП». Паспорт. | АНБЕ.422290.001 ПС | 1 | |
| «Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП». Методика поверки. | 046-30007-2015 МП | 1 |
осуществляется по документу 046-30007-2015 МП «Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП». Методика поверки.», утвержденному заместителем Директора ФГУП «СНИИМ» в июле 2015 г.
Основное поверочное оборудование:
- тайм-сервер NTP, входящий в состав Государственного первичного эталона времени, частоты и национальной шкалы времени ГЭТ1-2012 ФГУП «ВНИИФТРИ» Stratum 1, поправка системных часов, ПГ ± 1-10" с;
- эталонный комплект средств измерений для определения координат из состава Государственного вторичного эталона единиц времени и частоты ВЭТ1-19 2.1.ZZH.0115.2014:
приёмник TRE-G3TH; 2 приёмника Sigma - GT3 (приемник Triumph с антенной Leica АR-25- Tic 2600), погрешность определения координат фазового центра антенны приёмника в системе WGS 84, ПГ ± 0,5 м;
- лазерный дальномер Leica Disto D3A, ПГ ± 1 мм (регистр. № 44938-10);
- люксметр ТКА-Люкс, ПГ ± 6 % (регистр. № 20040-11).
«Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП». Руководство по эксплуатации АНБЕ.422290.001 РЭ.
Нормативные и технические документы, устанавливающие требования к программноаппаратным комплексам измерения времени и координат с фото и видео фиксацией «Дозор-МП»
1 «Программно-аппаратный комплекс измерения времени и координат с фото и видео фиксацией «Дозор-МП». Технические условия 4222-001-63862783-2015 ТУ.
| Зарегистрировано поверок | 232 |
| Поверителей | 11 |
| Актуальность данных | 16.11.2024 |
