Прессы гидравлические измерительные ПГИ-1000С, 62501-15

Назначение

Прессы гидравлические измерительные ПГИ-1000С (далее по тексту - прессы) предназначены для создания и воспроизведения нормированных значений силы, а также линейного перемещения и скорости перемещения подъемной плиты при лабораторных испытаниях на сжатие образцов строительных материалов.

Описание

Принцип действия прессов основан на преобразовании давления жидкости в гидроцилиндре в силу, вызывающую сжатие испытываемого образца и измерении давления, пропорционального возникающей силе тензометрическим датчиком, сигнал с которого обрабатывается пультом управления и индицируется в единицах силы.

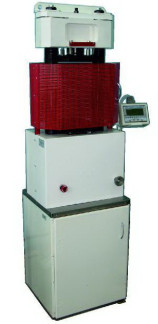

Внешний вид пресса представлен на рисунке 1.

Прессы состоят из трех функциональных узлов: блока исполнительного электромеханического (БИ), станции насосной (СН) и пульта управления и индикации дистанционного (ПУ).

Все действия с испытываемыми образцами (установка, испытание) производятся в рабочей зоне БИ. В этом же блоке установлены датчики для регистрации механических параметров процесса (величины развиваемой нагрузки и перемещения подъемной плиты). БИ представляет собой рамную двухстоечную конструкцию, включающую горизонтально расположенные траверсы: нижнюю - неподвижную, и верхнюю - подвижную, а также две вертикальные стойки. В средней части нижней траверсы расположен силовой гидроцилиндр. Значение развиваемой силы определяется по величине давления гидравлической жидкости в гидроцилиндре, измеряемой встроенным в гидросистему тензометрическим датчиком давления. Рядом с гидроцилиндром установлен датчик перемещения, измерительный наконечник которого соединен с подъемной плитой, закрепленной на поршне гидроцилиндра.

НС является источником гидравлической энергии с требуемыми автоматически управляемыми рабочими параметрами - производительностью и давлением. Основным элементом станции является двухпоршневой одноступенчатый гидравлический насос. Он располагается внутри масляного бачка, служащего резервуаром для необходимого количества масла. Насос приводится в действие от электродвигателя через клиноременную передачу

Управление работой БИ и СН, включая задание с клавиатуры требуемых параметров процесса, их индикацию в реальном времени, запоминание, регистрацию и индикацию в цифровом виде, а также включение и отключение пресса, производится с помощью ПУ. Пульт реализован на микроконтроллере. ПУ через интерфейс может быть подключен к персональному компьютеру.

В целях предотвращения несанкционированного доступа к элементам регулировки пресса предусмотрено место для размещения наклейки пломбирования, которое указано на рисунке 2.

Рисунок 2 - Место для пломбирования пульта управления и индикации пресса гидравлического

измерительного ПГИ-1000С

Программное обеспечение

В прессах имеется встроенное программное обеспечение (далее ПО) реализующее следующие функции: сбор, обработку и представление измерительной информации.

В таблице 1 приведены сведения об идентификационных данных ПО.

Таблица 1

Идентификация ПО: после включения на экране пульта управления прессом отображается версия программного обеспечения и пульт переходит в основное рабочее меню.

XX - метрологически не значимая часть ПО. Значащей частью в идентификационном

номере является 2.

Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» по Р 50.2.077 - 2014. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Программное обеспечение является внутренним, оно устанавливается при изготовлении прибора и не может быть считано или модифицировано.

Технические характеристики

1    Диапазон измерений нагрузки, кН

от 50 до 1000

± 1 45

от 1 до 45

± 5

от 0,5 до 5

± 0,3 1200

230 ± 23 50 ± 1 225х250х320

520х400х1200

250х400х500

200х150х75

510х470х700

320

50

1

50

20 ± 5 55 ± 25 0,92 15

2    Пределы допускаемой относительной погрешности измерений нагрузки, %

3    Номинальное значение перемещения подъемной плиты, мм, не менее

4    Диапазон измерений перемещения подъемной плиты, мм

5    Пределы допускаемой относительной погрешности измерений перемещения подъемной плиты, %

6    Диапазон регулирования скорости перемещения подъемной плиты, мм/мин

7    Пределы допускаемой абсолютной погрешности поддержания заданной скорости перемещения подъемной плиты при заданном значении 3 мм/мин, мм/мин

8    Потребляемая мощность, В А, не более

9    Питание от однофазной трехпроводной сети переменного тока

-    напряжением, В

-    частотой, Гц

10    Размеры рабочего пространства, мм, не менее

11    Габаритные размеры, мм, не более

-    исполнительного блока

-    насосной станции

-    пульта управления

-    подставки

12    Масса, не более

-    исполнительного блока

-    насосной станции

-    пульта управления

-    подставки

13    Условия применения

-    температура воздуха, °С

-    относительная влажность воздуха, %

13    Вероятность безотказной работы пресса при наработке 3000 ч, не менее

14    Полный средний срок службы, лет, не менее

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и фотохимическим способом на маркировочную табличку, устанавливаемую на основании блока исполнительного.

Комплектность

В таблице 2 приведены сведения о комплектности пресса.

Поверка

осуществляется по документу СДТ 376.00.00.000 РЭ, Приложение В руководства по эксплуатации «Пресс гидравлический измерительный ПГИ-1000С. Руководство по эксплуатации», утвержденному ГЦИ СИ ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» 20 июля 2015 года.

Основные средства поверки:

-    динамометр ДОСЭ-500И-2, ПГ ± 0,24 %, ГОСТ Р 55223-12 ;

-    динамометр ДОСЭ-1000И-2:, ПГ ± 0,24 %, ГОСТ Р 55223-12 ;

-    индикатор часового типа ИЧ-50, ГОСТ 577-68, КТ 1;

-    секундомер механический СОСпр2а-3-000, ТУ 25.1894.003-80, КТ 3;

-    штатив магнитный ШМ-Ш, ГОСТ 10197-70.

Сведения о методах измерений

Методы измерений приведены в ГОСТ 10180-2012 «Бетоны. Методы определения прочности по контрольным образцам», ГОСТ 28570-90 «Бетоны. Методы определения прочности по образцам, отобранным из конструкций», ГОСТ 8269.0-97 «Щебень и гравий из плотных горных пород и отходов промышленного производств для строительных работ. Методы физико-механических испытаний», ГОСТ 8462-85 «Материалы стеновые. Методы определения пределов прочности при сжатии и изгибе», и руководстве по эксплуатации «Пресс гидравлический измерительный ПГИ-1000С. Руководство по эксплуатации. СДТ 376.00.00.000 РЭ»

Нормативные и технические документы, устанавливающие требования к прессам гидравлическим измерительным ПГИ-1000С

1    ГОСТ 28840-90 «Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования».

2    ГОСТ Р 8.663-2009 «ГСИ. Государственная поверочная схема для средств измерений

силы».

3    Технические условия ТУ 4271-085-93000278-14.
