Установки измерений массы сжиженного газа Corio T, 62503-15

Назначение

Установки измерений массы сжиженного газа «Corio Т» (далее - установка) предназначены для измерения массы сжиженного углеводородного газа (пропана, бутана, пропан-бутановой смеси, далее - сжиженный газ) при выдаче его в баллоны, емкости (цистерны) транспортных средств.

Описание

Установка конструктивно состоит из гидравлического блока и вычислителя. В гидравлический блок входит:

-    расходомер массовый Promass 84F или счётчик-расходомер массовый Micro Motion серии F с преобразователем 9739MVD (далее - расходомер);

-    фильтр тонкой очистки 20 мкм;

-    сепаратор газовой фазы;

-    дифференциальный клапан;

-    раздаточный шланг с краном, длиной не менее 4 м, выдерживающий давление не менее 10 МПа.

Для контроля давления жидкой фазы сжиженного газа перед раздаточным шлангом установлен манометр.

В качестве вычислителя применяется электронный блок обработки данных KMV3150. Вычислитель может размещаться в одном корпусе с гидравлическим блоком (моноблочное исполнение) либо отдельно на удалении до 1200 м от корпуса гидравлического блока (раздельное исполнение).

Для устойчивой работы при отрицательных температурах окружающей среды вычислитель может устанавливаться в отдельном блоке с отопителем (электронагреватель мощностью 55 ВА). Для питания электронагревателя используется отдельный электрический вход.

Принцип действия установок состоит в следующем: сжиженный газ под давлением (из резервуара) подаётся на вход гидравлического блока, далее через фильтр, сепаратор поступает в массовый расходомер и через дифференциальный клапан и раздаточный шланг с краном в баллоны, емкости (цистерны) транспортных средств. Газовая фаза после сепаратора возвращается обратно в исходный резервуар.

Задание массы сжиженного газа, подлежащего выдаче, производит оператор на вычислителе установки. Измеренное значение массы сжиженного газа, его цена за 1 кг и стоимость отображаются на дисплее вычислителя.

Для исключения попадания газовой фазы в раздаточный шланг давление сжиженного газа на выходе расходомера превышает давление газовой фазы не менее чем на 100 кПа. Это превышение обеспечивается автоматически при помощи дифференциального клапана.

Установки могут оснащаться принтерами печати чеков.

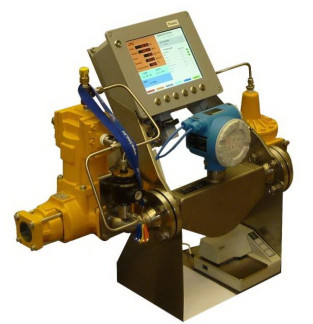

Установки могут устанавливаться стационарно или размещаться в составе транспортных средств. Общий вид моноблочного и раздельного исполнений установок «Сorio T» показан на рисунках 1 и 2.

Для предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений, предусмотрено пломбирование отдельных элементов гидравлического модуля и вычислителя, как показано на рисунках 3 и 4.

Рисунок 4 - Место пломбирования защитной крышки платы вычислителя

Программное обеспечение

Программное обеспечение (ПО) установок является встроенным, имеет функции управления насосом, вывода информации о массе выданного сжиженного газа, объеме, температуре, плотности сжиженного газа на дисплей и на интерфейсы связи с системами верхнего уровня, сохранения во внутренней памяти количества выданных доз, количества смен цены сжиженного газа, количества и характера отказов. ПО установлено в микропроцессоре, размещенном в вычислителе установки, доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом вычислителя, защитная крышка, которого пломбируется.

Доступ к изменению параметров работы ПО, влияющих на метрологические характеристики установки защищен паролями администратора, паролем поверителя и пломбировкой вычислителя. После опломбирования ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс.

Нормирование метрологических характеристик произведено с учётом влияния ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Номер версии программного обеспечения и контрольная сумма отображаются после входа в меню вычислителя. Контрольная сумма проверяется при каждом включении вычислителя и входе в меню.

Защита ПО и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Максимальный массовый расход сжиженного газа, кг/мин    400.

Минимальный массовый расход сжиженного газа, кг/мин    60.

Минимальная измеряемая масса сжиженного газа, кг    50.

Максимальное давление сжиженного газа, МПа    1,8.

Минимальное давление сжиженного газа, МПа    0,7.

Пределы допускаемой относительной погрешности измерений

массы сжиженного газа, %    ± 0,25.

Ёмкость счетчиков разового измерения и накопленного учёта массы выданного сжиженного газа, кг    999999,99. Дискретность отсчета счетчиков разового измерения и накопленного учёта массы выданного сжиженного газа, кг 0,01. Условия эксплуатации:

-    атмосферное давление, кПа    от 84 до 106,7;

-    относительная влажность,%    от 30 до 100;

-    температура окружающего воздуха, оС    от минус 40 до плюс 50. Параметры электропитания от сети переменного тока:

ТЧ    ллл +10%

-    напряжение, В    220 -15%;

-    частота, Гц    50 ± 1.

Потребляемая мощность, В А, не более

-    без отопителя

41;

96.

1250х680х830;

1400х 810х1150; 500 х 320 х 450.

265.

280.

20.

10.

-    с отопителем

Габаритные размеры, мм, не более:

-    моноблочное исполнение

-    раздельное исполнение:

-    гидравлический модуль

-    вычислитель Масса, кг, не более:

-    моноблочное исполнение

-    раздельное исполнение:

-    гидравлический модуль

-    вычислитель Средний срок службы, лет

Знак утверждения типа

наносится на маркировочную табличку установки электрохимическим способом и на титульный лист инструкции по эксплуатации типографским способом.

Комплектность

1    Установка измерений массы сжиженного газа «Corio Т»

(исполнение по заказу)

-    1 шт. - по заказу.

-    1 экз.

-    1 экз.

2    Запасные части

3    Инструкция по эксплуатации

4    Методика поверки МЦКЛ.0168.МП

Поверка

осуществляется по документу МЦКЛ.0168.МП «Установки измерений массы сжиженного газа «Corio Т». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 21.09.2015 г.

Основные средства поверки:

-    весы электронные К, № 45158-10 в Госреестре СИ РФ, модификация КСС150, НПВ 150 кг, число поверочных делений 15000.

Сведения о методах измерений

изложены в документе «Инструкция по эксплуатации «Установки измерений массы сжиженного газа «Corio Т».

Нормативные и технические документы, устанавливающие требования к установкам измерений массы сжиженного газа «Corio Т»

1 Техническая документация фирмы «KADATEC s.r.o.», Чешская Республика.
