Система измерений количества и показателей качества нефти № 1582 ПСП ООО "Соровскнефть", 62505-15

Назначение

Система измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть» (далее СИКН) предназначена для измерения массы нефти.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений с помощью преобразователей массового расхода жидкости. Выходные сигналы преобразователей расхода, давления, температуры, плотности, объемной доли воды и массовой доли серы в нефти по линиям связи поступают в систему обработки информации, которая принимает и обрабатывает информацию, производит вычисление массы нефти.

СИКН представляет собой единичный экземпляр измерительной системы. Конструктивно СИКН состоит из функционально объединенных блоков:

а)    Блока фильтров, в составе:

-    фильтр СДЖ 150-6,3 (два: рабочий и резервный);

-    преобразователь перепада давления с пределом приведенной погрешности не более

± 2,5 %;

-    манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер в Государственном реестре средств измерений 34911-11;

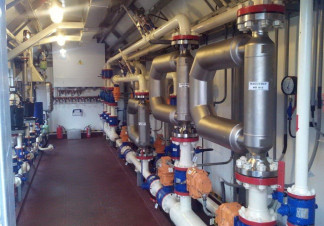

б)    Блока измерительных линий (БИЛ), который предназначен для непрерывного измерения массы нефти счетчиками-расходомерами массовыми CMF 300. В состав БИЛ входят две рабочие и одна контрольно-резервная измерительные линии. На каждой измерительной линии установлены следующие средства измерений:

-    счетчик-расходомер массовый Mico Motion модели CMF 300, регистрационный номер в Федеральном информационном фонде 45115-10;

-    термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер в Федеральном информационном фонде 32460-06;

-    преобразователь избыточного давления измерительный EJА 530А; регистрационный номер в Федеральном информационном фонде 14495-09;

-    манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер в Федеральном информационном фонде 34911-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер в Федеральном информационном фонде 303-91.

в)    Блока измерений показателей качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти. В состав БИК входят:

-    влагомер нефти поточный УДВН-1пм (два: рабочий и резервный), регистрационный номер в Федеральном информационном фонде 14557-10;

-    анализатор серы общей рентгеноабсорбционный в потоке нефти/нефтепродуктов при высоком давлении NEX XT, регистрационный номер в Федеральном информационном фонде 47395-11;

-    преобразователь плотности жидкости измерительный 7835, регистрационный номер в Федеральном информационном фонде 15644-06;

-    термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер в Федеральном информационном фонде 32460-06;

-    преобразователь избыточного давления измерительный EJA 530А; регистрационный номер в Федеральном информационном фонде 14495-09;

-    манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер в Федеральном информационном фонде 34911-11;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер в Федеральном информационном фонде 303-91;

-    расходомер жидкости с пределом допускаемой относительной погрешности в диапазоне расходов ± 5,0 %;

-    автоматический пробоотборник с диспергатором «Стандарт-А» (два: основной и резервный);

-    устройство для ручного отбора точечных проб с диспергатором Д 50 по ГОСТ 2517-2012.

г)    Блока трубопрошневой поверочной установки, в составе:

-    установка стационарная трубопоршневая поверочная Сапфир МН-300; регистрационный номер в Федеральном информационном фонде 41976-09;

На входе и выходе калиброванного участка ТПУ установлены:

-    преобразователь избыточного давления измерительный EJX 530А; регистрационный номер в Федеральном информационном фонде 28456-09;

-    манометр избыточного давления показывающий для точных измерений МТИф-У2; регистрационный номер в Федеральном информационном фонде 34911-11;

-    термопреобразователь сопротивления с унифицированным выходным сигналом ТСПУ 902820 (Pt 100), регистрационный номер в Федеральном информационном фонде 32460-06;

-    термометр ртутный стеклянный лабораторный ТЛ-4 (№ 2); регистрационный номер в Федеральном информационном фонде 303-91.

д)    Системы обработки информации (СОИ), предназначенной для сбора и обработки сигналов, поступающих от измерительных преобразователей, вычислений показателей и параметров нефти по реализованному в ней алгоритму, а также индикации и регистрации результатов измерений и вычислений. В состав СОИ входят:

-    комплексы измерительно-вычислительные Вектор-02 (основной и резервный), регистрационный номер в Федеральном информационном фонде 43724-10;

-    автоматизированное рабочие место оператора (АРМ оператора основной и резервный) «Вектор» с аттестованным программным обеспечением.

СИКН обеспечивает выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массового расхода (массы) нефти по каждой измерительной линии и в целом по

СИКН;

2)    объемной доли воды в нефти;

3)    давления;

4)    температуры;

5)    плотности нефти;

6)    массовой доли серы в нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы нефти за отдельные периоды (2 часа, смена, сутки);

2)    массы нетто нефти с учетом показателей качества нефти, измеренных или введенных вручную по результатам лабораторного анализа (плотность, влагосодержание, массовая доля механических примесей, массовая концентрация хлористых солей) за отдельные периоды (2 часа, смена, сутки);

3)    средних значений температуры, давления, плотности, массовой доли воды и массовой доли серы в нефти рассчитанных для отдельных периодов (2 часа, смена, сутки);

-    поверка и контроль метрологических характеристик счетчиков-расходомеров

массовых по трубопоршневой поверочной установке и поточному плотномеру;

-    контроль метрологических характеристик рабочих массомеров по контрольному массомеру;

-    световая и звуковая сигнализация аварийных состояний СИКН и выхода характеристик нефти за установленные пределы;

-    формирование текущих отчетов, актов приема-сдачи, паспортов качества нефти, протоколов поверки и контроля метрологических характеристик преобразователей расхода.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Знак поверки наносится на свидетельство о поверке СИКН.

Программное обеспечение

СИКН имеет программное обеспечение (ПО), представленное встроенным прикладным ПО измерительно-вычислительного комплекса «Вектор-02» и ПО автоматизированного рабочего места оператора «АРМ Вектор». Идентификационные данные программного обеспечения приведены в таблице 1.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий».

ГОСТ Р 51858-2002 от 40 до 250 от + 5 до + 40 от 830,1 до 850 от 0,3 до 6,3 0,6 0,5 0,05 100 25 66,7

не допускается

±0,25 ± 0,35 ± 0,5

± 0,2 ± 0,05 ± 0,3

от 0 до + 50 от -50 до + 50 от 15 до 35 непрерывный периодический

220/

В

380

15 %

Технические характеристики

Рабочая среда    нефть по

Диапазон массового расхода нефти, т/ч

Рабочий диапазон температуры, °С

Рабочий диапазон плотности нефти при 20 °С, кг/м3

Рабочий диапазон давления, МПа

Массовая доля серы, %, не более

Массовая доля воды в нефти, %, не более

Массовая доля механических примесей, %, не более

Массовая концентрация хлористых солей, мг/дм , не более

Кинематическая вязкость нефти при 20 °С, сСт, не более

Давление насыщенных паров, кПа, не более

Содержание свободного газа

Пределы допускаемой относительной погрешности:

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:

-    температуры, °С

-    объемной доли воды, %

-    плотности, кг/м3 Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей в блок-боксах, оС

-    для первичных измерительных преобразователей в блоке фильтров, оС

-    для ИВК и АРМ оператора, оС Режим работы СИКН

Режим работы ТПУ

Напряжение питания переменного тока с частотой (50 ± 1) Гц

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 62505-15 «ГСИ Система измерений количества и показателей качества нефти № 1582 ПСП ООО «Соровскнефть». Методика поверки», утвержденному ГЦИ СИ ФБУ «Тюменский ЦСМ» 15 октября 2015 г.

Перечень основного поверочного оборудования указан в таблице 3.

Примечание: возможно применение других средств измерений с характеристиками не хуже указанных в таблице 3.

Сведения о методах измерений

«Масса нетто нефти. Методика измерений системой измерений количества и показателей качества нефти № 1582 на ПСП ООО «Соровскнефть». Методика разработана и аттестована 05.08.2015 г. ФБУ «Тюменский ЦСМ», г. Тюмень. Свидетельство об аттестации методики (метода) измерений № 939/01.00248-2014/2015.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефти № 1582 ПСП

ООО «Соровскнефть»

1.    ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема средств измерений объема и массы жидкости.

2.    ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений.

3.    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

4.    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.
