| Номер в госреестре | 62506-15 |
| Наименование СИ | Комплексы измерительные |
| Обозначение типа СИ | ГРОЗА-1 |
| Изготовитель | ООО "Молния-Белгород", г.Белгород |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительные «ГРОЗА-1» (далее - комплексы) предназначены для воспроизведения и измерения электрического напряжения грозовых импульсов и силы электрического тока.
Принцип действия комплексов основан на формировании на объекте испытаний грозовых импульсов электрического напряжения и силы электрического тока апериодической формы с заданными амплитудно-временными параметрами и измерении величин амплитуд импульсов силы электрического тока и амплитуд импульсов электрического напряжения.
Комплексы применяются с целью вычисления импульсного сопротивления заземляющего устройства, а так же измерения напряжения электромагнитных помех, обусловленных растеканием импульсного электрического тока при имитации удара молнии в электрических цепях напряжением до 1000 В и имеющих гальваническую связь с заземляющим устройством.
Комплексы функционально состоят из двух составных частей: генератора импульсов напряжения и тока ГИНТ (далее по тексту - генератор) и измерителя импульсов напряжения ПИК-1 (далее по тексту - измеритель).
Генератор предназначен для формирования заданных грозовых импульсов электрического напряжения и силы электрического тока с частотой следования (3±0,3) Гц.
Измеритель предназначен для измерения амплитуд грозовых импульсов электрического напряжения на объекте испытаний.
На передней панели генератора имеются: выходные клеммы - « * », « *0,5 », « Х1 » для установки величины амплитуды генерируемого импульса напряжения - 50 %и100%от максимальной величины амплитуды генерируемых импульсов электрического напряжения; три коаксиальных гнезда - « U », « * », « I » для визуального контроля с помощью осциллографа генерируемых импульсов электрического напряжения и силы тока; клемма заземления, цифровой дисплей, светодиодные индикаторы, клавиши управления и выключения генератора.
На передней панели измерителя расположены: цифровой дисплей, светодиодные индикаторы, клавиши управления и выключения измерителя.
Питание комплексов производится от сети переменного тока и от встроенной аккумуляторной батареи.

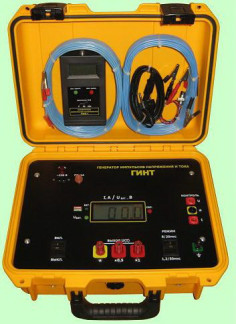

Внешний вид комплексов и место пломбирования представлены на рисунке 1.
Рисунок 1 - Внешний вид и место пломбирования комплексов
Основные метрологические и технические характеристики комплексов приведены в таблице 1.
Таблица 1
| Характеристика | Значение |
| Последовательность генерируемых грозовых импульсов электрического напряжения и силы электрического тока | Апериодическая |
| Полярность генерируемых грозовых импульсов электрического напряжения | Положительная |
| Длительность генерируемых грозовых импульсов электрического напряжения в режиме холостого хода, мкс: - по уровням от 0,1 до 0,9 от амплитудного значения - по уровню 0,5 от амплитудного значения | 1,2 ± 0,1 50,0 ± 5,0 |
| Диапазоны измерения и воспроизведения амплитудных значений грозовых импульсов электрического напряжения, В - 5 - 50 - 500 | от 0,5 до 5 от 5 до 50 от 50 до 500 |
| Пределы допускаемой относительной погрешности измерения и воспроизведения амплитудных значений грозовых импульсов электрического напряжения, % | ± 10 |
| Максимальное амплитудное значение генерируемых грозовых импульсов электрического напряжения в режиме холостого хода, В | 1000±200 |
| Диапазон измерения и воспроизведения амплитудного значения грозовых импульсов силы электрического тока при нагрузке от 1 до 600 Ом, А | от 1 до 25 |
| Длительность генерируемых грозовых импульсов силы электрического тока в режиме короткого замыкания*, мкс: - по уровням от 0,1 до 0,9 от амплитудного значения - по уровню 0,5 от амплитудного значения | 8,0 ± 0,8 20,0 ± 4,0 |
| Характеристика | Значение |
| Пределы допускаемой относительной погрешности измерения и воспроизведения амплитудного значения грозовых импульсов силы электрического тока, % | ± 10 |
| Максимальное амплитудное значение генерируемых грозовых импульсов силы электрического тока в режиме короткого замыкания*, А | 20,0 ± 5,0 |
| Входной импеданс измерителя, кОм, не менее | 150 |
| Потребляемая электрическая мощность, В • А, не более | 40 |
| Напряжение питания, В - от сети переменного тока с частотой 50 Гц - от встроенной аккумуляторной батареи | 220 ± 4,4 12 ± 0,2 |
| Габаритные размеры, мм, не более - генератор импульсов напряжения и тока ГИНТ - измеритель импульсов напряжения ПИК-1 | 370 х 350 х 170 170 х 90 х 55 |
| Масса, кг, не более: - генератор импульсов напряжения и тока ГИНТ - измеритель импульсов напряжения ПИК-1 | 8,6 0,4 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха при 25 °С, %, не более - атмосферное давление, кПа | от 5 до 30 80 от 83,9 до 105, 9 |
| *- режим короткого замыкания - это режим работы комплексов на активную нагрузку с сопротивлением не более (1 ± 0,01) Ом | |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность комплексов приведена в таблице 2.
Таблица 2
| Наименование | Обозначение | Количество |
| Г енератор импульсов напряжения и тока ГИНТ | ГИНТ.000.000.000 | 1 |
| Кабель сетевой | ГИНТ.100.100.000 | 1 |
| Провод подключения | ГИНТ.200.000.000 | 2 |
| Измеритель импульсов напряжения ПИК-1 | ПИК.1.000.000.000 | 1 |
| Кабель измерительный | ПИК.1.200.000.000 | 1 |
| Руководство по эксплуатации | ГРОЗА.000.000.000 РЭ | 1 |
| Паспорт | ГРОЗА.000.000.000 ПС | 1 |
| Методика поверки «Комплексы измерительные «ГРОЗА-1» | - | 1 |
осуществляется по документу МП 62506-15 «Комплексы измерительные «ГРОЗА-1». Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2015 г.
Средства поверки приведены в таблице 3.
| Средства поверки | Г осреестр № |
| Анализатор импульсов цифровой MIAS | 48926-12 |
| Шунт измерительный ШК-25 | 23887-02 |
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к комплексам измерительным «ГРОЗА-1»
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 1516.2-97 «Электрооборудование и электроустановки переменного тока на напряжение от 3 кВ и выше. Общие методы испытаний электрической прочности изоляции».
3. ГОСТ Р 8.817-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений электрического напряжения стандартизованных грозовых и коммутационных импульсов в диапазоне от 1 до 1000 кВ».
4. ТУ 3312-007-83591955-15 «Комплексы измерительные «ГРОЗА-1». Технические условия»
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 19.09.2024 |
