Государственный реестр средств измерений

Системы мониторинга вибрации и сбора данных OneProd, 62507-15

62507-15
Системы мониторинга вибрации и сбора данных OneProd (далее - системы OneProd) предназначены для измерения характеристик вибрации.
Карточка СИ
Номер в госреестре 62507-15
Наименование СИ Системы мониторинга вибрации и сбора данных
Обозначение типа СИ OneProd
Изготовитель "01dB-METRAVIB SAS", Франция
Год регистрации 2015
Срок свидетельства 25.11.2026
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Системы мониторинга вибрации и сбора данных OneProd (далее - системы OneProd) предназначены для измерения характеристик вибрации.

Описание

Принцип действия систем OneProd основан на преобразовании аналоговых и цифровых сигналов, поступающих от первичных преобразователей, и дальнейшей их обработке.

Системы OneProd состоят из измерительного блока (контроллера) и первичных преобразователей (далее вибропреобразователи).

В качестве измерительного блока используется контроллер OneProd с встроенным программно-аппаратным модулем Falcon (далее контроллер OneProd Falcon), имеющий модификации APT2069 и APT2074 (взрывозащищенное исполнение). Контроллер OneProd Falcon позволяет измерять амплитудное значение виброускорения, среднеквадратическое значение (СКЗ) виброскорости, а также осуществлять спектральный анализ на основе быстрого преобразования Фурье (БПФ), проводить балансировку машин с числом плоскостей коррекции до четырех. В зависимости от требуемого типа измерений в программно-аппаратный модуль Falcon встраивается соответствующее программное обеспечение (микропрограммы Essential; Smart; Expert; Balancer; Automatic Controller). Контролер OneProd Falcon снабжен жидкокристаллическим дисплеем и имеет один, два или четыре измерительных канала для подключения преобразователей.

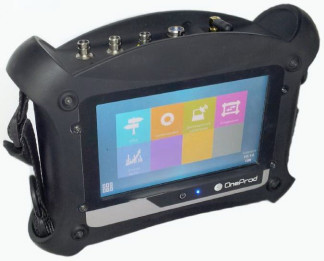

Внешний вид контроллера OneProd представлен на рисунке 1.

В качестве первичных преобразователей в системе используются вибропреобразователи измерительные OneProd CAC, OneProd EGL, OneProd ASH-201 фирмы «01dB-METRAVIB SAS», Франция, и вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202 фирмы «СТС», США.

Вибропреобразователи измерительные OneProd CAC и OneProd EGL представляют собой автономные пьезоэлектрические акселерометры с беспроводной передачей измеренного сигнала, которая имеет обозначение «WLS». Вибропреобразователи измерительные OneProd CAC имеют два исполнения: OneProd CAC1005000 и OneProd CAC1006000, которые отличаются типом кабеля. Вибропреобразователи измерительные OneProd EGL имеют исполнения: EGL1101000, EGL1102000, EGL1103000, EGL1104000, которые отличаются типом источника питания.

Вибропреобразователи измерительныее OneProd ASH-201-А и OneProd ASH-201-В представляют собой пьезоэлектрическийй акселерометр с согласующим усилителем и отличаются типом кабеля.

Вибропреобразователи измерительные AC192, AC292, AC905, AC915, LP202, представляют собой пьезоэлектрические акселерометры с согласующим усилителем и отличаются значениями коэффициента преобразования и рабочим диапазоном температур. Каждая модификация имеет три исполнения, отличающиеся типом кабеля.

Внешний вид вибропреобразователя измерительного OneProd ASH-201 представлен на рисунке 2, вибропреобразователей измерительных AC192, AC292, AC905, AC915, LP202 представлен на рисунке 3.

Рисунок 2 - Внешний вид вибропреобразователя измерительного OneProd ASH-201

\

AC905-1A SN: 3 22 1 ,

« q a

lP202-1R2-1O

»N; 1000

C€

AC192-1 0

SN 10001

cc

AC29Z 10

BM: 1000

C€

LP202

AC905

AC192

AC292

Рисунок 3 - Внешний вид вибропреобразователей измерительных AC192, AC292, AC905,

LP202 и AC915

т»

о

L

а

ai с

Рисунок 5 - Внешний вид вибропреобразователей измерительных OneProd EGL

Программное обеспечение

Системы OneProd имеют встроенное и внешнее программное обеспечение (далее ПО). Встроенное ПО представляет собой микропрограмму предназначенную для обеспечения нормального функционирования прибора, управления интерфейсом. Встроенное ПО реализовано аппаратно и является метрологически значимым.

Внешнее ПО XPR-300 / NEST, устанавливаемое на персональный компьютер, позволяет конфигурировать прибор и измерительные преобразователи для проведения испытаний, регистрировать хранить и отображать результаты измерений переданных от измерительных преобразователей и контроллера. Внешнее ПО XPR-300 / NEST не является метрологически значимым.

Таблица 1

Идентификационные данные (признаки)

Значение

Внешнее ПО

Встроенное ПО

Идентификационное наименование ПО

XPR-300 / NEST

Микропрограмма

Номер версии (идентификационный номер) ПО

4.6.5 / 2.15

1.2

Цифровой идентификатор ПО

-

-

Другие идентификационные данные (если есть)

-

-

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».

Таблица 2

Наименование характеристики

Значение

Диапазоны измерений амплитудного значения виброускорения, м/с2

-    с вибропреобразователями OneProd EGL, АС905, АС915

-    с вибропреобразователями OneProd CAC, OneProd ASH-201, AC192, AC292

от 0,1 до 500 от 0,1 до 800

Диапазон измерений СКЗ виброскорости с вибропреобразователем LP202, мм/с

от 0,1 до 20

Диапазоны рабочих частот при измерении виброускорения и виброскорости, Гц:

-    с вибропреобразователями OneProd CAC, OneProd EGL, OneProd ASH-201, AC192, AC292, AC905, AC915

-    с вибропреобразователем LP202

от 2 до 5000 от 10 до 1000

Пределы допускаемой основной относительной погрешности при измерении виброускорения и виброскорости в диапазоне рабочих частот, %

±10

Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего воздуха, %

±5

Нормальные условия:

- диапазон температур, °С

20 ±5

Условия эксплуатации: диапазон рабочих температур, °С:

-    для контроллера OneProd Falcon

-    для вибропреобразователя OneProd CAC

-    для вибропреобразователя OneProd EGL

-    для вибропреобразователей OneProd ASH-201, AC192, AC292, AC905

-    для вибропреобразователя LP202

-    для вибропреобразователя АС915

от минус 15 до 55 от минус 20 до 80 от минус 25 до 85

от минус 50 до 120 от минус 40 до 85 от минус 40 до 120

Масса, г:

-    контроллера OneProd Falcon

-    вибропреобразователя OneProd CAC

-    вибропреобразователя OneProd EGL

-    вибропреобразователей OneProd ASH-201, AC905

-    вибропреобразователей AC192, AC292

-    вибропреобразователя LP202

-    вибропреобразователя АС915

1800

373

245

90 51 82

91

Габаритные размеры, мм, не более:

-    контроллера OneProd Falcon

-    вибропреобразователя OneProd CAC

-    вибропреобразователя OneProd EGL

-    вибропреобразователей OneProd ASH-201

-    вибропреобразователей AC192, AC292

-    вибропреобразователя LP202

-    вибропреобразователя АС915, AC905

200 x 265 x 65 диаметр 40 х 115 диаметр 40 х86 диаметр 22 х 53 диаметр 18 х 46 диаметр 22 х 53 диаметр 22 х 52

Знак утверждения типа

наносится на корпус контроллера OneProd Falcon методом наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 3

Наименование изделия

Кол-во

Примечание

Система мониторинга вибрации и сбора данных OneProd

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

1 экз.

Поверка

осуществляется в соответствии с документом МП 62507-15 «Система мониторинга вибрации и сбора данных OneProd. Методика поверки», утвержденным ФГУП «ВНИИМС» 30 июня 2015 г.

Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ 8.800-2012, калибратор многофункциональный Fluke 5720А (Госреестр СИ № 52495-13); генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (Госреестр СИ № 45344-10); цифровой мультиметр Agilent 34410А (Госреестр СИ №33921-07)

Сведения о методах измерений

Руководство по эксплуатации «Система мониторинга вибрации и сбора данных OneProd». Разделы 3 и 4.

Нормативные и технические документы, устанавливающие требования к системам мониторинга вибрации и сбора данных OneProd

ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц. Техническая документация фирмы-изготовителя «01dB-METRAVIB SAS», Франция.

Зарегистрировано поверок 896
Поверителей 28
Актуальность данных 19.11.2024
