| Номер в госреестре | 62509-20 |
| Наименование СИ | Генераторы оптические |
| Обозначение типа СИ | ОГ-2-3 |
| Изготовитель | Закрытое акционерное общество "Институт информационных технологий" (ЗАО "Институт информационных технологий"), Республика Беларусь |
| Год регистрации | 2020 |
| Срок свидетельства | 07.12.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы оптические ОГ-2-3 (далее по тексту - генераторы) предназначены для поверки (калибровки) оптических рефлектометров.
Принцип работы генератора основан на формировании оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с высокой точностью с помощью измерительного оптического приемника.
Генератор работает в режиме воспроизведения временных интервалов и в режиме воспроизведения уровней ослабления оптического излучения.
В корпусе генератора расположены: источник оптического излучения, измерительный оптический приемник, оптические аттенюаторы и разветвители, электронные узлы для формирования оптических импульсов с требуемой задержкой и амплитудой, электронные узлы для управления процессом измерения и связи с персональным компьютером (далее по тексту - ПК), импульсный преобразователь напряжения.
Генераторы оптические ОГ -2-3 выпускаются в следующих модификациях:
- одномодовые генераторы: ОГ-2-3/34, ОГ-2-3/35, ОГ-2-3/36, оГ-2-3/45, ОГ-2-3/46, ОГ-2-3/56, ОГ-2-3/345, ОГ-2-3/346, ОГ-2-3/356, ОГ-2-3/456, ОГ-2-3/3456, отличающиеся между собой количеством рабочих длин волн;
- многомодовые генераторы: ОГ-2-3/08, ОГ-2-3/03, ОГ-2-3/83, отличающиеся между собой количеством рабочих длин волн.
На передней панели генератора расположены: выключатель питания и индикаторные светодиоды, оптические розетки входа -выхода генератора и выхода источников излучения, ручки оптических аттенюаторов многомодового генератора.

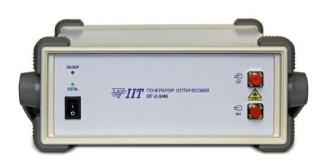

Общий вид генераторов с обозначением места нанесения знака поверки представлен на рисунках 1,2.
На задней панели генератора установлены: разъемы для подключения блока питания и для соединения с ПК, переключатель выбора режима запуска генератора, разъемы для подключения внешнего источника запускающих сигналов и контроля импульсов запуска с выхода оптического приемника, а также контроля сигнала тактовой частоты внутреннего кварцевого генератора.
Генераторы оптические ОГ -2-3 работают под управлением внешнего программного обеспечения (далее по тексту - ПО), установленного на ПК. ПО позволяет устанавливать параметры процесса измерений, проводить измерения, обрабатывать и сохранять полученные результаты, формировать отчёт.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | og-2-3 |
| Номер версии (идентификационный номер) ПО | не ниже 6.10.6.2 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Рабочие длины волн оптического излучения одномодовых генераторов, нм: - ОГ-2-3/34 - ОГ-2-3/35 - ОГ-2-3/36 - ОГ-2-3/45 - ОГ-2-3/46 - ОГ-2-3/56 - ОГ-2-3/345 - ОГ-2-3/346 - ОГ-2-3/356 - ОГ-2-3/456 - ОГ-2-3/3456 | 1310±20, 1490±20 1310±20, 1550±20 1310±20, 1625±20 1490±20, 1550±20 1490±20, 1625±20 1550±20, 1625±20 1310±20, 1490±20, 1550±20 1310±20, 1490±20, 1625±20 1310±20, 1550±20, 1625±20 1490±20, 1550±20, 1625±20 1310±20, 1490±20, 1550±20, 1625±20 |
| Рабочие длины волн оптического излучения многомодовых генераторов, нм: - ОГ-2-3/08 - ОГ-2-3/03 - ОГ-2-3/83 | 850±20 1300±20 850±20, 1300±20 |
| Длительность оптических импульсов при проверке шкалы расстояний оптического рефлектометра, м | 30, 100, 300, 1000, 3000 |
| Длительность оптических импульсов при проверке шкалы затухания оптического рефлектометра, м | 200, 600, 1000, 2000, 5000 |
| Допускаемое относительное отклонение от указанных значений длительностей оптических импульсов, %, не более | ±10 |
| Диапазон воспроизведения расстояний, км: - для одномодовых генераторов - для многомодовых генераторов | от 0,06 до 500 от 0,07 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения расстояний, м | ±(0,15+3 10-6L), где L - значение воспроизводимого расстояния, м |
| Диапазон измерений вносимого ослабления оптического излучения, дБ: - для одномодовых генераторов - для многомодовых генераторов | от 0 до 23 от 0 до 17 |
| Пределы допускаемой абсолютной погрешности измерения вносимого ослабления оптического излучения, дБ, не более: - одномодовые генераторы - многомодовые генераторы | ± 0,015^А ± 0,02^А где А - значение вносимого ослабления, дБ |
| Наименование характеристики | Значение |
| Питание осуществляется: от сети переменного тока - напряжение, В - частота, Гц через блок питания с выходным напряжением, В | 230±23 50±0,4 12±1 |
| Мощность, потребляемая генератором ОГ -2-3 от сети переменного тока, ВА, не более | 25 |
| Ток, потребляемый генератором от блока питания, А, не более | 0,7 |
| Время непрерывной работы, ч, не менее | 8 |
| Время перерыва для повторного включения после полного цикла работы в непрерывном режиме, мин, не менее | 15 |
| Габаритные размеры генераторы ОГ -2-3, мм, не более | 292x320x118 |
| Масса генератора ОГ -2-3, кг, не более | 5 |
| Условия эксплуатации: - температура окружающего воздуха, 0С - относительная влажность воздуха при 25 0С, %, - атмосферное давление, кПа (мм рт.ст.) | от 10 до 35 80 от 70 до 106,7 (от 537 до 800) |
| Условия транспортирования: - температура окружающего воздуха, 0С - относительная влажность воздуха при температуре 25 0С, %, - атмосферное давление, кПа (мм рт.ст.) - транспортная тряска, уд/мин - максимальное ускорений, м/с2 - продолжительность воздействия, ч | от - 25 до +55 95 от 70 до 106,7 (от 537 до 800) от 80 до 120 30 1 |
| Средняя наработка на отказ, ч, не менее | 5103 |
| Средний срок службы, лет, не менее | 10 |
наносится на переднюю панель генератора методом наклеивания и на титульный лист руководства по эксплуатации типографическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Генератор оптический ОГ -2-31) | - | 1 шт. |
| Кабель оптический соединительный одномодовый с разъемами FC/UPC-FC/APC2) | 1 шт. | |
| Кабель оптический соединительный многомодовый с разъемами FC/PC-FC/PC3) | 1 шт. | |
| Блок питания | - | 1 шт. |
| Кабель интерфейсный USB-A-USB-B | - | 1 шт. |
| Компакт-диск с программным обеспечением и методикой поверки | 1 шт. | |
| Руководство по эксплуатации | - | 1 экз. |
| Сумка упаковочная | - | 1 шт. |
| 1) Модификация указывается при заказе. 2) Для одномодового генератора. 3) Для многомодового генератора. | ||
существляется по документам: «Генераторы оптические ОГ-2-3. Методика поверки» МРБ МП.2473-2015, утвержденной РУП "БелГИМ" 19 января 2015 года, извещение ИИТ.001 -20 об изменении 1, утвержденным РУП «БелГИМ» 02 марта 2020 года (первичная поверка), МП 51.Д4-14 «ГСИ. Генераторы оптические ОГ-2-3. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15.09.2014 г. (периодическая поверка).
Основные средства поверки:
Государственный первичный специальный эталон единицы длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170-2011 по ГПС «Государственная поверочная схема для средств измерений длины волны и времени распространения сигнала в световоде, средней мощности ослабления и длины волны оптического излучения для волоконно -оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.2019 № 2862;
Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи в диапазоне от 10-11 до 10-2 на длинах волн от 500 до 1700 нм по ГПС «Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно -оптических систем связи и передачи информации», утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862;
Осциллограф 86100D с модулем 83496В-101 (регистрационный номер в Федеральном информационном фонде 58479-14)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых генераторов с требуемой точностью.
Знак поверки наносится на переднюю панель генератора (место нанесения указано на рисунках 1,2)
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам оптическим ОГ-2-3
Приказ Федерального агентства по техническому регулированию и метрологии от 05.12.19 № 2862 «Об утверждении государственной поверочной схемы для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации».
