| Номер в госреестре | 62511-15 |
| Наименование СИ | Системы персональные автоматической вибродиагностики |
| Обозначение типа СИ | COMPACS®-micro |
| Изготовитель | ООО "НПЦ "Динамика", г.Омск |
| Год регистрации | 2015 |
| Срок свидетельства | 25.11.2021 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы персональные автоматической вибродиагностики COMPACS®-micro (далее система COMPACS®-micro) предназначены для измерения среднеквадратических значений (СКЗ) виброускорения, виброскорости и виброперемещения.
Принцип действия системы основан на преобразовании значений измеряемой величины в электрический сигнал и последующей его обработке.
Система COMPACS®-micro состоит из виброанализатора 8710 (Госреестр СИ № 61091-15) и программного обеспечения COMPACS®-micro, которое устанавливается на персональном компьютере.
Виброанализатор 8710 состоит из измерительного блока и датчиков вибрации 5128, 5135, 5136 и АК-3165. При измерении параметров вибрации синхронно вращению вала используется фотодатчик ФД-2.

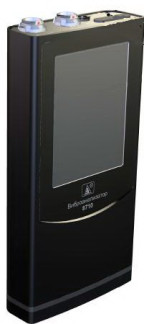

Внешний вид виброанализатора 8710 с указанием места пломбировки приведен на рисунке 1. Внешний вид датчиков вибрации 5128, 5135, 5136 и АК-3165 приведен на рисунке 2, фотодатчика ФД-2 приведен на рисунке 3.
Датчик вибрации
5135
Датчик вибрации
5136
Датчик вибрации АК-3165
Рисунок 2 - Внешний вид датчиков вибрации 5128, 5135, 5136 и АК-3165
Программное обеспечение (ПО) системы COMPACS®-micro служит для обработки и визуализации информации, которая поступает от виброанализатора 8710.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно - аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации;
- СИ в процессе своей работы автоматически проверяет контрольную сумму исполняемого кода по алгоритму CRC16 для контроля его целостности в памяти СИ.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | cmicro |
| Номер версии (идентификационный номер) ПО | 1.6 и выше |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значения |
| Диапазон измерений СКЗ виброускорения, м/с | от 1 до 100 |
| Диапазон измерений СКЗ виброскорости, мм/с | от 1 до 100 |
| Диапазон измерений СКЗ виброперемещения, мкм | от 1 до 1000 |
| Наименование характеристики | Значения |
| Диапазоны рабочих частот при измерении, Гц | |
| - виброускорения | от 10 до 3000 |
| - виброскорости | от 10 до 1000 |
| - виброперемещения | от 10 до 200 |
| Пределы допускаемой основной относительной погрешности | |
| при измерении, %: | |
| - виброускорения и виброскорости (на базовой частоте | |
| 159,2 Гц) | ± 3,0 |
| - виброперемещения (на базовой частоте 40 Гц) | ± 4,0 |
| Пределы допускаемой основной относительной погрешности в | |
| диапазонах рабочих частот при измерении, %: | |
| - виброускорения и виброскорости | ± 3,0 |
| - виброперемещения | ± 4,0 |
| Пределы допускаемой дополнительной погрешности, вызванной | ±0,5 основной |
| изменением температуры окружающего, % | погрешности |
| Нормальные условия: | 25 ±10 |
| диапазон температур, °С | |
| Рабочие условия эксплуатации | |
| диапазон температур, °С | от минус 20 до 60 |
| Габаритные размеры, мм, не более | |
| виброанализатора 8710 | 68x144x24 |
| датчика вибрации 5128 | диаметр 21,9x28,2 |
| датчика вибрации 5135 | диаметр 31,2x88,3 |
| датчика вибрации 5136 | диаметр 31,2x33,2 |
| датчика вибрации АК-3165 | диаметр 16,2x19 |
| Масса, г, не более | |
| виброанализатора 8710 | 300 |
| датчика вибрации 5128 | 24 |
| датчика вибрации 5135 | 90 |
| датчика вибрации 5136 | 44 |
| датчика вибрации АК-3165 | 40 |
наносится на корпус виброанализатора 8710 методом наклейки и на титульный лист формуляра и руководства по эксплуатации методом печати.
Таблица 3
| Наименование | Кол-во |
| Система персональная автоматической вибродиагностики COMPACS ®-micro в составе: - виброанализатор 8710 c датчиками вибрации 5128; 5135; 5136; АК-3165 и фотодатчиком ФД-2 - программное обеспечение COMPACS ®-micro | 1 шт. |
| Формуляр | 1 экз. |
| Руководство по эксплуатации | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом К0БМ.421451.005МП «Система персональная автоматической вибродиагностики COMPACS®-micro. Методика поверки», утвержденным ФГУП «ВНИИМС» 31.08.2015 г.
Основные средства поверки: установка вибрационная поверочная 2-го разряда по ГОСТ 8.800-2012, генератор сигналов произвольной формы АКИП-3402 (Госреестр СИ № 40102-08); излучатели - модели абсолютно черного тела эталонные 2-го разряда по ГОСТ 8.558-2009 (диапазон воспроизводимых температур от 0 до плюс 240 °С).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус виброанализатора 8710 методом наклейки.
приведены в документе К0БМ.421451.005РЭ «Система персональная автоматической вибродиагностики COMPACS®-micro. Руководство по эксплуатации», раздел 1,6.
Нормативные и технические документы, устанавливающие требования к системам персональным автоматической вибродиагностики COMPACS -micro
1 ГОСТ Р 8.800-2012 ГСИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1 • 10-1 до 2-104 Гц.
2 Технические условия КОБМ.421451.005ТУ «Система персональная автоматической вибродиагностики C OMPACS ®-mi cro».
