| Номер в госреестре | 62514-15 |
| Наименование СИ | Машина испытательная универсальная |
| Обозначение типа СИ | ТС10 |
| Изготовитель | "LBG testing equipment S.R.L.", Италия |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Машина испытательная универсальная ТС 10 (далее по тексту - машина ТС 10) предназначена для измерений силы, возникающей при деформации образца, при испытаниях материалов на прочность при разрыве, сжатии, изгибе.
Конструктивно машина ТС 10 состоит из основания и прочной двухколонной рамы с перемещающейся вдоль нее подвижной траверсой, а также системы измерения нагрузки и блока управления с дисплеем, встроенных в основание. Неподвижной траверсой служит верхняя часть основания. К траверсам крепятся захваты для образцов при испытаниях на растяжение, или платформы при испытаниях на сжатие и изгиб. При испытаниях на изгиб образец размещают в специальное приспособление, входящее в комплект машины ТС10.
Принцип действия машины ТС10 заключается в деформировании испытываемого образца, размещаемого между пластинами подвижной и неподвижной траверс и измерении силы (испытательной нагрузки), необходимой для сжатия или изгиба образца при испытаниях его на прочность.
Измерение приложенной к образцу нагрузки производится тензометрическим датчиком силы, преобразующим нагрузку в электрический сигнал, изменяющийся пропорционально этой нагрузке. Электрический сигнал через усилитель поступает в аналогово-цифровой преобразователь, после обработки данных микропроцессором результаты выводятся на дисплей блока управления. Скорость подачи нагрузки регулируется пневмоприводом и задается с пульта блока управления.

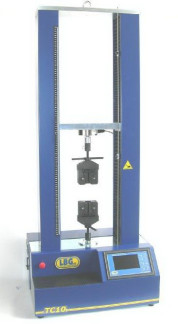

Внешний вид машины ТС10 показан на рисунке 1.
Встроенное программное обеспечение (ПО) позволяет задавать параметры испытания: скорость нагружения и величину нагрузки при штатных измерениях. Прямого доступа к ПО нет.
Идентификационные признаки ПО приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) ПО | Значение |
| Идентификационное наименование ПО | TCSoft2004Plus |
| Номер версии (идентификационный номер) ПО | 4.00 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Р 50.2.077-2014.
приведены в таблице 2.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений силы (испытательной нагрузки), кН | от 0,5 до 10 |
| Пределы допускаемой относительной погрешности измерений силы, % | ± 1 |
| Диапазон задаваемой скорости перемещения подвижной траверсы, мм/мин | от 0,1 до 500 |
| Пределы допускаемой относительной погрешности воспроизведения задаваемой скорости перемещения подвижной траверсы, % | ± 1 |
| Максимальное расстояние между траверсами, мм | 950 |
| Максимальное расстояние между захватами при испытаниях на растяжение, мм | 460 |
| Расстояние между колоннами для размещения образца, мм | 290 |
| Электропитание: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, ВА, не более | 230 ± 23 50 ± 0,5 380 |
| Габаритные размеры, мм, не более: - длина - высота - ширина | 610 1450 470 |
| Масса, кг, не более | 150 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность (без образования конденсата при температуре 30 °С), % | от 10 до 35 от 10 до 75 |
наносится на левую часть передней поверхности основания машины (над обозначением типа машины) в виде наклеиваемой плёнки и на титульный лист документа «Машина испытательная универсальная ТС10. Руководство по эксплуатации» ТС10.2014.001РЭ типографским или иным способом.
Комплект поставки приведен в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество | Примечание |
| Машина испытательная универсальная с блоком управления UDI 16/4Plus | ТС 10 зав. № 12L/013 | 1 | |
| Комплект принадлежностей: | |||
| - обойма для испытаний на разрыв: | 1 | ||
| - оборудование для испытания на сжатие | 1 | ||
| - оборудование для испытания на изгиб/загиб в двух точках | 1 | ||
| - комплект зажимных клещей | 1 | ||
| - устройство для испытаний на разрыв проводов и веревок | 1 | ||
| Методика поверки | ТС10.2014.001МП | 1 | |
| Руководство по эксплуатации | ТС10.2014.001РЭ | 1 | |
| Паспорт | ТС10.2014.001ПС | 1 |
осуществляется в соответствии с документом ТС10.2014.001МП «Инструкция. Машина испытательная универсальная ТС 10. Методика поверки», утверждённым первым заместителем генерального Директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 02.02. 2015 г.
Основные средства поверки:
- динамометры образцовые переносные 3-го разряда ДОСМ (рег. № 15811-09), перекрывающие диапазон измерений от 0,5 до 10 кН;
- штангенциркуль ШЦ11-250-0,1 (рег. № 25387-03) по ГОСТ 166-89;
- секундомер СОСпр-б-6-2 (рег. № 11519-11), диапазон измерений от 0,5 до 60 мин, класс точности 2.
Машина испытательная универсальная ТС 10. Руководство по эксплуатации. ТС10.2014.001РЭ
Нормативные и технические документы, устанавливающие требования к машине испытательной универсальной ТС10
1 ГОСТ 8.640-2014 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы.
2 ГОСТ 28840-90 Машины для испытания материалов на растяжение, сжатие, и изгиб. Общие технические требования.
4 Техническая документация фирмы-изготовителя.
| Зарегистрировано поверок | 5 |
| Поверителей | 3 |
| Актуальность данных | 09.12.2024 |
