Газоанализаторы AQMS мод. AQMS 300, AQMS 400, AQMS 500, AQMS 600, 62515-15

Назначение

Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600 (далее - газоанализаторы) предназначены для измерений массовой концентрации или объемной доли диоксида серы (SO2), оксидов азота (NO, NO2, NOx), озона (O3) и оксида углерода (CO) в атмосферном воздухе.

Описание

Принцип действия газоанализаторов — оптический (см. таблицу 1).

Таблица 1

Газоанализаторы представляют собой стационарные автоматические показывающие приборы непрерывного действия, используемые как автономно, так и в составе измерительных аналитических комплексов.

Конструктивно газоанализаторы выполнены в одном блоке.

На передней панели приборов расположены:

-    дисплей, который обеспечивает вывод результатов измерений в выбранных единицах измерений: ppm или ppb, а также вывод информации, необходимой для программирования и для тестирования прибора;

-    клавиатура для управления работой прибора, программирования его функций и тестирования;

-    кнопка включения/выключения прибора.

Результаты измерений выводятся:

-    на жидкокристаллический дисплей;

-    в виде аналоговых выходных сигналов - 0 - 10 В, 4 - 20 мА;

-    в виде цифрового выходного сигнала через плату последовательного интерфейса RS 232 для связи с компьютером;

-    в виде цифрового выходного сигнала через интерфейс Ethernet для связи с компьютером.

Способ отбора пробы - принудительный, при помощи встроенного побудителя расхода. Внешний побудитель расхода имеется у модели AQMS 600.

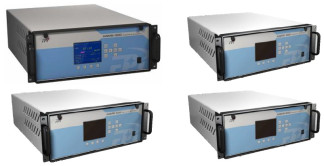

Внешний вид газоанализаторов представлен на рисунках 1 - 4.

Программное обеспечение

Рисунок 4 - Внешний вид газоанализаторов AQMS модели 600

Г азоанализаторы имеют встроенное программное обеспечение AQMS.

Программное обеспечение осуществляет функции: расчет содержания определяемого компонента,

отображение результатов измерений на ЖКИ дисплее газоанализатора; передачу результатов измерений по интерфейсу связи с ПК,

контроль целостности программных кодов ПО, настроечных и калибровочных констант;

контроль общих неисправностей (связь, конфигурация); контроль архивации измерений, контроль внешней связи (RS-232, Ethernet).

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты - средний по Р 50.2.077-2014.

Влияние программного обеспечения системы учтено при нормировании метрологических характеристик.

Идентификационные данные программного обеспечения приведены в таблице 2.

Метрологические и технически характеристики

1 Диапазоны измерений и пределы допускаемой основной погрешности приведены в таблице 3.

Таблица 3

Примечания:

-1    3

1    Пересчет значений объемной доли Х в млн (ppm) в массовую концентрацию С, мг/м , проводят по формуле: C = X M/Vm,

где М - молярная масса компонента, г/моль, Vm - молярный объем газа-разбавителя - азота или воздуха, равный

22,4, при условиях (0 оС и 101,3 кПа в соответствии с РД 52.04.186-89), дм3/моль,

24,0, при условиях (20 оС и 101,3 кПа в соответствии с ГОСТ 12.1.005-88.), дм3/моль.

2    *ПДК А.В - контроль ПДК атмосферного воздуха, ПДК В.Р.З - контроль ПДК воздуха рабочей зоны, Ч.С - контроль воздуха при чрезвычайных ситуациях.

2    Номинальная цена единицы наименьшего разряда индикатора

для моделей 300, 500, 600:    0,1 млрд-1 (ppb);

для модели 400:    0,01 млн-1 (ppm).

3    Предел допускаемой вариации показаний газоанализаторов: 0,5, в долях от пределов допускаемой основной погрешности.

4    Предел допускаемого изменения выходного сигнала за 24 ч непрерывной работы: 0,5, в долях от пределов допускаемой основной погрешности.

5    Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды от 20 °С в пределах рабочих условий эксплуатации на каждые 10 °С:    ±

0,5, в долях от пределов допускаемой основной погрешности.

6    Предел суммарной дополнительной погрешности от влияния содержания неизмеряе-мых компонентов в анализируемой газовой смеси, указанных в п. 14, в долях от пределов допускаемой основной погрешности, не более:    1,5

7    Время прогрева газоанализатора, мин, не более    60

8    Время установления показаний Т0,9, с, не более для модели 300 - 60;

для модели 400 - 90; для модели 500 - 300; для модели 600 - 120.

9    Напряжение питания переменным током частотой (50 ± 1) Гц, В    (230 ± 23)

10    Габаритные размеры газоанализаторов, мм, не более Длина: 610

Ширина: 500 Высота: 180

11    Масса, кг, не более    25

12    Потребляемая электрическая мощность, В-А, не более    300

13    Условия эксплуатации:

-    диапазон температур окружающей среды, оС    от 5 до 40

-    относительная влажность окружающего воздуха:    до 95%

(без конденсации влаги)

-    диапазон атмосферного давления, кПа    от 84 до 106,7

14    Параметры и состав анализируемой газовой смеси:

-    температура газовой смеси на входе газоанализатора, оС    от 5 до 40

-    диапазон объемного расхода газовой смеси на входе

газоанализатора, дм3/мин    0,4 - 0,9

-    относительная влажность газовой смеси    до 95 %

(без конденсации влаги)

- содержание неизмеряемых компонентов приведено в дополнении к руководству по эксплуатации на газоанализаторы и составляет не более максимально разовой ПДК в соответствии с ГОСТ 12.1.005-88.

15    Средняя наработка на отказ    24000 ч (при доверительной вероятности Р = 0,95)

16    Средний срок службы    10 лет

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на табличке, расположенной на задней панели газоанализаторов.

Комплектность

Комплект поставки газоанализаторов AQMS приведен в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП-242-1874-2015 «Газоанализаторы AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600. Методика поверки» утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30 июня 2015 г.

Основные средства поверки:

-    рабочий эталон 1-го разряда - генератор газовых смесей ГГС (исп. ГГС-Р, ГГС-К) по ШДЕК.418313.900 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава: газовые смеси СO/N2, SO2/N2, NO/N2, NO2/N2 в баллонах под давлением по ТУ 2114-014-20810646-2014;

-    поверочный нулевой газ - воздух марки А, выпускаемый по ТУ 6-21-5-82 в баллонах под давлением или генератор нулевого воздуха AQMS модели 100 - рабочие эталоны 1-го разряда (№ 61319-15 в Г осреестре СИ РФ);

-    генератор озона ГС-024 по ИРМБ.413332.001 ТУ (№ 23505-08 в Госреестре СИ РФ), комбинированная установка на озон в составе эталона ГЭТ 154-2011.

Сведения о методах измерений

Методика измерений приведена в документе «Газоанализаторы AQMS моделей 300, 400, 500, 600. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам AQMS моделей AQMS 300, AQMS 400, AQMS 500, AQMS 600

1    ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного воздуха.

2    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы - изготовителя.
