| Номер в госреестре | 62516-15 |
| Наименование СИ | Анализаторы топлив |
| Обозначение типа СИ | MINISCAN IRXpert |
| Изготовитель | "Grabner Instruments Messtechnik GmbH", Австрия |
| Год регистрации | 2015 |
| Срок свидетельства | 23.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы топлив MINISCAN IRXpert (далее анализаторы) предназначены для измерения объемной доли бензола в бензинах, определения детонационной стойкости бензинов (октанового числа по моторному и исследовательскому методам), самовоспламеняемости (цетанового числа) дизельных топлив.
Принцип действия анализаторов основан на измерении поглощения анализируемой пробой топлива инфракрасного излучения в диапазоне волновых чисел от 550 до 7000 см-1. Полученный спектр поглощения исследуемой пробы топлива сравнивается со спектрами образцов из библиотеки, хранящейся в памяти микропроцессора, и анализатор рассчитывает содержания определяемых компонентов на основе полученных спектральных данных
Анализатор представляет собой ИК - спектрометр с преобразованием Фурье. Анализатор включает оптическую систему, высокоточную систему сканирования ИК спектра, систему автоматической подачи пробы в измерительную ячейку, механизмы управления работой анализатора, микропроцессор, дисплей. Результаты измерений выводятся на дисплей и сохраняются в памяти анализатора или на внешнем устройстве. Анализатор имеет 4 USB порта для подключения клавиатуры, принтера, съемных флеш-накопителей и др. внешних устройств.

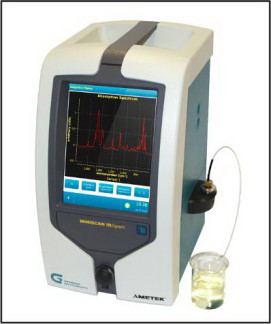

Внешний вид анализатора приведен на рисунке 1.
Место для нанесения знака поверки находится на корпусе прибора (в случае, если условия эксплуатации прибора не обеспечивают сохранность знака поверки в течение всего межповерочного интервала допускается наносить знак поверки на свидетельство о поверке).
Место для нанесения знака поверки
Анализаторы имеют встроенное программное обеспечение «MINISCAN IRXpert software», которое позволяет проводить градуировку, вносить в память данные новых образцов, изменять модели для расчёта дополнительных параметров топлив, сохранять и распечатывать результаты измерений. В зависимости от спецификации могут быть доступны конфигурации для анализа бензина, и/или дизельного топлива, и/или авиационного керосина. Идентификация программного обеспечения осуществляется по запросу пользователя через сервисное меню анализатора путем вывода на экран версии программного обеспечения (текущая версия - 1.8.0). Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы из нескольких пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MINISCAN IRXpert software |
| Номер версии ПО, не ниже | Графический интерфейс 1.8.0 Спектрометр 1.6.4 База данных 1.1.0 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик. Защита встроенного программного обеспечения системы от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений массовой/объемной доли бензола, % | от 0,2 до 10 |
| Пределы допускаемой относительной погрешности измерения массовой/объемной доли бензола, % | ±10 |
| Диапазон измерений массовой/объемной доли ароматических углеводородов, % | от 0,5 до 40 |
| Пределы допускаемой абсолютной погрешности измерения массовой/объемной доли ароматических углеводородов в диапазоне массовой/объемной доли ароматических углеводородов от 0,5 до 10 % | ±1 |
| Пределы допускаемой относительной погрешности измерения массовой/объемной доли ароматических углеводородов в диапазоне массовой/объемной доли ароматических углеводородов св. 10 до 40% | ±10 |
| Диапазон измерений октанового числа: - по моторному методу - по исследовательскому методу | от 74 до 96 от 86 до 110 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности при измерении октанового числа | ± 1,5 |
| Диапазон измерений цетанового числа дизельных топлив | от 35 до 65 |
| Пределы допускаемой абсолютной погрешности при измерении цетанового числа | ± 2,0 |
| Напряжение питания от сети переменного тока частотой (50± 1) Гц, В | 220 ± 10% |
| Потребляемая мощность, Вт | 200 |
| Г абаритные размеры (длина х ширина х высота), мм | 253 x 368 x 277 |
| Масса, кг | 12 |
| Срок службы, лет | 10 |
| Время средней наработки на отказ, ч | 25 000 |
Условия эксплуатации:
-диапазон температуры окружающей среды, оС от 15 до 30
-диапазон относительной влажности воздуха, % от 10 до 90
- диапазон атмосферного давления, кПа от 84 до 107
Перечень и диапазоны показаний расчетных физико-химических параметров приведены в таблице 3.
Таблица 3
| Определяемый параметр | Диапазон показаний |
| Детонационная стойкость бензина (октановое число) - по моторному методу - по исследовательскому методу | От 65 до 105 От 70 до 110 |
| Самовоспламеняемость (Цетановое число) ДТ | От 20 до 80 |
| Массовая/объемная доля МТБЭ, % | От 0 до 20 |
| Массовая/объемная доля ароматических углеводородов | От 0 до 80 |
| Массовая/объемная доля бензола, % | От 0 до 10 |
| Температура начала кипения, оС | От 0 до 250 |
| Температура 10% отгона, оС | От 20 до 150 |
| Температура 50% отгона, оС | От 20 до 150 |
| Температура 90% отгона, оС | От 20 до 250 |
| Температура конца кипения, оС | От 20 до 380 |
| Температура кристаллизации, оС | От -80 до +20 |
| Предельная температура фильтруемости, оС | От -50 до +20 |
| Температура вспышки в закрытом тигле, оС | От -20 до +100 |
| Давление насыщенных паров продукта, кПа | От 40 до 105 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус анализатора в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
| Наименование | Количество, шт. |
| Анализатор MINISCAN IRXpert | 1 |
| Трубка с разъемом Люэра для заполнения прибора образцом | 1 |
| Контейнер для отходов с крышкой | 1 |
| Трубка для слива образца в контейнер | 1 |
| Кабель питания 230 В или кабель питания 115 В | 1 |
| Входной фильтр в сборе (включая металлический фильтр 25 мкм) | 1 |
| Стеклянный шприц для наполнения ячейки вместимостью 30 мл, пластиковый шприц для заправки масла вместимостью 2 мл | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки МП 242-1780-2015 | 1 |
осуществляется по документу МП 242-1780-2015 «Анализаторы топлив MINISCAN IRXpert. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 мая 2015 г.
Основные средства поверки:
СО состава и свойств бензина автомобильного ГСО 9495-2009, СО состава и свойств дизельного топлива ГСО 9493-2009, СО состава бензола ГСО 7141-95.
Методика измерений приведена в документе:
- «Анализаторы топлив MINISCAN IRXpert. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам топлив MINISCAN IRXpert
Техническая документация фирмы-изготовителя.
