Измерители сопротивлений МИС, 62517-15

Назначение

Измерители сопротивлений МИС имеет два исполнения. Измерители сопротивлений МИС исполнения 000-018.0378-00 предназначены для измерения сопротивления электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления МИС исполнения 000-018.0378-00-01 предназначены для измерения сопротивления электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Описание

1    Принцип действия измерителей.

Контролируемая цепь (измеряемое сопротивление) подключается к измерителю с помощью щупов по четырехпроводной линии связи, что позволяет исключить влияние сопротивления измерительных проводов на результат измерения. Ток, протекающий в измерительной цепи через измеряемое сопротивление, создает на нем напряжение, которое усиливается и преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером, и полученное значение сопротивления отображается на цифровом индикаторе.

В измерителе исполнения 000-018.0378-00-01 результат измерения может также передаваться по интерфейсу RS-485 к другому оборудованию по поступающему на измеритель запросу.

2    Измерители сопротивлений МИС представляют собой корпус, разделенный глухой перегородкой на два отсека: отсек печатной платы и отсек питания. В отсеке печатной платы размещена плата с цифровым индикатором, микропроцессорным устройством и аналогоцифровым преобразователем. Там же размещены токоограничивающие резисторы, обеспечивающие ограничение мощности в измерительной цепи до уровня ниже 60 мВт. Отсек печатной платы залит компаундом. Пространство между цифровым индикатором и защитным стеклом смотрового окна заливается силиконовым каучуком. Герметичность отсека питания обеспечивается уплотнительной прокладкой.

В отсеке питания измерителей исполнения 000-018.0378-00 установлена литиевая батарея питания.

Измерители сопротивлений МИС исполнения 000-018.0378-00-01 отличаются от измерителей исполнения 000-018.0378-00 тем, что в отсеке питания размещена плата, на которой установлены импульсный преобразователь напряжения и приёмо-передатчик интерфейса RS-485.

Измерители сопротивлений МИС относится к взрывозащищённому оборудованию. Маркировка взрывозащиты измерителя приведена в таблице 1.

Таблица 1

Знак «Х», стоящий после маркировки взрывозащиты, означает, что измеритель сопротивлений МИС исполнения 000-018.0378-00-01 выпускается с постоянно подключенным кабелем. При использовании измерителя во взрывоопасных зонах присоединение свободного конца кабеля должно проводиться с использованием взрывозащищенных соединительных устройств.

В состав измерителя входят конструктивные элементы в соответствии с таблицей 2.

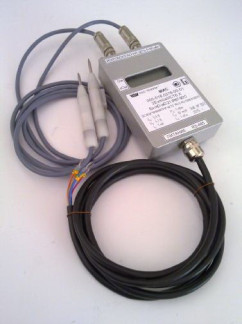

Внешний вид измерителей исполнения 000-018.0378-00 и исполнения 000-018.0378-00-01 представлены на рисунке 1 и рисунке 2. Место установки поверительного клейма указанно на рисунке 3

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь чашки крепежных винтов крышки отсека печатной платы устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис.3).

Программное обеспечение

Работа измерителей сопротивлений во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа МИС». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. ПО измерителей исполнения 000-018.0378-00-01 может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от измерителей исполнения 000-018.0378-00-01 на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПС-МИС», с помощью которой задаются параметры связи измерителей с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, которые дублируют показания цифрового табло, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения измерителя.

Программа «Конфигуратор ПС-МИС» на метрологические характеристики измерителя не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не может изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 3.

Программное обеспечение на метрологические характеристики измерителей влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазоны измерения сопротивлений:

1    диапазон, Ом

0.. .19,99

20.0..    .199,9 200.1999

2.00.19.99

20.0.200.0 сопротивления

± 0,25 5

2    диапазон, Ом

3    диапазон, Ом

4    диапазон, кОм

5    диапазон, кОм

в рабочих

Пределы допускаемой приведенной погрешности измерения условиях, % от диапазона измерения Время установления показаний, с, не более

Параметры искробезопасной электрической цепи измерителей приведены в таблице 4.

Таблица 4

Питание устройства:

Номинальное напряжение питания измерителя 000-018.0378-00, В    3

Напряжение питания измерителя 000-018.0378-00-01, В    5 ± 0,5

Потребляемая мощность измерителя 000-018.0378-00, Вт, не более    0,1

Потребляемая мощность измерителя 000-018.0378-00-01, Вт, не более    3 Условия эксплуатации:

-    температура окружающей среды, С    +5. +40

-    относительная влажность воздуха при 35 С и более низких температурах без конденсации влаги, %, не более    80

-    атмосферное давление, кПа    66.107 Срок службы, лет, не менее    10 Г абаритные размеры (без учета длины кабеля)

-    измеритель 000-018.0378-00, мм    165*95*37

-    измеритель 000-018.0378-00-01, мм    185*95*37 Масса:

-    измеритель 000-018.0378-00, кг    1,0

-    измеритель 000-018.0378-00-01, кг    1,2

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе измерителя сопротивлений МИС, и методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Комплектность

Поверка

осуществляется по документу 000-018.0378-00Д1 «Методика поверки «Измеритель сопротивлений МИС», утвержденному ПАО «Машиностроительный завод» 06 июня года.

Основное поверочное оборудование:

-    магазин сопротивлений типа Р4831, диапазон воспроизведения электрического сопротивления от 0,1 до 111111,1 Ом, класс точности при использовании в качестве ММЭС 0,02/(2*10-6);

-    магазин сопротивлений типа Р40101, диапазон воспроизведения электрического сопротивления от 10 кОм до 9,99 МОм, класс точности 0,05.

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Измеритель сопротивлений МИС» 000-018.0378-00РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям сопротивления МИС

Технические условия «Измерители сопротивлений МИС» 000-018.0378-00ТУ.
