Государственный реестр средств измерений

Измерители сопротивления изоляции МИС30, 62518-15

62518-15
Измерители сопротивления изоляции МИС30 (далее - измеритель) имеет два исполнения. Измерители сопротивления изоляции МИС30, исполнения 000-018.0380-00, предназначен для измерения сопротивления изоляции электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления изоляции МИС30 исполнения 000-018.0380-00-01 предназначен для измерения сопротивления изоляции электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования
Карточка СИ
Номер в госреестре 62518-15
Наименование СИ Измерители сопротивления изоляции
Обозначение типа СИ МИС30
Изготовитель АО "Красноармейский НИИ механизации" (КНИИМ), г.Красноармейск
Год регистрации 2015
Срок свидетельства 25.11.2025
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Измерители сопротивления изоляции МИС30 (далее - измеритель) имеет два исполнения. Измерители сопротивления изоляции МИС30, исполнения 000-018.0380-00, предназначен для измерения сопротивления изоляции электрической цепи изделий и вывода полученного результата измерения на цифровое табло. Измерители сопротивления изоляции МИС30 исполнения 000-018.0380-00-01 предназначен для измерения сопротивления изоляции электрической цепи изделия, вывода результатов измерения на цифровое табло, преобразования полученного значения в цифровой код и передачи информации через последовательный интерфейс RS-485 к другому оборудованию.

Описание

1    Принцип действия измерителей.

Контролируемая цепь подключается к измерителям с помощью щупов, при этом через измеряемое сопротивление протекает ток. Входной сигнал поступает на преобразователь тока в напряжение, которое преобразуется в цифровую форму с помощью АЦП. Цифровой сигнал обрабатывается микроконтроллером и полученное значение сопротивления отображается на цифровом индикаторе.

В измерителях исполнения 000-018.0380-00-01 результат измерения может также передаваться по интерфейсу RS-485 к другому оборудованию по поступающему на измеритель запросу.

2    Измерители сопротивления изоляции МИС30 представляют собой корпус, разделенный глухой перегородкой на два отсека: отсек печатной платы и отсек питания. В отсеке печатной платы размещена плата с цифровым индикатором, микропроцессорным устройством и аналого-цифровым преобразователем. Там же размещены токоограничивающие резисторы, обеспечивающие ограничение мощности в измерительной цепи до уровня ниже 60 мВт. Отсек печатной платы залит компаундом. Пространство между цифровым индикатором и защитным стеклом смотрового окна заливается силиконовым каучуком. Герметичность отсека питания обеспечивается уплотнительной прокладкой.

В отсеке питания измерителей исполнения 000-018.0380-00 установлена литиевая батарея питания.

Измерители сопротивления изоляции МИС30 исполнения 000-018.0380-00-01 отличается от измерителей исполнения 000-018.0380-00 тем, что в отсеке питания размещена плата, на которой установлены импульсный преобразователь напряжения и приёмо-передатчик интерфейса RS-485.

Измерители сопротивления изоляции МИС30 относятся к взрывозащищённому оборудованию. Маркировка взрывозащиты измерителя приведена в таблице 1.

Таблица 1

Вариант исполнения МИС30

Маркировка взрывозащиты

000-018.0380-00

0ExiallCT6 Ex iaD 21 IP67 60 °C

000-018.0380-00-01

2Exem[ia]llCT6 X Ex tD iaD A21 IP67 60 °C

Знак "Х", стоящий после маркировки взрывозащиты измерителя исполнения 000018.0380-00-01, означает, что измеритель выпускается с постоянно подключенным кабелем. Присоединение свободного конца кабеля к другому оборудованию выполняется во взрывобезопасном помещении, либо с использованием взрывозащищенных соединительных устройств.

В состав измерителей входят конструктивные элементы в соответствии с таблицей 2.

Таблица 2

Обозначение

Наименование

Вариант исполнения МИС30

000-018.0380-00

000-018.0380-00-01

100-018.0380-00

Плата 1

+

+

200-018.0378-00

Плата 2

+

-

700-018.0378-00

Плата 3

-

+

000-018.0357-00

Корпус

+

-

000-018.0357-00-01

Корпус

-

+

500-018.0378-00

Щуп 1

+

+

600-018.0378-00

Щуп 2

+

+

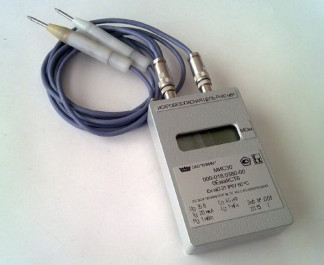

Внешний вид измерителей исполнения 000-018.0380-00 и исполнения 000-018.0380-00-01 представлены на рисунке 1 и рисунке 2. Место установки оттиска клейма поверителя указанно на рисунке 3.

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь чашки крепежных винтов крышки отсека печатной платы устанавливается мастичная пломба, на которую наносится оттиск клейма поверителя (рис.3).

Программное обеспечение

Работа измерителей во всех режимах осуществляется под управлением встроенного программного обеспечения (далее - ПО) «Программа МИС30». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. ПО измерителей исполнения 000-018.0380-00-01 может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MOD-BUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от измерителей исполнения 000-018.0380-00-01 на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор МИС30,100», с помощью которой задаются параметры связи измерителя с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, которые дублируют показания цифрового табло, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения измерителя.

Программа «Конфигуратор МИС30,100» на метрологические характеристики измерителей не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не может изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 3.

Таблица 3

Идентификационные данные

Значение

Идентификационное наименование ПО

018.380

Номер версии (идентификационный номер) ПО

380.001

Цифровой идентификатор ПО, Б

отсутствует

Программное обеспечение на метрологические характеристики измерителей влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон измерения электрического сопротивления изоляции, МОм    10,0.. .100,0

Пределы допускаемой относительной погрешности измерения сопротивления в рабочих

условиях, %    ± 5

Время установления показаний, с, не более    5 Питание устройства:

Номинальное напряжение питания измерителя 000-018.0380-00, В    3

Напряжение питания измерителя 000-018.0380-00-01, В    5 ± 0,5

Напряжение на разомкнутых контактах измерительной цепи , В не более    30

Потребляемая мощность измерителя 000-018.0380-00, Вт, не более    0,1

Потребляемая мощность измерителя 000-018.0380-00-01, Вт, не более    3 Условия эксплуатации:

- температура окружающей среды, С    +5. +40

- относительная влажность воздуха при 35 С и более низких температурах без конденсации влаги, %, не более

-    атмосферное давление, кПа Срок службы, лет, не менее Г абаритные размеры (без учета длины кабеля)

80

66.107

10

165*95x37

185x95x37

1,0

1,2

-    измеритель 000-018.0380-00, мм

-    измеритель 000-018.0380-00-01, мм Масса:

-    измеритель 000-018.0380-00, кг

-    измеритель 000-018.0380-00-01, кг

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе измерителей сопротивления изоляции МИС30, и методом штемпелевания на титульный лист руководства по эксплуатации «Измеритель сопротивления изоляции МИС30» 000-018.0380-00РЭ.

Комплектность

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛИЧЕСТВО, ШТ

Измеритель сопротивления изоляции МИС30

1

Комплект эксплуатационных документов

РЭ

«Измеритель сопротивления изоляции МИС30». Руководство по эксплуатации 000-018.0380-00РЭ

1

МП

«Измеритель сопротивления изоляции МИС30». Методика поверки 000-018.0380-00Д1

1

ФО

«Измеритель сопротивления изоляции МИС30». Формуляр 000-018.0380-00ФО

1

Поверка

существляется по документу «Методика поверки 000-018.0380-00Д1 «Измеритель сопротивления изоляции МИС30», утвержденному ПАО «Машиностроительный завод»

17 сентября 2015 года.

Основное поверочное оборудование:

- магазин сопротивлений типа Р40102, диапазон воспроизведения электрического сопротивления от 10 кОм до 100 МОм, Пределы допускаемой относительной погрешности

0,02 %.

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Измеритель сопротивления изоляции МИС30» 000-018.0380-00РЭ.

Нормативные и технические документы, устанавливающие требования к измерителям сопротивления изоляции МИС30

1    Технические условия «Измерители сопротивления изоляции МИС30» 000-018.0380-00ТУ.

2    Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития "Об утверждении Перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности".
