Системы измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС, 62519-15

Назначение

Системы измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС, далее СИДС, предназначены для измерения длительности телефонных соединений с целью получения исходных данных для расчета их стоимости.

Описание

СИДС входит в состав оборудования с измерительными функциями - цифрового коммутатора МиниКом DX-500 РМТС, версия ПО 3.3, производства ЗАО «Информтехника и Связь», реализующего функции оборудования для предоставления услуг внутризоновой, междугородной и международной телефонной связи с помощью телефонистов.

Цифровой коммутатор МиниКом DX-500 РМТС используется на сети связи общего пользования в качестве цифрового междугородного коммутатора ручного обслуживания с реализацией сигнализации ОКС №7 (МТР, ISUP-R), 2ВСК, функций ЦСИО (2B+D, 30B+D) и представляет собой программно-аппаратный комплекс, состоящий из рабочих мест телефонистов (ПАК РМТ) и учрежденческо-производственной автоматической телефонной станции (УПАТС) «МиниКом DX-500».

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Программное обеспечение цифрового коммутатора МиниКом DX-500 РМТС устанавливается на процессоры УПАТС. Процессоры размещаются в телекоммуникационном шкафу в помещении, двери которого блокируются от несанкционированного доступа замком с электронной защитой и специальным ключом.

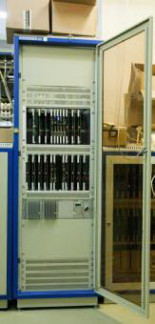

Общий вид шкафа с оборудованием и его схемы блокировки с этикеткой на двери представлены на рисунке 1 и 2 соответственно.

Этикетка

Замок

Программное обеспечение

Программное обеспечение (ПО) встроенное, версии 3.3, управляет функционированием оборудования.

Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню "высокий" согласно Р 50.2.077-2014. ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

•    данные защищены от несанкционированной модификации использованием системы паролей, защиты доступа в помещение;

•    интерфейс пользователя не позволяет вносить изменения в ПО и измеренные

данные;

•    выдаются предупреждения в случае, если действия пользователя могут повлечь изменение или удаление измеренных данных.

Технические характеристики

•    пределы допускаемой абсолютной погрешности измерения длительности телефонных соединений в диапазоне от 1 до 3600 с: ±1 с;

•    вероятность неправильного тарифицирования телефонного соединения: не более 0,0001.

Знак утверждения типа

наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

•    СИДС, в составе комплекса оборудования;

•    методика поверки СИДС МП425760-002-18622423-2015;

•    руководство по эксплуатации РЭ425760-001-18622423-2015 систем измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС.

Поверка

осуществляется по документу МП425760-002-18622423-2015 «Системы измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС. Методика поверки», утвержденному ФГУП ЦНИИС 15 сентября 2015 г.

Знак поверки наносится в виде оттиска поверительного клейма на свидетельство о поверке.

Основные средства поверки:

•    формирователь телефонных соединений Призма: (1 - 3600) с, А = ±0,25 с.

Сведения о методах измерений

Руководство по эксплуатации РЭ425760-001-18622423-2015 систем измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС.

Нормативные и технические документы, устанавливающие требования к системам измерений длительности соединений цифрового коммутатора МиниКом DX-500 РМТС

•    ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

•    Обязательные метрологические требования, относящиеся к сфере государственного регулирования метрологического обеспечения единства измерений, в части компетенции Министерства связи и массовых коммуникаций Российской Федерации, утвержденные Приказом Минкомсвязи России №277 от 23.07.2015 г., зарегистрированном в Минюсте России (регистрационный № 38786 от 03 сентября 2015 г.

•    Техническая и эксплуатационная документация ЗАО «Информтехника и Связь».
