Преобразователи массы ПМ, 62520-15

Назначение

Преобразователи массы ПМ (далее преобразователи) предназначены для измерения и преобразования сигналов весоизмерительных тензорезисторных датчиков в цифровой код, получения и передачи информации через последовательный интерфейс RS-485 к другому оборудованию. Преобразователи используются как комплектующее изделие в составе весоизмерительных тензре-зисторных систем, таких как электронные весы, дозаторы, другое контрольное и технологическое оборудование.

Описание

1    Принцип действия преобразователей.

Принцип действия заключается в формировании электрического напряжения питания весоизмерительных тензорезисторных датчиков с последующим аналого-цифровым преобразованием отношения напряжения выходного сигнала датчика к напряжению его питания в цифровую информацию. При приложении к весоизмерительному датчику нагрузки взвешиваемая масса преобразуется в электрический сигнал, который усиливается и с помощью аналогоцифрового преобразователя преобразуется в цифровую форму. Цифровой сигнал обрабатывается микропроцессором и через интерфейс RS-485 передается в систему управления тензометрическим устройством или компьютер. При применении в весоизмерительных системах результат преобразования может быть представлен в единицах массы и использован для управления технологическим оборудованием.

2    Преобразователи имеют герметичный корпус со степенью защиты оболочки IP67 по ГОСТ 14254-96, искробезопасную входную цепь для подключения датчика, относятся к взрывозащищенному электрооборудованию группы II по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 с маркировкой по взрывозащите 1Exd [ia] 11СТ6 Х, Ex iaD tD A21 IP67 60°С и могут устанавливаться во взрывоопасных зонах помещений классов 1, 2, 21 и 22, согласно классификации ГОСТ Р МЭК 61241.10-2007.

Знак "Х" после маркировки взрывозащиты означает, что преобразователи выпускается с постоянно подключенным кабелем питания и RS485.

В состав преобразователей входят:

-    корпус - коробка взрывозащищенная АКВ-0,5;

-    плата 100-018.0374-00;

-    узел искрозащиты 100-018.0376-00;

-    ввод кабельный 300-018.0377-00.

Внешний вид преобразователя представлен на рисунке 1.

го установки мастичной пломбы с оттиском поверительного клейма

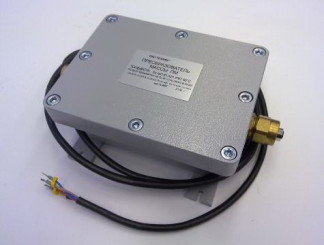

Рисунок 1 Общий вид преобразователя массы ПМ

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь крепежных винтов крышки корпуса устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис.1).

Программное обеспечение

Работа преобразователей во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа ПМ». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. Преобразователь может работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от преобразователя на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПМ-ТВВ», с помощью которой задаются параметры связи преобразователя с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, а также, в зоне «Идентификация» идентификационное наименование и номер версии программного обеспечения преобразователя.

Программа «Конфигуратор ПМ-ТВВ» на метрологические характеристики преобразователя не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не могут изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1

Программное обеспечение на метрологические характеристики преобразователя влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон преобразования входного сигнала весоизмерительного тензорезисторного датчика, мВ/В    0...2,0

Пределы допускаемой приведенной погрешности измерения и преобразования сигнала весоизмерительного тензорезисторного датчика в код для всего диапазона измерения в рабочих условиях, %    ± 0,025

Максимальное количество поверочных делений преобразователя массы (nind)    3000

Напряжение питания весоизмерительного датчика (Uexc), В,    от 3,0 до 4,5

Диапазон входного сигнала (Umin) ... (Umax), мВ    0.14,0

Минимальное входное напряжение, приходящееся на поверочное деление (A Umin), мкВ 1 Минимальное и максимальное полные сопротивления весоизмеризмерительного тензорезисторно-го датчика (RLmin. RLmax), Ом,    300.1000

Доля предела допускаемой погрешности преобразователя массы от предела допускаемой погрешности весоизмерительных тензорезисторных систем, (pind)    0,5

Количество подключаемых весоизмерительных датчиков, шт    1

Схема подключения весоизмерительного датчика    4-х проводная

Длина кабеля подключения весоизмерительного датчика, м, не более    5

Питание преобразователя от источника постоянного тока, В    24±5

Потребляемая мощность, Вт, не более    1

Условия эксплуатации:

-    температура окружающей среды, С    +5. +40

-    относительная влажность воздуха при 35 С и более низких температурах без конденсации влаги, %, не более    80

-    атмосферное давление, кПа    66.107 Срок службы, лет, не менее 10 Габаритные размеры (без учета длины кабеля), мм 245*166*80 Масса, кг 3,5

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички, закрепленной на корпусе преобразователя массы ПМ, и методом штемпелевания на титульный лист руководства по эксплуатации «Преобразователь массы ПМ» 000-018.0376-00РЭ.

Комплектность

Поверка

осуществляется по документу 000-018.0376-00Д1 «Методика поверки «Преобразователь массы ПМ», утвержденному ПАО «Машиностроительный завод» 23 сентября 2015 года.

Основное поверочное оборудование:

-    имитатор сигналов тензодатчика 000-М.018.0404-00;

-    вольтметр универсальный В7-54/3, диапазон измерения напряжения от 100 мВ до 1000 В. Свидетельство об утверждении типа средств измерений BY.C.34.999.A № 47189.

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Преобразователь массы ПМ» 000-018.0376-00РЭ.

Нормативные и технические документы, устанавливающие требования к преобразователям массы ПМ

Технические условия «Преобразователь массы ПМ» 000-018.0376-00ТУ.
