Терминалы весовые взрывозащищенные ТВВ, 62521-15

Назначение

Терминалы весовые взрывозащищенные ТВВ (далее - терминалы) предназначены для измерения и преобразования сигналов весоизмерительных тензорезисторных датчиков в цифровой код, получения и передачи информации через последовательный интерфейс RS-485 к другому оборудованию, отображению результатов измерения на встроенном цифровом дисплее. Терминалы используются как комплектующее изделие в составе весоизмерительных тен-зрезисторных систем, таких как электронные весы, дозаторы, другое контрольное и технологическое оборудование.

Описание

1    Принцип действия терминала.

Принцип действия заключается в формировании электрического напряжения питания весоизмерительных тензорезисторных датчиков с последующим аналого-цифровым преобразованием отношения напряжения выходного сигнала датчика к напряжению его питания в цифровую информацию. При приложении к весоизмерительному датчику нагрузки взвешиваемая масса преобразуется в электрический сигнал, который усиливается и с помощью аналого-цифрового преобразователя преобразуется в цифровую форму. Цифровой сигнал обрабатывается микропроцессором, выводится на табло терминала и через интерфейс RS-485 передается в систему управления тензометрическим устройством или компьютер. При применении в весоизмерительных системах результат преобразования может быть представлен в единицах массы и использован для управления технологического оборудования.

2    Терминалы имеют маркировку по взрывозащите 2Exe[ia]IICT6 Х,

Ex iaD tD A21 IP67 60 °C и степень защиты оболочки IP67 по ГОСТ 14254-96, относятся к взрывозащищенному электрооборудованию по ГОСТ 30852.0-2002, ГОСТ 30852.10-2002 и могут устанавливаться во взрывоопасных зонах помещений классов 21 и 22, согласно классификации ГОСТ Р МЭК 61241.10-2007.

Знак "Х" после маркировки взрывозащиты означает, что терминал выпускается с постоянно подключенным кабелем питания и RS485.

В состав терминала входят:

-    корпус КСРВ-У 301410

-    плата 100-018.0374-00

-    узел искрозащиты 200-018.0374-00

Внешний вид терминала представлен на рисунке 1.

Место установки мастичной пломбы с оттиском поверительного клейма

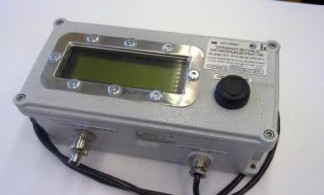

Рисунок 1 - Общий вид терминала весового взрывозащищенного ТВВ

Для предотвращения несанкционированного доступа к внутренним частям прибора внутрь крепежных винтов крышки корпуса устанавливается мастичная пломба, на которую наносится оттиск поверительного клейма (рис 1).

Программное обеспечение

Работа терминалов во всех режимах осуществляется под управлением встроенного программного обеспечения (далее по тексту ПО) «Программа ТВВ». Возможность доступа к встроенному программному обеспечению, после установки аппаратной защиты в процессе изготовления прибора, отсутствует. Терминалы могут работать с контроллерами, имеющими интерфейсный выход RS485 и поддерживающими протокол MODBUS RTU, и с ПЭВМ с операционной системой Windows XP или Windows 7, имеющими интерфейсный выход RS232 или USB.

Передача результатов измерения от терминалов на компьютер осуществляется с использованием вспомогательной программы «Конфигуратор ПМ-ТВВ», с помощью которой задаются параметры связи терминала с компьютером. На экране монитора в окне конфигуратора отображаются результаты измерения, а также, в зоне «Идентификация», идентификационное наименование и номер версии программного обеспечения терминала.

Программа «Конфигуратор ПМ-ТВВ» на метрологические характеристики терминалов не влияет.

Программа и параметры настройки модулей ввода сигналов хранятся в перепрограммируемом программном запоминающем устройстве (ППЗУ), не могут изменяться без применения специальных средств (пользователю не поставляются).

Идентификационные данные программного обеспечения представлены в таблице 1.

Рисунок 1 - Общий вид терминала

Таблица 1

Программное обеспечение на метрологические характеристики терминала влияния не оказывает и имеет уровень защиты «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Диапазон преобразования входного сигнала весоизмерительного тензорезисторного датчика, мВ/В    0.2,0

Пределы допускаемой приведенной погрешности измерения и преобразования сигнала весоизмерительного тензорезисторного датчика в код для всего диапазона измерения в рабочих условиях, %    ± 0,025

Максимальное количество поверочных делений терминала (nind)    3000

Напряжение питания весоизмерительного датчика (Uexc), В,    от 3,0 до 4,5

Диапазон входного сигнала (Umin) ... (Umax), мВ    0.14,0

Минимальное входное напряжение, приходящееся на поверочное

деление (A Umin), мкВ    1

Минимальное и максимальное полные сопротивления весоизмеризмерительного тензорези-сторного датчика (RLmin. RLmax), Ом,    300.1000

Доля предела допускаемой погрешности терминала от предела допускаемой погрешности весоизмерительных тензорезисторных систем, (pind)    0,5

Количество подключаемых весоизмерительных датчиков, шт    1

Схема подключения весоизмерительного датчика    4-х проводная

Длина кабеля подключения весоизмерительного датчика, м, не более    6

Питание терминала от источника постоянного тока, В    24±2,4

Потребляемая мощность, Вт, не более    3

Время установления показаний, с, не более    3

Тип индикатора    WG24064A-YYH-VLB

Число разрядов индикации результата измерения    5

Условия эксплуатации:

-    температура окружающей среды, С    +5. +40

-    относительная влажность воздуха при 35 С и более низких температурах без конденсации влаги, %, не более    80

-    атмосферное давление, кПа    66.107 Срок службы, лет, не менее 10 Габаритные размеры (без учета длины кабеля), мм 305*190*135 Масса, кг 3,5

Знак утверждения типа

наносится фотоспособом в правом верхнем углу фирменной таблички слева от знака Ех, закрепленной на корпусе терминала ТВВ, и методом штемпелевания на титульный лист руководства по эксплуатации «Терминал весовой взрывозащищенный ТВВ» 000-018.0374-00РЭ.

Комплектность

Поверка

осуществляется по документу 000-018.0374-00Д1 «Методика поверки «Терминал весовой взрывозащищенный ТВВ», утвержденному ПАО «Машиностроительный завод» 29 сентября 2015 года.

Основное поверочное оборудование:

-    имитатор сигналов тензодатчика 000-М.018.0404-00;

-    вольтметр универсальный В7-54/3, диапазон измерения напряжения от 100 мВ до 1000 В. Свидетельство об утверждении типа средств измерений BY.C.34.999.A № 47189.

Сведения о методах измерений

Методика (метод измерений) содержится в пункте 1.4 руководства по эксплуатации «Терминал весовой взрывозащищенный ТВВ» 000-018.0374-00РЭ.

Нормативные и технические документы, устанавливающие требования к терминалам весовым взрывозащищенным ТВВ

Технические условия «Терминал весовой взрывозащищенный ТВВ» 000-018.0374-00ТУ.
