Преобразователи силы измерительные ПСИ-02, 62523-15

Назначение

Преобразователи силы измерительные ПСИ-02 (далее - ПСИ-02) предназначены для измерений силы натяжения арматурных пучков системы преднапряжения защитной оболочки АЭС.

Описание

Принцип действия ПСИ-02 основан на преобразовании силы сжатия, действующей на двенадцать независимых датчиков силоизмерительных, в изменения частоты собственных свободных колебаний струны в каждом датчике силоизмерительном с последующим преобразованием каждого сигнала в цифровой код.

Конструктивно ПСИ-02 состоит из модуля силы ДС-03 (далее - ДС-03), преобразователя сигнала датчика-струна (далее - ПСД-С-01) и кабелей, соединяющих ДС-03 с ПСД-С-01.

ДС-03 состоит из двенадцати независимых датчиков силоизмерительных, установленных параллельно между специальными силовводящими кольцами и двух обечаек, соединенных двумя фланцами. Нижнее силовводящее кольцо служит для установки ДС-03 на плите анкерного устройства армоканата. Силовводящие кольца обеспечивают равномерное распределение силы по всем двенадцати датчикам силоизмерительным. Датчик силоизмерительный состоит из упругого элемента с натянутой струной и электромагнитного устройства с катушкой. Струна приводится в колебательное движение с помощью электромагнитного устройства, импульс возбуждения на которое поступает от ПСД-С-01. Электромагнитное устройство используется как для подачи возбуждающего импульса, так и для приема колебаний, генерируемых струной.

ПСД-С-01 подключается при помощи кабелей к каждому независимому датчику силоизмерительному, преобразует частоту собственных свободных колебаний струны датчика силоизмерительного в цифровой код, обеспечивает временное хранение полученной информации и связь с ПВЭМ по интерфейсу стандарта RS-485.

Сумма показаний двенадцати независимых датчиков силоизмерительных соответствует силе приложенной к ПСИ-02.

В целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, устанавливается пломба на винт крепления крышки ПСД-С-01, в левом верхнем углу.

Знак поверки в виде оттиска клейма наносится несмывающейся краской рядом с шильди-ком, закрепленным на кольце ПСИ-02.

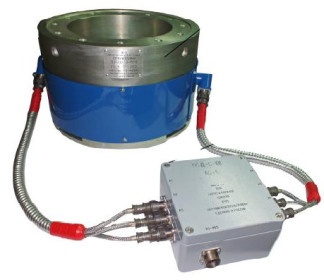

Фотография общего вида ПСИ-02 приведена на рисунке 1.

Рисунок 1 - Общий вид ПСИ-02

Знак поверки

Программное обеспечение

Программное обеспечение (далее - ПО) включает в себя:

-    автономное ПО;

-    встроенное ПО.

Автономное ПО предназначено для поверки ПСИ-02, устанавливается в ПЭВМ с компакт диска, выполняет функции по обработке, хранению, передаче и представлению измерительной информации и обеспечивает:

-    обмен информацией между ПЭВМ и ПСИ-02;

-    настройку каналов измерения ПСИ-02;

-    визуализацию и сохранение полученных данных по результатам измерений;

-    анализ результатов поверки;

-    формирование отчётов по результатам поверки.

Встроенное ПО устанавливается в ПСД-С-01 выполняет функции по обработке, хранению и передаче измерительной информации и обеспечивает:

-    настройку измерительных каналов ПСД-С-01;

-    выдачу импульса запроса и съем данных с датчиков силоизмерительных;

-    сохранение полученных результатов измерения в памяти ПСД-С-01;

-    передачу полученных результатов измерения в ПЭВМ по ее запросу.

Встроенное ПО не имеет пользовательского интерфейса и работает только по командам программы верхнего уровня из ПЭВМ.

Всё ПО является метрологически значимым.

Идентификационные данные ПО приведены в таблицах 1 и 2.

Таблица 1

Защита программного обеспечения и измерительной информации от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Технические характеристики

Диапазон показаний силы ПСИ-02, МН....................................................от 0 до 15

Диапазон измерений силы ПСИ-02, МН.................................................от 3,0 до 15

Дискретность отсчета ПСИ-02, кН........................................................................ 1

Пределы допускаемой абсолютной погрешности измерений силы ПСИ-02, кН.......± 300

Диапазон показаний датчика силоизмерительного, МН.................................от 0 до 1,25

Диапазон измерений силы датчиком силоизмерительным, МН.....................от 0,25 до 1,25

Дискретность отсчета датчика силоизмерительного, кН..........................................0,1

Пределы допускаемой абсолютной погрешности измерений

силы датчиком силоизмерительным, кН..........................................................± 25

Напряжение питания, В........................................................................от 36 до 48

Габаритные размеры (длина, ширина, высота), мм, не более:

-    ПСД-С-01 .....................................................................................192, 101, 176

-    ДС-03 ......................................................................................... 465, 396, 235

Масса, кг, не более......................................................................................................110

Условия эксплуатации:

-    температура окружающего воздуха, оС................................ от минус 10 до плюс 60

-    атмосферное давление, кПа...........................................................от 84 до 106,7

-    относительная влажность воздуха при температуре + 25 оС, %, не более..................98

Вероятность безотказной работы за 8000 ч.........................................................0,97

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации и формуляра типографским способом, а также рядом с шильдиком, закрепленным на кольце ПСИ-02 несмывающейся краской.

Комплектность

Комплект поставки приведён в таблице 3.

Таблица 3

Поверка

осуществляется по документу МП 2301-279-2015 «Преобразователи силы измерительные ПСИ-02. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева»

12.10.2015 г.

Основные средства поверки:

Машины силовоспроизводящие 3-го разряда по ГОСТ 8.640-2014 с пределами допускаемых значений доверительных границ относительной погрешности 5=0,2 %.

Сведения о методах измерений

приведены в разделе 3 руководства по эксплуатации АМЦ2.782.002 РЭ «Преобразователи силы измерительные ПСИ-02. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к преобразователям силы измерительным ПСИ-02

1.    ГОСТ 8.640-2014 ГСИ. Государственная поверочная схема для средств измерений силы.

2.    ТУ 4343-140-04671464-2011 Преобразователи силы измерительные ПСИ-02 АМЦ2.782.002. Технические условия.
