| Номер в госреестре | 62525-15 |
| Наименование СИ | Комплексы измерительно-вычислительные и управляющие |
| Обозначение типа СИ | Valmet DNA |
| Изготовитель | "Valmet Automation Inc.", Финляндия |
| Год регистрации | 2015 |
| Срок свидетельства | 02.10.2025 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы измерительно-вычислительные и управляющие Valmet DNA (далее -комплексы) предназначены для измерения и измерительных преобразований стандартизованных аналоговых сигналов напряжения и силы постоянного тока, электрического сопротивления, сигналов от термопар и термопреобразователей сопротивления, частоты периодических сигналов; регистрации и хранения измеренных значений; приема и обработки дискретных сигналов; формирования управляющих и аварийных аналоговых и дискретных сигналов на основе измерений параметров технологических процессов.
Принцип действия комплексов основан на принципе действия модулей, входящих в их состав. Комплексы состоят из измерительных модулей ввода/вывода, а также контроллеров, осуществляющих вычисление параметров технологических процессов, регистрацию и хранение измеренных значений, прием и обработку дискретных сигналов, обработку измерительной информации, формирование управляющих и аварийных аналоговых и дискретных сигналов.
Модули ввода/вывода сопрягаются с шиной FB Foundation и шиной Profibus DP и обеспечивают восприятие измерительной информации, представленной следующими сигналами:
- силы постоянного тока в диапазонах 0/4-20 мА, 0/10-50 мА;
- напряжения постоянного тока в диапазонах ± 576 мВ, 0/1-5 В, 0/2-10 В;
- термопар и термопреобразователей сопротивления различных градуировок;
- импульсными последовательностями.
Также измерительные модули обеспечивают цифроаналоговое преобразование в следующие сигналы:
- силы постоянного тока в диапазонах 0/4-20 мА, 0/10-50 мА;
- напряжения постоянного тока в диапазонах 0/1-5 В, 0/2-10 В, ± 10 В, ± 24 В.
В состав каналов аналогового ввода/вывода могут входить барьеры искрозащиты (измерительные преобразователи аналог-аналог).
Комплексы применяются для создания автоматизированных систем управления технологическими процессами, систем противоаварийной защиты, применяются для контроля и управления производством в различных отраслях промышленности: целлюлозно-бумажной, нефтехимической, нефте- и газоперекачивающей, металлургической, энергетической.

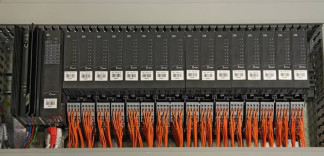

Общий вид комплексов представлен на рисунках 1 и 2.
Знак поверки в виде наклейки наносится на свидетельство о поверке.
В состав программного обеспечения (ПО) комплексов входят:
- встроенное ПО модулей ввода/вывода серий CIO, M80, M120 и Embedded I/O;
- ПО контроллеров управления технологическими процессами и управления технологическим оборудованием;
- ПО конфигурирования и сопровождения комплексов.
Все метрологически значимые вычисления выполняются встроенным ПО модулей, метрологические характеристики которых нормированы с учетом влияния на них встроенного ПО. Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО и измерительную информацию.
ПО контроля за технологическими процессами и управления агрегатами и механизмами реализовано на технологических языках программирования с применением функциональных блоков в среде разработки Engineering Server SW, в которой создаются мнемосхемы, определяются и привязываются к аппаратным средствам входные и выходные сигналы и параметры, разрабатываются алгоритмы и контура управления для контроллеров, конфигурируется сервер архивирования, определяются параметры модулей ввода-вывода и назначаются права операторов.
Для защиты накопленной и текущей информации, конфигурированных параметров измерительных каналов от несанкционированного доступа в комплексах предусмотрен многоступенчатый физический контроль доступа (запираемые шкафы) и программный контроль доступа (система ограничения доступа к настройкам BIOS на АРМ; программное средство защиты логических дисков от записи на компьютерах АРМ; системы безопасности операционной системы WINDOWS, операторского интерфейса, сервера архивирования; программные механизмы контроля целостности программ). В комплексах реализована защита изменений прикладных программ с помощью паролей на уровне контуров управления.
Доступ к ПО контроля за технологическими процессами и управления технологическим оборудованием осуществляется с выделенной инженерной станции верхнего уровня , доступ к которой защищен как административными мерами (установка в отдельном помещении), так и многоуровневой защитой по паролю.
Определение версии ПО модулей производится с инженерной станции с помощью служебной программы Отладчик набором команды : print from fbc io version <fbcid>.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1а - 1и.
Таблица 1а - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | AIU4I | AIU8 | AIU8H | AIH8 | AOU4 | AOH4 |
| Номер версии (идентификационный номер) ПО | 2.6 | 5.2 | 5.2 | 5.2 | 2.2 | 2.3 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1б - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | TIU61 | FIU1 | TCU41 | TCU42 | ACU | AIE2 |
| Номер версии (идентификационный номер) ПО | 4.0 | 4.0 | 4.1 | 2.2 | 0.4 | 5.2 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1в - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | AOE2 | AI8C | AI8V | AI8CN | AI2B | AI8H |
| Номер версии (идентификационный номер) ПО | 5.2 | 1.1 | 1.1 | 1.1 | 2.2 | 2.2 |
| Цифровой идентификатор ПО | П | о номеру версии | ||||
Таблица 1г - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | AO4C | AO4V | AO4DV | AO4H | FI4V | FI4S5 |
| Номер версии (идентификационный номер) ПО | 2.3 | 2.4 | 2.4 | 0.19 | 0.19 | 0.34 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1д - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | FI4S24 | TI4W3 | TI4W4 | AII8CN | AII8C | AII8V |
| Номер версии (идентификационный номер) ПО | 0.34 | 2.0 | 2.1 | 1.1 | 1.1 | 1.1 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1е - Идентификационные данные программного обеспечения
Таблица 1ж - Идентификационные данные п
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | AII4H | AOI4C | AOI4H | FII4 | TCI8 | TII4W3 |
| Номер версии (идентификационный номер) ПО | 2.2 | 2.2 | 2.2 | 2.3 | 2.4 | 2.4 |
| Цифровой идентификатор ПО | По номеру версии | |||||
юграммного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | TII4W4 | AIF8V | AIF4E | AIF4V | AIT4C | AIT4L |
| Номер версии (идентификационный номер) ПО | 2.4 | 0.19 | 0.34 | 0.34 | 2.0 | 2.1 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1з - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||||
| Идентификационное наименование ПО | AOI3S | AIR8C | AIR8V | AIR8H | AOR4C | AOR4V 5V |
| Номер версии (идентификационный номер) ПО | 1.11 | 3.2 | 3.2 | 3.2 | 3.1 | 3.1 |
| Цифровой идентификатор ПО | По номеру версии | |||||
Таблица 1и - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значения | |||
| Идентификационное наименование ПО | AOR4V 10V | TIR61 | TIR62 | Engineering Server SW |
| Номер версии (идентификационный номер) ПО | 3.1 | 3.1 | 3.1 | 15.1.6 |
| Цифровой идентификатор ПО | По номеру версии | |||
Основные метрологические характеристики комплексов приведены в таблицах 2 - 4. Таблица 2 - Характеристики аналого-цифровых и цифро-аналоговых модулей_
| Модуль | Вход | Выход | Пределы допускаемой основной погрешности* | Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды* |
| 1 | 2 | 3 | 4 | 5 |
| AIU 8, 8 ан. входов | от 0/4 до 20 мА от 0/10 до 50 мА от 0/1 до 5 В от 0/2 до 10 В | 12 бит | Y = ± 0,15 % Y = ± 0,15 % Y = ± 0,25 % Y = ± 0,25 % | Y = ± 0,05 % /10 °С |
| AIU 4I, 4 ан. входа | от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В | 12 бит | Y = ± 0,15 % Y = ± 0,25 % Y = ± 0,25 % | темпер. коэф. ± 50 млн -1 /°С |
| AIE2, 2 ан. входа | от 4 до 20 мА | 12 бит | Y = ± 0,2 % | темпер. коэф. ± 50 млн -1 /°С |
| AI8C, 8 ан. входов | от 0/4 до 20 мА | 16 бит | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AI8V, 8 ан. входов | от 0/2 до 10 B | |||
| AI8H, 8 ан. входов | от 0/4 до 20 мА | |||
| FIU1, 1 вход период следов. имп.; счет импульсов | ^мп — 2,5 мкс ?след.имп от 0,97 мГц до 10 кГц, £сч.имп. £ 200 кГц | 24 бит | Пределы допускаемой абсолютной погрешности: А = ± 0,125 мкс, при 1/£шед.имп < 2 мс А = ± 2 мкс, при 1/£шед.имп — 2 мс | |
| * используемые в графах 4 и 5 обозначения: А - абсолютная погрешность; 5 - относительная погрешность; Y - приведенная к диапазону измерений погрешность. | ||||
| 1 | 2 | 3 | 4 | 5 |
| TIU 61, 6 входов ТС | Pt100: от минус 50 до 400 °С 4-х провод. соедин. 3-х провод. соедин. | 12 бит | Y = ± 0,07 % Y = ± 0,15 % | темпер. коэф. ± 20 млн-1/°С |
| TI4W3, TI4W4 4 входа ТС | Pt100: от минус 50 до 400 °С 4-х провод. соедин. 3-х провод. соедин. | 16 бит | Y = ± 0,02 % | Y = ± 0,02 % /10 °С |
| TCU41, 4 входа ТП 1 вх. комп. температуры хол. спая ТП (без термодатчика) | J: от 0 до 700 °С; L: от 0 до 700 °С; K: от 0 до 1000 °С; от 4 до 20 мА или от 1 до 5 В | 14 бит 10 бит | ± (0,1% диап. + 0,05мВ) ± (0,3 % диап. + 0,2 °С) | темпер. коэф. ± 50 млн-1/°С ± 30 млн -1 /°С |
| TCU42, 4 входа ТП 1 вх. комп. температуры хол. спая ТП (без термодатчика) | S: от 0 до 1300 °С; от 4 до 20 мА или от 1 до 5 В | 14 бит 10 бит | ± (0,1 % диап. + 0,025 мВ) ± (0,1 % диап. + 0,2 °С) | темпер. коэф. ± 50 млн -1 /°С ± 30 млн -1 /°С |
| AOU4, 4 ан. выхода | 10 бит | от 0/4 до 20 мА от 0/10 до 50 мА от 0/1 до 5 В от 0/2 до 10 В | Y = ± 0,2 % Y = ± 0,2 % Y = ± 0,2 % Y = ± 0,2 % | Y = ± 0,05 % /10 °С |
| AOE2, 2 ан. выхода | 12 бит | от 4 до 20 мА | Y = ± 0,2 % | темпер. коэф. ± 50 млн-1/°С |
| ACU (ан-лог.контрол-лер), 2 ан. входа 1 ан. выход (также 2 дискр.вых) | от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В | 12 бит | Y = ± 0,15 % | темпер. коэф. ± 50 млн-1/°С |
| 12 бит | от 0/4 до 20 мА от 0/1 до 5 В от 0/2 до 10 В | Y = ± 0,15 % | темпер. коэф. ± 50 млн-1/°С | |
| АОН4, 4 ан. выхода | 12 бит | от 0/4 до 20 мА | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AO4C, 4 ан. выхода | 14 бит | от 0/4 до 20 мА | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| 1 | 2 | 3 | 4 | 5 |
| AO4V, 4 ан. выхода | 14 бит | от 0/2 до 10 В | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AO4H, 4 ан. выхода | 14 бит | от 0/4 до 20 мА | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| АШ8Н, 8 ан. входов | от 4 до 20 мА | 12 бит | Y = ± 0,15 % | Y = ± 0,05 % /10 °С |
| АШ 8, 8 ан. входов | от 0/4 до 20 мА | 12 бит | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AIR 8C, 8 ан. входов | от 0/4 до 20 мА | 12 бит | Y = ± 0,15 % | Y = ± 0,05 % /10 °С |
| AIR 8H, 8 ан. входов | от 4 до 20 мА | 12 бит | Y = ± 0,15 % | Y = ± 0,05 % /10 °С |
| AIR 8V, 8 ан. входов | от 0/1 до 5 В | 12 бит | Y = ± 0,25 % | Y = ± 0,05 % /10 °С |
| TIR 61, 6 входов ТС | Pt100: от минус 50 до 400 °С 3-х провод. соедин. | 14 бит | Y = ± 0,02 % | Y = ± 0,002 %/°С |
| TIR 62, 6 входов ТС | Pt100:-50...400 °С 4-х провод. соедин. | 14 бит | Y = ± 0,02 % | Y = ± 0,002 %/°С |
| AOR4C | 12 бит | от 0/4 до 20 мА | в диапазоне от 0 до 0,5 мА y = ± 0,2 % в диапазоне от 0,5 до 20 мА y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AOR4V5V | 12 бит | от 0/1 до 5 В | в диапазоне от 0 до 0,125 В y = ± 0,4 % в диапазоне от 0,125 до 5 В y = ± 0,2 % | Y = ± 0,05 % /10 °С |
| AOR4V10V | 12 бит | от 0/2 до 10 В | в диапазоне от 0 до 0,25 В y = ± 0,4 % в диапазоне от 0,25 до 10 В y = ± 0,2 % | Y = ± 0,05 % /10 °С |
| AI2B, 2 ан. входа | ± 40 мВ | 16 бит | Y = ± 0,04 % | Y = ± 0,05 % /10 °С |
| AI8CN, 8 ан. входов | от 0/4 до 20 мА | 16 бит | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
| AII4H, 4 ан.входа | от 0/4 до 20 мА | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AII8CN, 8 ан. входов | от 0/4 до 20 мА | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AII8C, 8 ан. входов | от 0/4 до 20 мА | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AII8V, 8 ан. входов | от 0/1 до 5 В | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AO4DV, 4 ан. выхода | 14 бит | ± 10 В | Y = ± 0,1 % | Y = ± 0,05 % /10 °С |
от 0/4 до 20 мА
AOI4C, 4 ан. выхода
14 бит
Y = ± 0,01 % /10 °С
Y = ± 0,1 %
от 0/4 до 20 мА
AOI4H, 4 ан. выхода
14 бит
Y = ± 0,01 % /10 °С
Y = ± 0,1 %
± 72 мВ ± 144 мВ ± 288 мВ ± 576 мВ
ТП:
J от минус 210 до 1200 oC K от минус 200 до 1372 oC T от минус 200 до 400 oC E от минус 200 до 1000 oC
TCI8, 8 входов, мВ или термопары1
16
бит
S от минус 50 до 1768 oC R от минус 50 до 1768 oC B от 250 до 1820 oC N от минус 200 до 1300 oC G от 4,4 до 2316 oC C от 4,4 до 2316 oC D от минус 17,7 до 2316 oC PlatineI II от 0..1300 oC
Y = ± 0,02 %2
Y = ± 0,02 %**
Y = ± 0,02 %**
Y = ± 0,02 %**
А = ± 0,76 oC** А = ± 0,88 oC** А = ± 0,86 oC** А = ± 0,81 oC** А = ± 4,8 oC** А = ± 4,8 oC** А = ± 4,8 oC** А = ± 1,44 oC** А = ± 1,7 oC** А = ± 1,8 oC** А = ± 1,7 oC** А = ± 0,72 oC**
± 0,16 °C ± 0,10 oC ± 0,09 oC ± 0,09 oC ± 0,08 oC ± 0,06 oC ± 0,40 oC ± 0,12 oC ± 0,15 oC
А
А
А
А
А
А
А
А
А
16
бит
TII4W3, TII4W4, 4 входа термо-преобр. сопротивления (3х и 4-х проводное подключение соответственно)
Термопреобразователи сопротивления
Cu-50 от минус 100 до 260 oC Pt-100 от минус 17,77 до 99,999 oC Cu-100 от минус 190 до 150 oC Ni-100 от минус 40 до 140 oC Cu-100 от минус 100 до 260 oC Ni-100 от минус 60 до 180 oC Pt-100 от минус 200 до 850 oC Ni-1000 от минус 100 до 204 oC Pt-1000 от минус 200 до 500 oC
А = ± 0,08 oC** А = ± 0,05 oC** А = ± 0,04 oC** А = ± 0,05 oC** А = ± 0,04 oC** А = ± 0,03 oC** А = ± 0,20 oC** А = ± 0,06 oC** А = ± 0,08 oC**
| 1 | 2 | 3 | 4 | 5 |
| FI4V, 4 входа период следов. имп.; счет импульсов | 1«мп — 5 мкс ?след.имп от 1 мГц до 100 кГц | 24 бит | 5 = ± 0,015 %** | |
| FI4S5, 4 входа период следов. имп.; счет импульсов | 1«мп — 1 мкс ?след.имп от 1 мГц до 400 кГц | 24 бит | 5 = ± 0,015 %** | |
| FI4S24, 4 входа период следов. имп.; счет импульсов | ^мп — 1 мкс ?след.имп от 1 мГц до 400 кГц | 24 бит | 5 = ± 0,015 %** | |
| AIF4E, 4 входа и 4 выхода | от минус 24 до 0 В | 16 бит | Y = ± 0,1 % | Y = ± 0,01 % /10 °С |
| 16 бит | от 4 до 20 мА | Y = ± 0,2 % | Y = ± 0,02 % /10 °С | |
| AIF4V, 4 входа и 4 выхода | от 0 до 24 В | 16 бит | Y = ± 0,1 % | Y = ± 0,01 % /10 °С |
| 16 бит | от 4 до 20 мА | Y = ± 0,2 % | Y = ± 0,02 % /10 °С | |
| AIF8V, 8 входов | от 0 до 24 В ± 5 В | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AIT4C, 4 входа | от 0/4 до 20 мА от 0/2 до 10 В | 16 бит | Y = ± 0,05 % | Y = ± 0,01 % /10 °С |
| AIT4L, 4 входа | от минус 10 до 10 В | 16 бит | Y = ± 0,5 % | темпер. коэф. ± 300 млн -1/10 °С |
| AOI3S, 3 выхода | 14 битл | ± 100 мА* от 0/4 до 20 мА | Y = ± 0,1 % | Y = ± 0,01 % /10 °С |
| FII4, 4 входа период следов. имп.; счет импульсов | 1«мп — 5 мкс ^лед.имп £ 100 кГц | 24 бит | 5 = ± 0,015 %** | |
| * диапазон выходного сигнала при работе в комплекте с усилителем AO-AMPL. Без усилителя диапазон выходного сигнала: ± 40 мА. ** в рабочих условиях. | ||||
Таблица 3 - Характеристики измерительных преобразователей (усилителей тока)
| Тип измерительного преобразователя | Вход | Выход | Пределы допускаемой приведенной погрешности в рабочих условиях |
| AO-AMPL | ± 25 мА | ± 2,5 А | ± 1 % |
| Тип измерительного преобразователя (изготовитель) | Вход | Выход | Пределы допускаемой основной приведенной погрешности | Допускаемый температурный коэффициент |
| IPAQ-21LX, IPAQ-22LX (Inor Process AB, Shweden) | от минус 10 до 500 мВ, ТС: Pt100, Pt1000, Ni100 3-х и 4-х пров. соед.; ТП: B, E, J, K, L, N, R, S, T, U | от 4 до 20 мА | ± 0,1 % диапазона | ± 0,01 %/°С |
| KFD2-STC4-Ex1 (Pepperl+Fuchs Gmbh, Г ермания) | от 0/4 до 20 мА | от 0/4 до 20 мА | ± 0,1 % от верхнего предела диапазона | ± 0,4 мкА/°С |
| MTL5074 (MEASUREMEENT TECHNOLOGY Ltd, Великобритания) | ± 75 мВ, от 3 до 150 мВ от 0 до 400 Ом ТС: Pt100, Pt1000, Ni100 2-х, 3-х и 4-х пров. соед.; ТП: B, E, J, K, N, R, S, T | от 4 до 20 мА | ± 0,1 % диапазона | ± 0,01 %/°С |
| mD321, mD323 (Pepperl+Fuchs El-con s.r.l., Италия) | от 4 до 20 мА | от 4 до 20 мА или от 1 до 5 В | ± 0,1 % диапазона | ± 0,01 %/ °С |
| Примечания. 1 Дискретные модули, пассивные барьеры искрозащиты, источники питания, процессоры, входящие в состав комплекса, не являются измерительными компонентами и не требуют свидетельства об утверждении типа. 2 Предел допускаемой погрешности ИК комплекса, состоящего из измерительного преобразователя (таблицы 3 и 4) и модуля (таблица 2) по модулю равен сумме модулей пределов погрешности измерительного преобразователя и модуля. 3 Могут использоваться другие типы барьеров искрозащиты (измерительных преобразователей) упомянутых изготовителей, внесенные в Г осударственный реестр средств измерений. | ||||
Рабочие условия эксплуатации:
- температура окружающего воздуха: комплексов - от 15 до 30 °С; модулей аналогового ввода/вывода и барьеров - от 0 до 55 °С (нормальная температура 25 °С);
- относительная влажность от 5 до 95 % без конденсации;
- напряжение питания 220 В ± 10 % частотой (47 - 63) Гц; (18 - 32) В пост. тока.
Потребляемая мощность, габаритные размеры и масса зависят от конфигурации комплексов.
наносится типографским методом на титульный лист руководства по эксплуатации.
Комплектность комплексов определяется кодом заказа. В комплект поставки также
входят:
-комплект технической документации;
-комплект общесистемного программного обеспечения;
-ЗИП.
осуществляется в соответствии с документом МИ 2539-99 "ГСИ. Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки" с изменением № 1, утвержденным ФГУП «ВНИИМС» 28.11.2011 г.
Основное оборудование для поверки:
- калибраторы процессов прецизионные Fluke 7526A. Пределы допускаемой основной погрешности воспроизведения сопротивления в диапазоне от 5 до 400 Ом: ± 0,015 Ом. Пределы допускаемой основной погрешности воспроизведения силы постоянного тока в диапазоне от 0 до 100 мА: ± (0,00005 I + 1 мкА), где I - задаваемая сила тока.
- мультиметры цифровые прецезионные Fluke 8508A. Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне ± 200 мА: ± (0,0048 % показаний + 0,0004 % предела измерений). Пределы допускаемой основной погрешности измерения силы постоянного тока в диапазоне ± 20 А: ± (0,04 % показаний + 0,002 % предела измерений). Пределы допускаемой основной погрешности измерения напряжения постоянного тока в диапазоне ± 20 В: (0,00035 % показаний + 0,00002 % предела измерений);
- генератор сигналов Г5-60. Погрешность установки длительности Д = ± (10-6t + 10 нс), где t - задаваемая длительность;
- калибратор универсальный Н4-7. Пределы допускаемой основной погрешности: (± (0,002 % U+ 0,00025 % ип) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 200 мВ; ± (0,002 % U+ 0,00015 % №) в режиме воспроизведения напряжения постоянного тока в диапазоне от 0 до 10 В, ± (0,004 % I+ 0,0004 % !п) в режиме воспроизведения силы постоянного тока в диапазоне от 0 до 20 мА);
- мера электрического сопротивления постоянного тока многозначная Р 3026-1 (кл.т. 0,002/1,5 • 10-6).
Метод измерений приведён в руководстве по эксплуатации.
Нормативные документы, устанавливающие требования к комплексам измерительновычислительным и управляющим Valmet DNA
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Об
щие технические условия
| Зарегистрировано поверок | 10 |
| Поверителей | 1 |
| Актуальность данных | 19.11.2024 |
