Омметры цифровые 7556, 62527-15

Назначение

Омметры цифровые серии 7556, (модели 755601, 755611), (далее - омметры) предназначены для измерения электрического сопротивления постоянному току.

Описание

Принцип работы омметров основан на измерении напряжения на участке цепи при протекании через него силы постоянного электрического тока (метод амперметра-вольтметра). Измерения осуществляют по четырехпроводной схеме.

Омметры обладают следующими функциями: компаратора, проверки контакта, печати при подключении внешнего печатающего устройства по интерфейсу Centronics, подключения персонального компьютера по интерфейсам RS-232, удаленного режима работы при использовании интерфейса GB-IP (опционально), возможно хранение до 2000 результатов измерений в памяти прибора.

Омметры обеспечивают работу в режиме разбраковки изделий электронной техники по отклонению результата измерений электрического сопротивлений (в диапазоне, устанавливаемом пользователем) от установленного номинального значения.

Модификации омметров отличаются точностью измерений и разрядностью индикации. Для модели 755601 - 6 разрядов индикации, для модели 755611 - 7 разрядов индикации.

Каждая модификация оснащена четырьмя жидкокристаллическими дисплеями: установочным дисплеем, базовым дисплеем, дисплеями верхнего и нижнего пределов.

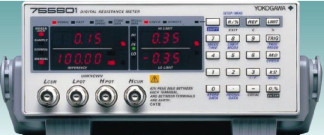

Фотографии общего вида омметров приведены на рисунках 1, 2.

Программное обеспечение

Омметры цифровые серии 7556 имеют встроенное программное обеспечение (ВПО), которое выполняет функции сбора, обработки, хранения и передачи измеренных данных. Идентификационные данные ВПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО омметров цифровых 7556

Защита омметров от преднамеренного изменения ВПО через внутренний интерфейс (вскрытие прибора) обеспечивается нанесением клейм (пломб) на корпус прибора.

Защита ВПО омметров от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.

Технические характеристики

Основные метрологические характеристики омметров цифровых представлены в таблицах 2, 3.

Погрешность нормирована для работы в диапазоне температур свыше 18 до 28 °С и времени прогрева 30 минут. При работе в диапазонах температур от 5 до 18 °С и свыше 28 до 40 °С необходимо учитывать температурный коэффициент ± (1/10 погрешности измерений)/ °С.

Рабочие условия эксплуатации:

-    температура окружающего воздуха от 5 °С до плюс 40 °С, (нормальная температура от 18 до 28 °С);

-    относительная влажность от 20 до 80 % без конденсации;

-    атмосферное давление не менее 79,46 кПа (596 мм рт.ст.);

-    температура транспортирования и хранения от минус 25 °С до плюс 60 °С.

Г абаритные размеры, мм не более    213х88х350;

Масса, кг, не более    4.

Таблица 3 - Метрологические характеристики омметров цифровых модели 755611

Комплектность

Мультиметры цифровые серии 7556 (в соответствии с заказом),

Руководство по эксплуатации на русском языке (в соответствии с заказом),

Поверка

осуществляется в соответствии с ГОСТ 8.366-79 «ГСИ. Омметры цифровые. Методы и средства поверки».

Перечень основных средств поверки:

Мера электрического сопротивления однозначная Р4013 - 1 МОм, кл. т. 0,005;

Мера электрического сопротивления однозначная Р4023 - 10 МОм, кл. т. 0,005;

Мера электрического сопротивления однозначная Р4033 - 100 МОм, кл. т. 0,005;

Мера электрического сопротивления многозначная Р3 026/2 (0,1 - 105 Ом) кл.т. 0,005

Нормативные документы, устанавливающие требования к омметрам цифровым серии 7556

ГОСТ Р 8.764-2011 «ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления».

ГОСТ 22261-94 «ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия»
