Трансформаторы напряжения SVS 550, 62528-15

62528-15
Трансформаторы напряжения SVS 550 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Карточка СИ
Номер в госреестре 62528-15
Наименование СИ Трансформаторы напряжения
Обозначение типа СИ SVS 550
Изготовитель "Trench Germany GmbH", Германия
Год регистрации 2015
МПИ (интервал между поверками) 8 лет
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Трансформаторы напряжения SVS 550 (далее по тексту - трансформаторы) предназначены для передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.

Описание

Трансформаторы относятся к классу измерительных преобразователей. Принцип действия трансформаторов основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.

Трансформаторы заземляемые, однофазные, с элегазовой изоляцией. Имеют одну первичную обмотку, две основные вторичные обмотки и одну дополнительную вторичную обмотку. Сборка помещена в корпус, заполняемый после подсоединения элегазом под давлением 4,9 бар при 20 °С. Рабочее давление элегаза контролируется манометром с компенсацией температуры. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Высоковольтный ввод расположен наверху стеклоэпоксидной трубы и силиконовыми ребрами. Вторичные обмотки трансформаторов подсоединены к герметизированным выводам клеммной коробки посредством обжимных соединений. Клеммная коробка снабжена съемной крышкой и размещена на нижней части трансформатора.

Трансформаторы предназначены для наружной установки. Рабочее положение трансформаторов - вертикальное.

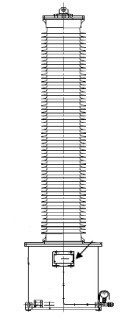

Внешний вид и место пломбирования трансформаторов представлены на рисунке 1.

Таблица 1- Метрологические и технические характеристики трансформаторов

Характеристика

Значение

Класс напряжения, кВ

500

Номинальное напряжение первичной обмотки, кВ

500/V3

Номинальное напряжение основных вторичных обмоток, В

100/V3

Номинальное напряжение дополнительной вторичной обмотки, В

100

Класс точности основных вторичных обмоток

0,2

Класс точности дополнительной вторичной обмотки

Номинальные нагрузки основных вторичных обмоток, В-А

10; 100

Номинальная нагрузка дополнительной вторичной обмотки, В • А

50

Номинальная частота, Гц

50±0,5

Г абаритные размеры, мм, не более (высота х диаметр)

5430x990

Масса трансформаторов в сборе, кг, не более

1510

Срок службы, лет, не более

30

Климатическое исполнение и категория размещения по ГОСТ 15150-69 УХЛ 4, при этом диапазон изменения температуры окружающего воздуха от минус 55 до 40 °С

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.

Комплектность

Таблица 2 - Комплектность трансформаторов

Наименование изделия

Кол-во

Трансформатор напряжения SVS Зав.№№ 139483-139488

6 шт.

Паспорт

6 экз.

Поверка

осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Основные средства поверки представлены в таблице 3.

Таблица 3 - Основные средства поверки

Наименование

Г осреестр №

Характеристики

Трансформатор напряжения измерительный эталонный NVOS

32397-06

Пределы допускаемой основной погрешности по напряжению + 0,01 %

Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3 Т1»

39952-08

Пределы допускаемой основной погрешности по напряжению + 0,1 %

Сведения о методах измерений

отсутствуют.

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения SVS 550

1.    ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

2.    ГОСТ Р 8.746-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/V3 до 750/V3 кВ

3.    Техническая документация фирмы-изготовителя.

62528-15
Номер в ГРСИ РФ:
62528-15
Производитель / заявитель:
"Trench Germany GmbH", Германия
Год регистрации:
2015
