| Номер в госреестре | 62529-21 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | серий PSB7 |
| Изготовитель | Компания "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2021 |
| Срок свидетельства | 28.07.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока серий PSB7, PSU7, PSW7 (далее - источники) предназначены для воспроизведения напряжения и силы постоянного тока.
По принципу действия источники относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на ВЧ преобразователе. Управление и контроль режимами работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотных переключателей, расположенных на лицевой панели источников.
Источники выпускаются в ряде модификаций, отличающихся максимальной выходной мощностью; диапазонами установки выходных параметров - напряжения, силы тока, наличием дополнительных режимов. Источники имеют 17 модификаций:
- серия PSB7: PSB7 2400L, PSB7 2800L, PSB7 2400L2, PSB7 2400H, PSB7 2800H,
PSB7 2800LS;
- серия PSU7: PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25;
- серия PSW7: PSW7 250-4.5, PSW7 250-9, PSW7 250-13.5, PSW7 800-1.44, PSW7 800-2.88, PSW7 800-4.32.
Все модификации источников имеют один выходной канал, кроме модификации PSB7 2400L2, которая имеет два независимых канала. Значения параметров нормируются для каждого канала независимо друг от друга. Модификация PSB7 2800LS имеет режим работы только совместно с модификацией PSB7 2800L (параллельное включение).
Источники оснащены цифровыми измерителями напряжения и силы тока (кроме модификации PSB7 2800LS), которые позволяют контролировать одновременно оба параметра. Конструкция источников обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.
На передней панели источников расположены: кнопка включения питания; дисплей для отображения значений напряжения и силы тока на выходе (кроме модификации PSB7 2800LS); вращающийся регулятор (в модификациях серий PSU7 и PSW7 - два регулятора) для установки выходных параметров; функциональные кнопки; кнопка включения/отключения выхода; выходные разъемы (для серий PSU7, PSW7 и модификации PSB7 2800LS выходные разъемы расположены на задней панели), интерфейс USB (в модификациях серий PSU7 и PSW7).
На задней панели источников расположены: разъем сети питания; интерфейсы дистанционного управления; клеммы для четырехпроводного подключения нагрузки; выходные клеммы. В зависимости от модификации источников, разъемы и клеммы на задней панели могут отличаться конструкцией и расположением.
Для предотвращения несанкционированного доступа к внутренним частям источников пломбируется один из крепежных винтов на корпусе. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
Общий вид источников, места нанесения знака утверждения типа, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Серийный (заводской) номер, идентифицирующий каждый экземпляр источников, в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на нижней панели.
Б

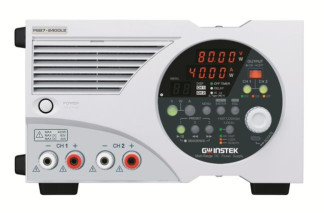

Серия PSB7
Серия PSW7

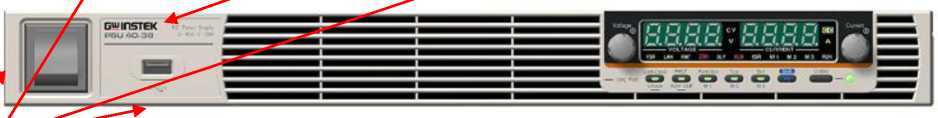

Серия PSU7

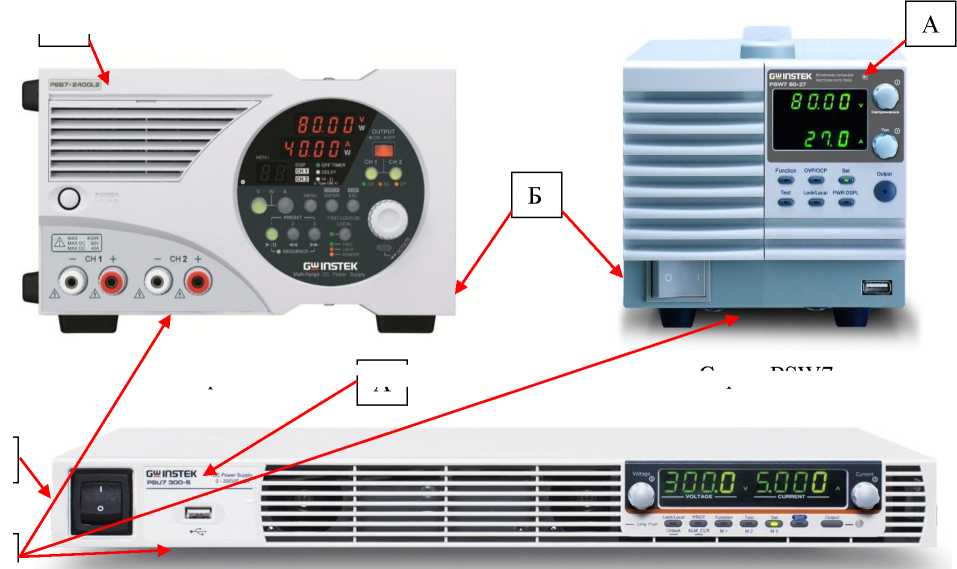

Рисунок 1 - Общий вид источников, места нанесения знака утверждения типа (А), схема пломбировки от несанкционированного доступа (Б) и место нанесения заводского номера (В)
Программное обеспечение (ПО) источников записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GW-INSTEK |
| Номер версии (идентификационный номер ПО) | не ниже 1.00 |
Таблица 1 - Метрологические характеристики
| Модификация | Диапазон установки выходного напряжения, В | Диапазон установки выходного тока, А | Максимальная выходная мощность, Вт | Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, мВ | Пределы допускаемой абсолютной погрешности воспроизведения силы выходного тока, мА |
| PSB7 2400L | от 0,00 до 80,00 | от 0,00 до 40,00 | 400 | ±(0,002 •ивых+20) | ±(0,003 -Ьых+20) |
| PSB7 2800L | от 0,00 до 80,00 | от 0,00 до 80,00 | 800 | ±(0,002^вых+20) | ±(0,003-Ьых+20) |
| PSB7 2400L2 1) | от 0,00 до 80,00 | от 0,00 до 40,00 | 400 | ±(0,002 •ивых+20) | ±(0,003 -Ьых+20) |
| PSB7 2800LS 2) | от 0,00 до 80,00 | от 0,00 до 80,00 | 800 | - | - |
| PSB7 2400H | от 0,0 до 800,0 | от 0,00 до 3,00 | 400 | ±(0,002 •ивых+200) | ±(0,003 -Ьых+20) |
| PSB7 2800H | от 0,0 до 800,0 | от 0,00 до 6,00 | 800 | ±(0,002-ивых+200) | ±(0,003 -Ьых+20) |
| PSU7 6-200 | от 0,000 до 6,000 | от 0,0 до 200,0 | 1200 | ±(0,001-Цвых+12) | ±(0,002 -Ьых+600) |
| PSU7 12.5-120 | от 0,00 до 12,50 | от 0,0 до 120,0 | 1500 | ±(0,001-Цвых+25) | ±(0,002-Ьых+360) |
| PSU7 20-76 | от 0,00 до 20,00 | от 0,00 до 76,00 | 1520 | ±(0,001-иВых+40) | ±(0,002-Ьых+228) |
| PSU7 40-38 | от 0,00 до 40,00 | от 0,00 до 38,00 | 1520 | ±(0,001-иВых+80) | ±(0,002-Ьых+114) |
| PSU7 60-25 | от 0,00 до 60,00 | от 0,00 о 25,00 | 1500 | ±(0,001-иВых+120) | ±(0,002-Ьых+75) |
| PSW7 250-4.5 | от 0,0 до 250,0 | от 0,00 до 4,50 | 360 | ±(0,001- ивых+200) | ±(0,001-Ьых+5) |
| PSW7 250-9 | от 0,0 до 250,0 | от 0,00 до 9,00 | 720 | ±(0,001-иВых+200) | ±(0,001-Ьых+10) |
| PSW7 250-13.5 | от 0,0 до 250,0 | от 0,00 до 13,50 | 1080 | ±(0,001-иВых+200) | ±(0,001-Ьых+20) |
| PSW7 800-1.44 | от 0,0 до 800,0 | от 0,000 до 1,440 | 360 | ±(0,001-иВых+400) | ±(0,001-Ьых+2) |
| PSW7 800-2.88 | от 0,0 до 800,0 | от 0,000 до 2,880 | 720 | ±(0,001-иВых+400) | ±(0,001-Ьых+4) |
| PSW7 800-4.32 | от 0,0 до 800,0 | от 0,000 до 4,320 | 1080 | ±(0,001-иВых+400) | ±(0,001<!вых+6) |
| Примечания, здесь и далее ивых - значение выходного напряжения по показаниям поверяемого прибора, В 1вых - значение силы выходного тока по показаниям поверяемого прибора, А 1) Источники имеют два независимых канала. Значения параметров нормируются для каждого канала при их независимой работе. 2) Источник PSB7 2800LS имеет режим работы только совместно с PSB7 2800L (параллельное включение). | |||||
Продолжение таблицы 1
| Модификация | Допускаемый уровень пульсаций выходного напряжения, мВ3) | Допускаемый уровень пульсаций выходного тока, мА3) | Нестабильность выходного напряжения при изменении силы тока в нагрузке, мВ4) | Нестабильность выходного тока при изменении напряжения на нагрузке, мА5) | Нестабильность выходного напряжения при изменении напряжения питания, мВ6) | Нестабильность выходного тока при изменении напряжения питания, мА6) |
| PSB7 2400L | 4 | 30 | ±(0,0001- иьых+3) | ±(0,0002 -Ьых+3) | ±(0,0001- ивых+2) | ±(0,0001-Ьых+2) |
| PSB7 2800L7) | 6 | 60 | ±(0,0001- иьых+3) | ±(0,0002 -Ьых+3) | ±(0,0001- ивых+2) | ±(0,0001-Ьых+2) |
| PSB7 2400L2 | 4 | 30 | ±(0,0001-иВых+3) | ±(0,0002 -Ьых+3) | ±(0,0001- ивых+2) | ±(0,0001-Ьых+2) |
| PSB7 2800LS | - | - | - | - | - | - |
| PSB7 2400H | 20 | 15 | ±(0,0001- иВых+30) | ±(0,0005-Ьых+15) | ±(0,0001-ивых+20) | ±(0,0005 -Ьых+10) |
| PSB7 2800H | 25 | 20 | ±(0,0001- иВых+30) | ±(0,0005-!вых+15) | ±(0,0001-ивых+20) | ±(0,0005 -Ьых+10) |
| PSU7 6-200 | 8 | 400 | ±2,6 | ±45 | ±2,6 | ±22 |
| PSU7 12.5-120 | 8 | 240 | ±3,25 | ±29 | ±3,25 | ±14 |
| PSU7 20-76 | 8 | 152 | ±4 | ±20,2 | ±4 | ±9,6 |
| PSU7 40-38 | 8 | 95 | ±6 | ±12,6 | ±6 | ±5,8 |
| PSU7 60-25 | 8 | 75 | ±8 | ±10 | ±8 | ±4,5 |
| PSW7 250-4.5 | 15 | 10 | ±130 | ±9,5 | ±128 | ±9,5 |
| PSW7 250-9 | 15 | 20 | ±130 | ±14 | ±128 | ±14 |
| PSW7 250-13.5 | 15 | 30 | ±130 | ±18,5 | ±128 | ±18,5 |
| PSW7 800-1.44 | 30 | 5 | ±405 | ±6,44 | ±403 | ±6,44 |
| PSW7 800-2.88 | 30 | 10 | ±405 | ±7,88 | ±403 | ±7,88 |
| PSW7 800-4.32 | 30 | 15 | ±405 | ±9,32 | ±403 | ±9,32 |
| Примечания, здесь и далее 3) Для модификаций с максимальным выходным напряжением от 6 до 20 В значение пульсаций нормировано в диапазоне от 2 В и до 100 % диапазона выходного напряжения. Для остальных модификаций значение нормировано в пределах от 10 % до 100 % диапазона выходного напряжения или тока. 4) При изменении силы тока нагрузки от 0 до 100 % и подключении точки обратной связи. 5) При постоянном напряжении питания и изменении напряжения на нагрузке от 10 % до 100 %. 6) При напряжении питания от 90 до 132 В или от 170 до 265 В с постоянной нагрузкой. 7) Источник PSB7 2800L имеет как независимый режим работы, так и совместный с блоком расширения PSB7 2800LS (параллельное подключение). При совместной работе значения нестабильности и пульсаций увеличивается в N раз, где N - количество параллельно соединенных устройств. Максимальное число параллельно соединенных устройств 4 (вместе с управляющим блоком PSB7 2800L). | ||||||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания частотой 50/60 Гц, В | от 85 до 265 |
| Габаритные размеры (длинахширинахвысота), мм, не более | |
| - PSB7 2400L, PSB7 2800L, PSB7 2400L2, PSB7 2400H, PSB7 2800H, PSB7 2800LS | 210x124x290 |
| - PSW7 250-4.5, PSW7 800-1.44 | 71x124x350 |
| - PSW7 250-9, PSW7 800-2.88 | 142x124x350 |
| - PSW7 250-13.5, PSW7 800-4.32 | 214x124x350 |
| - PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25 | 423x44x448 |
| Масса, кг, не более | |
| - PSB7 2400L, PSB7 2400H | 5,0 |
| - PSB7 2800H | 6,0 |
| - PSB7 2800L, PSB7 2400L2, PSB7 2800LS | 7,0 |
| - PSW7 250-4.5, PSW7 800-1.44 | 3,0 |
| - PSW7 250-9, PSW7 800-2.88 | 5,3 |
| - PSW7 30-108, PSW7 80-40.5, PSW7 160-21.6 | 7,5 |
| - PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25 | 8,7 |
| Нормальные условия измерения: - температура окружающего воздуха, °С - относительная влажность, %, не более | от +15 до +25 80 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность (при температуре +35 °С), %, не более | от 0 до +40 80 |
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность
| Наименование | Обозначение | Количество, шт. |
| Источник питания | 1 шт. | |
| Кабель питания | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
приведены в п. 6 «Порядок работы с источниками питания» руководства по эксплуатации.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Техническая документация компании «Good Will Instrument Co., Ltd.», Тайвань.
