Каналы измерительные № 2 четырехканальные телеуправляемых диагностических комплексов ТДК-400-М-Л, 62530-15

Назначение

Каналы измерительные № 2 четырехканальные телеуправляемых диагностических комплексов ТДК-400-М-Л (далее ТДК-400-М-Л) (далее каналы измерительные № 2) предназначены для измерений толщины стенок трубопровода, выявления и идентификации потерь металла на наружной поверхности трубы (сплошная, язвенная коррозия, забоины), выявления внутренних дефектов стенок трубы.

Описание

Принцип работы каналов измерительных № 2 основан на ультразвуковом методе измерения толщины стенок трубопровода (эхо-импульсный метод), при котором осуществляется измерение времени задержки донного ультразвукового импульса при отражении от внутренней поверхности металла с помощью модуля электромагнитно-акустического ЭМА-М/ЭМА-М-СВ/ ЭМА-М-ПВ (далее модуль ЭМА-М). Для возбуждения и приема ультразвуковых колебаний в объекте контроля используется электромагнитно-акустические преобразователи ЭМАП (далее -ЭМАП), которые подключаются к модулю ЭМА-М. Способ подключения ЭМАП и модуля ЭМА-М должен осуществляться с помощью разъема типа «Вилка 26 pin типа D-SUB».

Измерительные каналы № 2 состоят из следующих компонентов:

1)    измерительных компонентов - первичный измерительный преобразователь (модуль электромагнитно-акустический ЭМА-М / ЭМА-М-СВ / ЭМА-М-ПВ);

2)    вычислительных компонентов - автоматизированные рабочие места оператора (компьютер оператора/контролера с установленным программным комплексом ВТД);

3)    связующих компонентов - технические устройства и средства связи, используемые для приёма и передачи сигналов, несущих информацию об измеряемой величине от одного компонента к другому (блок управления БУ-ВСД-М-Л, линия связи, взрывобезопасное средство доставки ВСД-М-Л / ВСД-М-Л-1 / ВСД-М-Л-2 (далее ВСД-М-Л) и средство доставки кабеля СДК-М-Л (далее СДК-М-Л));

4)    вспомогательных компонентов - технические устройства, обеспечивающие нормальное функционирование, но не участвующие непосредственно в измерительных преобразованиях (пульт управления ПУ-ВСД-М).

Камера телевизионная обзорная КТО-8В (входит в состав модуля ЭМА-М) обеспечивает наблюдение оператора за наведением ЭМАП на точку контроля стенки трубопровода.

Камера телевизионная обзорная КТО-8В выполняет следующие функции:

-    освещение зоны обзора;

-    формирование телевизионного изображения зоны обзора и передача по линиям связи и связующим компонентам. Далее сформированное телевизионное изображение передается в программный комплекс ВТД (далее программный комплекс).

Управление связующими компонентами и измерительными компонентами осуществляется с помощью вспомогательных компонентов.

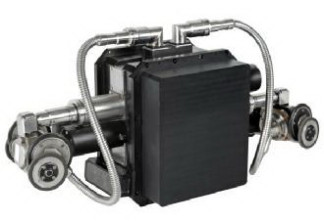

Внешний вид основных компонентов каналов измерительных № 2 приведены на рисунке 1 и 2.

Объектом контроля являются технологические трубопроводы нефтяной, газовой и энергетической промышленности и изготовленные из углеродистых и низколегированных сталей (СТ3, Сталь 20, 17Г1С, 09Г2С, 10ХСНД, 17ХСНД и т.д.) условным диаметром от 700 до 1400 мм и с толщиной стенки от 6 до 30 мм.

Программное обеспечение

Программный комплекс состоит из:

-    Программное обеспечение RODIS;

-    Программное обкспечение EMAT Inspector;

Программное обеспечение (далее ПО) RODIS выполняет следующие функции:

-    управление вспомогательным техническим оборудованием и режимами работы модуля ЭМА-М.

ПО EMAT Inspector выполняет следующие функции:

—    управление процессом настройки и проведения контроля модулем ЭМА-М;

—    отображение результатов контроля, измерения в интерактивном режиме;

—    обработка результатов контроля;

—    архивирование результатов контроля;

—    просмотр и управление архивом видеоизображений.

ПО EMAT Inspector разделенно на метрологически значимую (EMAT Inspector) и незначимую части.

ПО RODIS относится к метрологически не значимому.

Идентификационные данные ПО метрологически значимой части приведены в таблице 1.

Таблица 1

Защита от несанкционированного доступа обеспечивается паролем, запрашиваемым

при входе в операционную систему.

Программный комплекс соответствует «среднему» уровню защиты от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.

Метрологические характеристики канала измерительного № 2 нормированы с учетом ПО.

Технические характеристики

1 Метрологические характеристики канала измерительного № 2 приведены в таблице 2.

Таблица 2

2    Электроснабжение модуля ЭМА-М осуществляется от ТДК-400-М-Л. Питание ТДК-400-М-Л осуществляется от промышленной сети напряжением в диапазоне от 187 до 242 В переменного тока частотой в диапазоне от 49 до 51 Гц. Мощность, потребляемая модулем ЭМА-М, должна составлять не более 50 Вт.

3    Условия эксплуатации

Измерительные компоненты канала измерительного № 2:

-    диапазон рабочих температур, °С

от минус 20 до плюс 45; от 84,0 до 106,7; не более 98.

2 в соответствии с Ex -

-    диапазон атмосферного давления, кПа

-    относительная влажность (при температуре 25 °С), %

Особые условия - взрывоопасные зоны класса 1 и

маркировкой, ГОСТ IEC 60079-14, IEC 60079-14.

Вычислительные компоненты канала измерительного № 2:

-    диапазон рабочих температур, °С

от 1 до 40; от 84,0 до 106,7; не более 80.

-    диапазон атмосферного давления, кПа

-    относительная влажность (при температуре 25 °С), %

для модуля ЭМА-М / ЭМА-М-СВ / ЭМА-М-ПВ, применяемого в трубопроводах с условным диаметром Ду 1000. Габаритные размеры модуля ЭМА-М / ЭМА-М-СВ / ЭМА-М-ПВ, применяемого в трубопроводах с условным диаметром Ду 1400, составляют не более

930 x 220 x 270 мм.

5 Показатели надежности

Срок службы каналов измерительных № 2 составляет не менее пяти лет.

Средняя наработка на отказ каналов измерительных № 2 с учетом проведения технического обслуживания составляет не менее 22000 ч.

Знак утверждения типа

наносится на маркировочную табличку, на титульный лист руководства по эксплуатации и паспорт на модуль ЭМА-М типографским способом.

Комплектность

Комплект поставки канала измерительного № 2 соответсвует таблице 4.

Таблица 4

Поверка

осуществляется по документу МП 2512-0011-2015 «Каналы измерительные № 2 четырехканальные телеуправляемых диагностических комплексов ТДК-400-М-Л. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 30.06.2015 г.

В перечень основного поверочного оборудования входит:

- комплект образцовых ультразвуковых мер толщины КМТ176М-1 (Госреестр № 6578-78).

Сведения о методах измерений

Метод измерений приведён в документе ИТЦЯ.401171.014 И1 «Модуль электромагнитно-акустический ЭМА-М. Инструкция по проведению контроля основого металла трубопроводов».

Нормативные и технические документы, устанавливающие требования к каналам измерительным № 2 четырехканальным телеуправляемых диагностических комплексов ТДК-400-М-Л

1    ИТЦЯ.463432.146 ТУ «Телеуправляемый диагностический комплекс ТДК-400-М-Л. Технические условия».

2    ИТЦЯ.401171.014 ТУ «Модуль электромагнитно-акустический ЭМА-М. Технические условия».
