| Номер в госреестре | 62531-15 |
| Наименование СИ | Тахометр цифровой |
| Обозначение типа СИ | ONO SOKKI HT-5500 |
| Изготовитель | "Ono Sokki Co., Ltd.", Япония |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Тахометр цифровой ONO SOKKI HT-5500 (далее - тахометр) предназначен для измерений частоты вращения.
Принцип работы тахометра основан на подсчёте количества импульсов, сформированных в результате движения исследуемого объекта, за единицу времени.
Тахометр позволяет производить измерения контактным (механическим) и бесконтактным (оптическим) методами.
При бесконтактном методе световой луч, сформированный в измерительном блоке тахометра, попадает на светоотражающую марку, нанесённую на исследуемый объект и, отражаясь от неё, попадает на фотоприёмник тахометра, где преобразуется в электрический сигнал. Последовательность отражённых от марки сигналов преобразуется в последовательность импульсов, частота которых пропорциональна частоте вращения (движения) исследуемого объекта.
При контактном методе последовательность импульсов формируется в результате вращения насадки контактного адаптера.
Тахометр состоит из измерительного блока и контактного адаптера.
Измерительный блок служит для формирования и приёма светового луча, преобразования его отражённого сигнала в последовательность импульсов и отображения полученного результата в заданном формате: об/мин, об/с, м/мин, мс, шт.
Контактный адаптер служит для соединения контактных насадок с измерительным блоком. На передней панели измерительного блока расположен цифровой дисплей, индикатор синхронизации и кнопка включения питания. Для выхода в меню настроек и изменения функциональных параметров используются навигационные клавиши. Внизу измерительного блока расположены импульсный выход, аналоговый выход и гнездо для подключения внешнего источника питания (6В, 0,5 А).
На задней панели измерительного блока предусмотрено место для установки 4-х элементов питания типа ААА и винтовое крепление для установки тахометра на штатив.

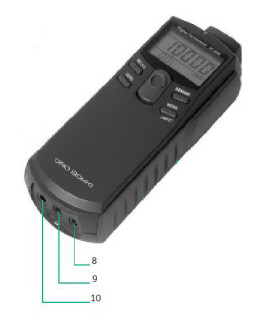

Внешний вид тахометра представлен на рисунке 1.
Тахометр поставляется вместе со встроенным программным обеспечением. Встроенное программное обеспечение установлено в ПЗУ тахометра и предназначено:
- для ввода и отображение функциональных параметров тахометра;
- для проведения и отображения результатов измерений;
- для хранения результатов измерений.
К метрологически значимому относится всё встроенное ПО.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | v1.00 |
| Номер версии (идентификационный номер) ПО | 1.00 |
| Цифровой идентификатор ПО* | - |
| Другие идентификационные данные, если имеются | - |
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «Высокий» по Р 50.2.077-2014.
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| метод измерений контактный | метод измерений бесконтактный | |
| Диапазон измерений частоты вращения, об/мин | 6.20000 | 6.99999 |
| Пределы допускаемой абсолютной погрешности измерений частоты вращения, об/мин | ± (0,0002 n +1емр) | |
| Расстояние до измеряемого объекта, мм | - | 20.300 |
| Время обновления результата измерений, с | 1 | |
| Память | 20 результатов измерений | |
| Дисплей | 5-значный LED, с подсветкой (высота символа 10,2 мм) | |
| Разрешающая способность, об/мин | 0,1 | |
| Электропитание - от сменных элементов питания типа ААА напряжение, В - от внешнего источника постоянного тока напряжение, В | 6 | |
| Условия эксплуатации: - температура - относительная влажность воздуха, % | 0 5 О 00 6 ^ 03 | |
| Габаритные размеры (д^в^ш), мм | 241х47,5х66 | 180,5х47,5х66 |
| Масса, не более, кг | 0,3 | |
| Срок службы, лет | 10 | |
| Средняя наработка на отказ, ч | 15000 | |
* 1
- 1 емр - единица младшего разряда; n - измеренное значение частоты.
наносится на заднюю панель тахометра методом штемпелевания и на титульный лист руководства по эксплуатации типографским способом.
Комплектность тахометра приведена в таблице 3.
Таблица 3
| Наименование | Обозначение | Количество |
| Измерительный блок | - | 1 |
| Контактный адаптер | HT-0502 | 1 |
| Насадка контактная торцевая | KS -300 | 1 |
| Насадка контактная радиальная | KS-200 | 1 |
| Набор отражающих марок | - | 25 |
| Наименование | Обозначение | Количество |
| Набор элементов питания | AAA | 4 |
| Кейс для переноски | - | 1 |
| Руководство по эксплуатации | - | 1 |
| Методика поверки | МП 253-2015-83 «Тахометр цифровой ONO SOKKI HT-5500. Методика поверки» | 1 |
осуществляется по документу МП 253-2015-83 «Тахометр цифровой ONO SOKKI HT-5500. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 10.08. 2015 г.
Основные средства поверки:
- генератор сигналов произвольной формы 33522А, Диапазон частот от 1 мкГц до 30 МГц, пределы допускаемой погрешности установки частоты выходного сигнала ±110-6f
- частотомер электронно-счётный 53131А, диапазон измерения частоты 0.225 МГц, относительная погрешность измерения частоты 5*10-6.
- установка тахометрическая поверочная УТ05-60, диапазон частот вращения 10.60000 об/мин, пределы допускаемой относительной погрешности задания частоты вращения ±0,05 %.
Методика измерений содержится в документе «Тахометр цифровой ONO SOKKI HT-5500. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тахометру цифровому ONO SOKKI HT-5500
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. Техническая документация изготовителя.
