| Номер в госреестре | 62532-15 |
| Наименование СИ | Контроллер цифровой |
| Обозначение типа СИ | CNi8C53-DC |
| Изготовитель | "OMEGA Engineering, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Контроллер цифровой CNi8C53-DC (далее - контроллер) предназначен для непрерывного измерения и преобразования сигналов силы постоянного тока и сигналов термопреобразователей сопротивления, а также для индикации результатов измерений при контроле технологических процессов газонаполнительной станции заправки баллонов на предприятии ООО «Праксайр Самара».
Принцип действия контроллера основан на измерении и преобразовании входных электрических сигналов в цифровую форму с помощью аналого-цифрового преобразования и последующем отображении результатов измерений на цифровом дисплее. Далее, при помощи цифро-аналогового преобразования сигналы преобразуются в аналоговые выходные сигналы постоянного тока в диапазоне от 4 до 20 мА.
Конструктивно контроллер выполнен в компактном пластиковом неразборном корпусе щитового монтажа, что защищает измерительные компоненты от несанкционированного доступа. На лицевой панели контроллера расположен жидкокристаллический дисплей и функциональные клавиши для управления и настройки контроллера.
Знак поверки наносится в правом верхнем углу на лицевой панели контроллера.

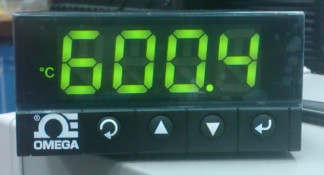

Фотография внешнего вида контроллера представлена на рисунке 1.
С п п и о и и. I
ПЕ о а ▼ <
ОМЕОА
Рисунок 1 - Внешний вид контроллера цифрового CNi8C53-DC
Контроллер имеет встроенное программное обеспечение (ПО), которое устанавливается в энергонезависимую память контроллера в производственном цикле заводом-изготовителем и в процессе эксплуатации изменению не подлежит.
Программное обеспечение контроллера относится к метрологически значимой части программного обеспечения.
Метрологические характеристики контроллера, указанные в таблице 2, нормированы с учетом встроенного программного обеспечения.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Встроенное ПО для CNi8C53-DC |
| Номер версии (идентификационный номер ПО) | не ниже 3.2 |
| Цифровой идентификатор ПО | - |
| Другие идентификационные данные (если имеются) | - |
Конструкция контроллера исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Таблица 2
| Вид входного сигнала | Диапазон измерений | Пределы допускаемой основной погрешности | Пределы допускаемой дополнительной погрешности/10 °С |
| Термопреобразователь сопротивления платиновый Pt100(1) | от 200 до 850 °С | ± 0,5 °С | ± 0,4 °С |
| Сила постоянного тока | от 4 до 20 мА | ± 0,03 % | ± 0,05 % |
Примечание:
Условное обозначение номинальной статической характеристики преобразования (НСХ) по
ГОСТ 6651-2009.
Выходной сигнал силы постоянного тока.......................................................................от 4 до 20 мА
Параметры электропитания:
- напряжение постоянного тока, В......................................................................................от 12 до 36;
- мощность, Вт.........................................................................................................................................3
Рабочие условия эксплуатации:
- температура окружающей среды, °С...................................................................................от 0 до 50
- относительная влажность воздуха, %, не более..............................................................................90
Габаритные размеры (длина х высота х глубина), мм, не более........................................96*48*74
Масса, кг, не более..................................................................................................................................1
наносится на титульный лист паспорта методом компьютерной графики и на корпус контроллера в виде наклейки.
Контроллер цифровой CNi8C53-DC 1 шт.
Паспорт 1 экз.
осуществляется в соответствии с документом МИ 2539-99 «Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки».
Основные средства поверки:
- калибратор процессов многофункциональный Fluke 726 (ГР № 52221-12): диапазон воспроизведения силы постоянного тока от минус 24 до 24 мА, пределы допускаемой основной погрешности ±(0,0002-I + 0,002 А); диапазон воспроизведения электрического сопротивления от 5 до 400 Ом, пределы допускаемой основной погрешности ±(0,00015 •R + 0,05 Ом).
приведены в соответствующем разделе паспорта на контроллер цифровой CNi8C53-DC.
Нормативные и технические документы, устанавливающие требования к контроллеру цифровому CNi8C53-DC
Техническая документация «OMEGA Engineering, Inc.», США.
