| Номер в госреестре | 62548-15 |
| Наименование СИ | Осциллографы цифровые стробоскопические |
| Обозначение типа СИ | АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 |
| Изготовитель | "Pico Technology ltd.", Великобритания |
| Год регистрации | 2015 |
| Срок свидетельства | 15.10.2025 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы цифровые стробоскопические АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 (далее -осциллографы) предназначены для исследования формы и измерений амплитудных и временных параметров электрических сигналов.
Осциллографы являются многофункциональными средствами измерений параметров сигналов. Принцип действия основан на считывании дискретных значений исследуемого сигнала с использованием коротких стробирующих импульсов, временное положение которых изменяется с использованием развертывающего пилообразного напряжения и индикацией выборки сигнала с результатами измерений на экране внешнего персонального компьютера (ПК). Управление осциллографами осуществляется по интерфейсам USB и LAN (для модели АКИП - 4112 - только по USB) от внешнего ПК, питание — от универсального сетевого адаптера.
Конструктивно каждый осциллограф выполнен в виде портативного прибора. На передней панели осциллографов располагаются: измерительные разъемы, разъемы внешней синхронизации, дополнительные входные и выходные разъемы (в зависимости от модели это могут быть разъемы: вход для восстановления тактовой частоты, выход синхронизации, выходы для подключения преобразователей для формирования перепада напряжения, вход для подключения оптического конвертора). На задней панели осциллографов располагаются: разъем для подключения сетевого адаптера питания, интерфейсы управления, выход вспомогательного генератора псевдо-случайной последовательности и импульсного сигнала (кроме модели АКИП-4112).
Модели осциллографов отличаются полосой пропускания, количеством измерительных каналов, наличием дополнительных входов и выходов с ненормируемыми метрологическими характеристиками.
Внешний вид осциллографов представлен на рисунке 1. На рисунке 2 приведена схема пломбировки от несанкционированного доступа и нанесения знака поверки. Пломбировка и знак поверки представляют из себя наклейку. Пломбировка наносится в месте соединения панелей корпуса осциллографов. Знак поверки наносится наклеиванием на верхней панели осциллографов.
устанавливается на внешний компьютер и служит для дистанционного управления работой осциллографов, управления режимами работы, задания режимов отображения формы исследуемого сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» по Р50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| идентификационное наименование АКИП-4112, АКИП-4112/1 АКИП-4112/2, АКИП-4112/3, АКИП-4112/7 | PicoScope PicoSample |
| идентификационный номер версии: | Не ниже 2.2.15.0 |
| Цифровой идентификатор ПО | нет данных |
| Другие идентификационные данные, если имеются | нет данных |
АКИП-4112/6 АКИП-4112/7

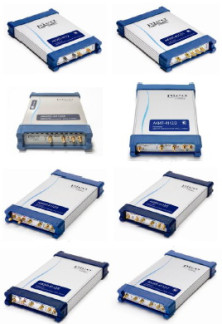

Рисунок 1 - Внешний вид осциллографов
Рисунок 2 - Схема пломбировки от несанкционированного доступа (A) и нанесения знака
поверки (Б)
представлены в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики | |
| 1 | 2 | |
| Полоса пропускания, ГГц | АКИП-4112, АКИП-4112/1 | от 0 до 12 или от 0 до 8 (переключаемая) |
| АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | от 0 до 20 или от 0 до 10 (переключаемая) | |
| Время нарастания переходной характеристики т, пс, не более | АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | 350 / Бпроп, где Бпроп - полоса пропускания осциллографа, ГГц |
| Количество каналов | АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6 | 2+ вход внешней синхронизации |
| АКИП-4112/7 | 4+ вход внешней синхронизации | |
| 1 | 2 | |
| Диапазон коэффициента отклонения (Ко ), мВ/дел | АКИП-4112, АКИП-4112/1 | от 2 до 500 |
| АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | от 1 до 500 | |
| Максимальное входное напряжение, В | ± 2 | |
| Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В | ± (0,02ККо + 0,002), где К- число делений по вертикали КО - установленный коэффициент отклонения, В/дел | |
| Диапазон коэффициента развертки (Кр) | АКИП-4112, АКИП-4112/1 | от 10 пс/дел до 50 мс/дел |
| АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | от 5 пс/дел до 3,2 мс/дел | |
| Пределы допускаемой абсолютной погрешности измерения временных интервалов, с | ± (0,002 Тизм + 15 10-12) для Кр > 200 пс/дел, ± (0,05Тизм + 5 10-12) для Кр < 200 пс/дел, где Тизм - измеренный временной интервал, с Кр - установленный коэффициент развертки | |
| Входное сопротивление, Ом | 50 ± 1 | |
| Тип разъема измерительного канала | АКИП-4112, АКИП-4112/1 | соединитель SMA-типа |
| АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | соединитель К-типа (2.92 мм) совместим с SMA и PC3.5 | |
| Источники синхросигнала | для всех моделей: внешний, внешний с делителем частоты, внутренний; только для моделей АКИП-4112/1, АКИП-4112/3, АКИП-4112/6: внешний, внешний с делителем частоты, внутренний, внешний с восстановлением тактовой частоты | |
| Режимы запуска развертки | автоколебательный, ждущий | |
| 1 | 2 | |
| Питание (через сетевой адаптер AC/DC), В, постоянное: | АКИП-4112, АКИП-4112/1 | от 5,7 до 6,3 |
| АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7 | от 11,4 до 12,6 | |
| Потребляемый ток, А, не более | АКИП-4112 | 1,9 |
| АКИП-4112/1 | 2,1 | |
| АКИП-4112/2 | 1,3 | |
| АКИП-4112/3 АКИП-4112/7 | 1,5 | |
| Г абаритные размеры (ширина х глубина х высота), мм, не более | 170 х 260 х 40 | |
| Масса, кг, не более | 1,3 | |
| Рабочий диапазон температур, °C | от плюс 5 до плюс 35 | |
наносится способом печати на самоклеющейся пленке на верхней панели осциллографов рядом с наименованием модели
На титульный лист руководства по эксплуатации знак утверждения типа наносится типографским способом.
Комплектность осциллографов приведена в таблице 3.
Таблица 3
| Наименование и обозначение | Кол-во (шт.) | Примечание |
| осциллограф АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5,АКИП-4112/6, АКИП-4112/7 | 1 | по заказу |
| кабель USB | 1 | |
| кабель LAN | 1 | кроме АКИП-4112 |
| адаптер питания | 1 | |
| адаптер типа SMA | по числу каналов осциллографа | |
| аттенюатор 3 дБ | 1 | по заказу для АКИП-4112/1, АКИП-4112/3, АКИП-4112/6 |
| аттенюатор 20 дБ | 2 | по заказу для АКИП-4112/4 |
| делитель мощности | 1 комплект | по заказу для АКИП-4112/1, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6 |
| ключ пластиковый рожковый | 1 | |
| набор адаптеров для рефлектометра TDR/TDT | 1 | по заказу для АКИП-4112/1, АКИП-4112/4, АКИП-4112/5 |
| адаптер типа SMA-N | 2 | по заказу для АКИП-4112/5 |
| Наименование и обозначение | Кол-во (шт.) | Примечание |
| кабель измерительный типа SMA-SMA | 2 | по заказу для АКИП-4112/5 |
| преобразователь на основе туннельного диода | 2 | по заказу для АКИП-4112/5 |
| кейс для переноски | 1 | |
| программное обеспечение | 1 | |
| руководство по эксплуатации | 1 | |
| методика поверки | 1 |
осуществляется по документу РТ-МП-2513-441-2015 «ГСИ. Осциллографы цифровые стробоскопические АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7. Методика поверки», утвержденному ФБУ «Ростест-Москва» 12.10.2015 г.
Основные средства поверки:
- Генератор сигналов Е8257Б с опцией 540 (Госреестр № 53941-13), диапазон частот от 250 кГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ±7,5x10" %, пределы допускаемой основной погрешности установки уровня выходного сигнала не более 1 дБ;
- Калибратор осциллографов 9500B (Госреестр № 30374-13), постоянного тока на нагрузке 50 Ом от ± 1мВ до ± 5 В, на нагрузке 1 МОм ± 1мВ до ± 200 В, пределы допускаемой абсолютной погрешности воспроизведения напряжения ± (0,00025 хивых + 25x10-6); пределы допускаемой относительной погрешности установки частоты ±2,5 х10-5 %;
- Ваттметр поглощаемой мощности СВЧ NRP-Z56 (Госреестр № 43642-10), пределы
-2 2
измерений от 5^10" до 1 • 10 мВт, частотный диапазон от 0 до 50 ГГц, пределы допускаемой основной относительной погрешности измерения мощности ± 2,7 %
Методы измерений изложены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым стробоскопическим АКИП-4112, АКИП-4112/1, АКИП-4112/2, АКИП-4112/3, АКИП-4112/4, АКИП-4112/5, АКИП-4112/6, АКИП-4112/7
1. ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
2. ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
3. ГОСТ Р 8.761-2011. ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
4. Техническая документация Pico Technology ltd, Великобритания.
