Осциллографы цифровые DLM2000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Карточка СИ
Номер в госреестре 62549-15
Наименование СИ Осциллографы цифровые
Обозначение типа СИ DLM2000
Изготовитель "Yokogawa Test & Measurement Corporation", Япония; Фирма "Yokogawa Meters & Instruments Corporation", Япония; завод-изготовитель "Yokogawa Manufacturing Corporation Kofu factory", Япония
Год регистрации 2015
Срок свидетельства 30.11.2020
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Осциллографы цифровые DLM2000 (далее - осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.

Описание

Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.

Осциллографы обеспечивают визуальное наблюдение, запоминание в цифровой форме и автоматическое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов.

Осциллографы позволяют проводить математическую обработку сигналов, статистическую обработку результатов измерений, логические операции, быстрое преобразование Фурье, документирование результатов измерений.

Приборы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическую самопроверку и калибровку. Для связи с внешними устройствами имеются интерфейсы ввода/вывода.

Осциллографы изготавливаются в виде модификаций DLM2022, DLM2032, DLM2052, DLM2024, DLM2034, DLM2054, отличающихся количеством входных каналов, полосой пропускания, функциональностью.

Модификации DLM2024, DLM2034, DLM2054 имеют в своем составе цифровой логический анализатор.

Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖК-дисплей.

Конструктивно осциллографы выполнены в виде компактного моноблока.

Место нанесения знака поверки

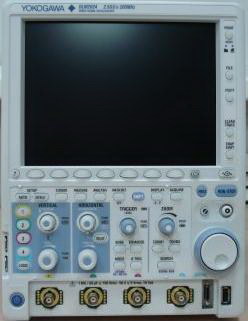

Рисунок 1 - Внешний вид осциллографов На передней панели приборов расположены ЖК-дисплей, выход компенсатора пробника, клавиатура, входы аналоговых каналов, вход цифрового логического анализатора, разъем интерфейса USB.

На задней панели расположены выход допускового контроля (GO/NO-GO), разъемы интерфейсов Ethernet (опция), SVGA, USB, GPIB (опция), вход внешней синхронизации, выход синхросигнала, разъем сети питания.

Приборы оснащены складывающейся ручкой для переноски.

Для предотвращения несанкционированного доступа приборы имеют закрепительное клеймо, закрывающее головку винта крепления корпуса.

Программное обеспечение

Осциллографы имеют встроенное программное обеспечение (ВПО). ВПО реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.

Характеристики ПО приведены в таблице 1.

Таблица 1 - Характеристики программного обеспечения (ПО)

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Отсутствует

Номер версии (идентификационный номер ПО)

Не ниже 2.38

Цифровой идентификатор ПО

-

Другие идентификационные данные (если имеются)

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 2 - Метрологические и технические характеристики

Характеристика

Значение

Число входных аналоговых каналов

DLM2022, DLM2032, DLM2052

2

DLM2024, DLM2034, DLM2054

4 или 3 + 1 логический вход

Максимальная частота дискретизации в реальном времени на каждый канал, F, ГГц (в скобках указаны значения в режиме высокого разрешения)

без чередования

1,25 (0,625)

с чередованием

2,5 (1,25)

повторяющаяся выборка и выборка с интерполяцией

125

Длина записи, МБ

1,25 на канал (6,25 и 62,5 - опция)

Канал вертикального отклонения

Входной импеданс

(1,00 ± 0,01) МОм /20 пФ; (50,0 ± 0,5) Ом

Максимальное входное напряжение (СКЗ), В

вход 1 МОм

150

вход 50 Ом

5

Разрешение АЦП, бит

8/12 (в режиме высокого разрешения)

Диапазон установки коэффициентов отклонения Ко

вход 1 МОм

от 2 мВ/дел до 10 В/дел

вход 50 Ом

от 2 мВ/дел до 500 мВ/дел

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока, В

± (0,015-8 [дел]-КО [В/дел]+Дисм)

Характеристика

Значение

Диапазон установки напряжения смещения исм, В, для коэффициентов отклонения

от 2 до 50 мВ/дел

± 1

от 100 до 500 мВ/дел

вход 1 МОм

± 10

вход 50 Ом

± 5

от 1 до 10 В/дел

вход 1 МОм

± 100

Пределы допускаемой абсолютной погрешности напряжения смещения Дисм, В, для коэффициентов отклонения

от 2 до 50 мВ/дел

± (0,01 •исМ + 0,0002)

от 100 до 500 мВ/дел

± (0,01 •исМ + 0,002)

от 1 до 10 В/дел

± (0,01 •исМ + 0,02)

Полоса пропускания по уровню минус 3 дБ, для коэффициентов отклонения, МГц, не менее

DLM2022,

DLM2024

DLM2032,

DLM2034

DLM2052,

DLM2054

от 20 до 50 мВ/дел

вход 1 МОм (с пробником 10:1)

150

300

400

от 100 мВ/дел до 100 В/дел

200

350

500

от 2 до 5 мВ/дел

вход 50 Ом

150

300

400

от 10 до 500 мВ/дел

200

350

500

Канал горизонтального отклонения

Диапазон установки коэффициентов развертки

от 1 нс/дел до 500 с/дел

Пределы допускаемой относительной погрешности временной развертки, %

± 0,002

Пределы допускаемой абсолютной погрешности измерения временных интервалов, с

± (2-10-5-Т + 50-10-12 + 1/F), где F - частота дискретизации, Гц,

T - измеряемый временной интервал, с

Синхронизация

Диапазон установки уровня синхронизации U3

внутренняя

± 4 деления

внешняя

DLM2024,

DLM2034,

DLM2054

± 2 В

DLM2022,

DLM2032,

DLM2052

± 1 В; ± 10 В

Минимальный уровень синхронизации

внутренняя

1,3 деления

внешняя

DLM2024,

DLM2034,

DLM2054

100 мВ

DLM2022,

DLM2032,

DLM2052

100 мВ в диапазоне ± 1 В; 1 дел в диапазоне ± 10 В

Характеристика

Значение

Цифровой логический анализатор

Используемые пробники

701980, 701981, 701988, 701989

Число входов логических пробников

8

Максимальная частота дискретизации, ГГц

1,25 на каждый канал

Диапазон установки порогового уровня срабатывания U^ В

701980, 701988

± 40

701981

± 10

701989

± 6

Диапазон входного напряжения, В

701980, 701988

± 40

701981

± 10

701989

Щ ± 6

Максимальное (пиковое) входное напряжение, В

± 40 (± 42 для пробника 701988)

Общие технические характеристики

Напряжение и частота сети электропитания

от 100 до 240 В; 50/60 Гц

Габаритные размеры (длинахширинахвысота), мм, не более

226x193x293

Масса, кг, не более

4,2

Рабочие условия применения:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %

от плюс 5 до плюс 40 до 80

Знак утверждения типа

наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

В комплект поставки входят: осциллограф, кабель питания, пробник (по числу каналов), пробник для цифрового логического анализатора (по заявке), мягкий футляр, защитная крышка лицевой панели, компакт-диск с документацией, руководство по эксплуатации, методика поверки.

Поверка

осуществляется по документу МП 62549-15 «Осциллографы цифровые DLM2000. Методика поверки», утвержденному ФГУП «ВНИИМС» 04.09.2015 г.

Средства поверки: калибратор осциллографов Fluke 9500В (Госреестр № 30374-05).

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DLM2000

1.    ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

2.    ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.

3.    Техническая документация Yokogawa Meters & Instrument Corporation, Япония.
