| Номер в госреестре | 62575-15 |
| Наименование СИ | Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла |
| Изготовитель | ОАО "Соломбальский ЦБК", г.Архангельск |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла предназначена для измерений объемного расхода и объема жидкости в открытом безнапорном канале.
Принцип действия системы измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла основан на измерении уровня жидкости, проходящей через лоток Паршалла с определенными геометрическими размерами, и последующем пересчете полученных значений в объемный расход и объем жидкости.
Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта.
Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла состоит из лотка Паршалла, подводящего канала и датчика давления Сапфир 22 МП в комплекте с прибором регистрирующем ДИСК-250.
С помощью датчика давления Сапфир 22 МП на диаграмме вторичного самопишущего прибора ДИСК-250 фиксируется измеренное значение уровня жидкости при заданных значениях геометрических размеров лотка Паршалла и последующий пересчет в объемный расход, и объем жидкости в соответствии с МИ 2406-97 «Рекомендация ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации методика выполнения измерений при помощи стандартных водосливов и лотков».

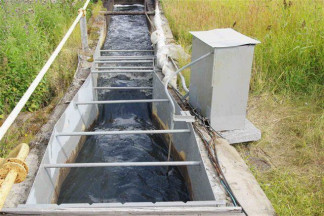

Общий вид системы измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла представлен на рисунках 1 и 2.
Пломбирование системы измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируется шкаф, с расположенным в нем датчиком давления Сапфир 22 МП.
приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Измеряемая среда | жидкость с содержанием твёрдых взвешенных частиц не более 0,15 кг/м3 |
| Температура измеряемой среды, оС | от плюс 2 до плюс 30 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 350 до 8000 |
| Пределы допускаемой относительной погрешности %, не более | ± 5 |
| Условия эксплуатации: температура окружающего воздуха, С относительная влажность окружающего воздуха, % атмосферное давление, кПа | от минус 40 до плюс 40 до 90 от 84 до 107 |
| Средняя наработка на отказ, ч | 40000 |
| Средний срок службы, лет | 10 |
наносится на маркировочную табличку, прикрепленную к лотку Паршалла, методом гравировки и сверху по центру титульного листа руководства по эксплуатации типографским способом.
- Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла - 1 шт.;
- Руководство по эксплуатации - 1 экз.;
- Методика поверки - 1 экз.
осуществляется по документу МП 0295-1-2015 «Инструкция. ГСИ. Система измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла. Методика поверки», утвержденному ЦИ СИ ФГУП «ВНИИР».
Средства поверки:
- нутромер микроскопический НМ 1250 диапазон измерения от 0-1250 мм, погрешность не более ± 20 мкм;
- гидрометрическая вертушка ГР-21М с диапазоном измерений, 0,06-5,00 м/с, погрешность не более 2 % при скорости потока 1,5 м/с;
- нивелир ЗН - 3КЛ, средняя квадратичная погрешность измерения превышения на 100 м, не более ± 2мм;
- рейка нивелирная типа РН-3-3000;
- рулетка измерительная, диапазон измерения от 0 до 3 м, ц.д. 1мм.
МИ 2406-97 «Рекомендация ГСИ. Расход жидкости в безнапорных каналах систем водоснабжения и канализации методика выполнения измерений при помощи стандартных водосливов и лотков».
Нормативные и технические документы, устанавливающие требования к системе измерений расхода и количества хозяйственно-бытовых стоков на основе лотка Паршалла
1 Техническая документация ОАО «Соломбальский ЦБК».
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 15.09.2024 |
