Государственный реестр средств измерений

Газоанализаторы портативные многокомпонентные GasHunter, GasHunter IR, 62576-15

62576-15
Г азоанализаторы портативные многокомпонентные моделей GasHunter, GasHunter IR предназначены для измерений объемной доли вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, а также сигнализации о достижении установленных пороговых значений.
Карточка СИ
Номер в госреестре 62576-15
Наименование СИ Газоанализаторы портативные многокомпонентные
Обозначение типа СИ GasHunter, GasHunter IR
Изготовитель "ALTER S.A.", Польша
Год регистрации 2015
Срок свидетельства 02.12.2020
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Г азоанализаторы портативные многокомпонентные моделей GasHunter, GasHunter IR предназначены для измерений объемной доли вредных газов, метана, диоксида углерода и кислорода и довзрывоопасной концентрации горючих газов в воздухе рабочей зоны, а также сигнализации о достижении установленных пороговых значений.

Описание

Газоанализаторы портативные многокомпонентные моделей GasHunter, GasHunter ГО.(далее - газоанализаторы) являются портативными автоматическими приборами непрерывного действия.

Конструктивно газоанализаторы выполнены одноблочными в пластмассовом корпусе.

Принцип действия:

-    по измерительным каналам горючих газов - термокаталитический, основанный на изменении температуры и, вледствие этого, сопротивления каталитически активного чувствительного элемента при сгорании на нем горючих газов и паров;

-    по измерительным каналам метана, диоксида углерода закиси азота - оптический, основанный на селективном поглощении молекулами определяемого компонента электромагнитного излучения и заключается в измерении изменения интенсивности инфракрасного излучения после прохождения им среды с контролируемым газом;

-    по измерительным каналам кислорода и вредных газов - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода.

Г азоанализаторы могут иметь от 1 до 4 измерительных каналов.

Способ отбора пробы- диффузионный или принудительный при наличии насадки для принудительной подачи газовых смесей и внешнего побудителя расхода.

Электрическое питание газоанализаторов осуществляется от встроенной никель-металлгидридной (ММ^аккумуляторной батареи 4x1,2В номинальной емкостью 1500 мА-ч.

Газоанализатор имеет жидкокристаллический монохромный цифровой дисплей с подсветкой, обеспечивающий отображение:

-    результатов измерений содержания определяемых компонентов в цифровой форме;

-    максимального и минимального значений результатов измерений, а также усредненного значения за время, прошедшее после включения газоанализатора по каждому измерительному каналу;

-    даты и времени, время непрерывной работы после включения электрического питания;

-    значения температуры окружающей среды (индикаторный канал);

-    уровня заряда элемента питания (в графическом виде);

-    меню пользователя (вход в меню защищен паролем);

-    информацию о срабатывании сигнализации по двум уровням для каждого измерительного канала.

Газоанализаторы обеспечивают выполнение следующих функций:

-    непрерывное измерение содержания определяемых компонентов;

-    сравнение результатов измерений с заданными уровнями срабатывания сигнализации;

-    журнал регистрации событий и данных;

-    самодиагностика газоанализатора при включении.

Г азоанализаторы обеспечивают срабатывание сигнализации по двум порогам для каждого измерительного канала:

-    звуковым сигналом;

-    светодиодным индикатором;

-    отображением на дисплее символов, обозначающих пороги срабатывания (инвертирование изображения текущих результатов измерений).

Газоанализаторы обеспечивают возможность хранения данных в памяти двух видов: память частичных параметров и память событий. Память частичных параметров предназначена для автоматической записи всех результатов измерений через настраиваемый интервал времени. Память событий предназначена для автоматической фиксации событий, таких как включение и выключение газоанализатора, срабатывание сигнализации и т.д. Объем памяти каждого вида 4320 записей, запись ведется циклически.

Связь с компьютером обеспечивается посредством ИК-порта.

Заводские установки порогов срабатывания сигнализации могут быть перенастроены пользователем в процессе эксплуатации.

Газоанализаторы выполнены во взрывозащищенном исполнении по ГОСТ Р МЭК 60079-0-2001, ГОСТ IEC 60079-1-2011, ГОСТ Р МЭК 60079-2011, ГОСТ Р МЭК 60079-31-10.Маркировка взрывозащиты газоанализаторов 1 Ex ia d IIC T4 Gb X.

Степень защиты корпуса газоанализатора по ГОСТ 14254-96 соответствуетIP54.

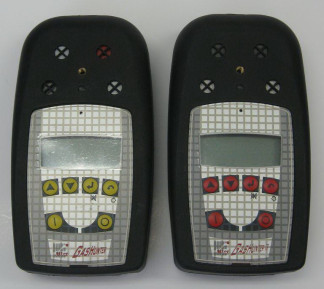

Внешний вид газоанализаторов представлен на рисунке 1, схема пломбирования представлена на рисунке 2.

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, разработанное изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны.

Встроенное ПО выполняет следующие основные функции:

-    прием и обработку измерительной информации от первичных измерительных преобразователей;

-    диагностику аппаратной и программной частей газоанализатора;

-    хранение результатов измерений;

-    проведение градуировки газоанализатора;

-    передачу данных по ИК каналу связи;

-    ведение и хранение журнала событий.

Встроенное ПО реализует следующие расчетные алгоритмы:

-    вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;

-    сравнение результатов измерений с заданными пороговыми значениями, вычисление средних значений.

Встроенное ПО идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

GasHunter

GasHunterIR

Номер версии (идентификационный номер) ПО

GH.3.9

GHI.3.0

Цифровой идентификатор ПО

f19f335b, алгоритм CRC32

7473354d, алгоритм CRC32

Другие идентификационные данные (если имеются)

-

-

Примечание - номер версии ПО должен быть не ниже указанного в таблице. Значения контрольных сумм, приведенные в таблице, относятся только к файлам прошивки обозначенных в таблице версий.

Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов. Уровень защиты - средний по Р 50.2.077—2014.

Технические характеристики

1) Диапазоны измерений, показаний, пределы допускаемой основной погрешности газоанализаторов и предел допускаемого времени установления показаний приведены в таблице 2.

Таблица 2

Определяемый

компонент

Диапазон показаний объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Пределы допускаемой основной погрешности

Номинальное значение единицы наименьшего разряда индикатора, объемная доля

Предел допускаемого времени установления показаний систем Т0,9Д, с

абсо

лютной

относительной, %

Г орючие газы1) (термохимический сенсор)

от 0 до 100 % НКПР2)

от 0 до 50 % НКПР

±5

% НКПР

1 % НКПР

30 (по метану)

Г орючие газы1) (инфракрасный сенсор, только GasHunterIR)

от 0 до 100 % НКПР2)

от 0 до 50 % НКПР Св. 50 до 100 % НКПР

±5

% НКПР

± 10

1 % НКПР

30 (по метану)

Определяемый

компонент

Диапазон показаний объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Пределы допускаемой основной погрешности

Номинальное значение единицы наименьшего разряда индикатора, объемная доля

Предел допускаемого времени установления показаний систем T0^ с

абсо

лютной

относительной, %

Метан (инфракрасный сенсор, только для GasHunterIR)

От 0 до 100 % НКПР

От 0 до 50 % НКПР

Св. 50 до 100 % НКПР

± 5 % НКПР

± 10

1 % НКПР

30

От 0 до 100 %

От 0 до 60 % Св. 60 до 100 %

± 3 %

± 5

1 %

30

Диоксид углерода

(СО2)(инфракр асный сенсор, только для GasHunterIR)

От 0 до 5000 -1

млн

От 0 до 1000 -1

млн

Св. 1000 до 5000 млн-1

± 150 -1

млн

± 15

50 млн-1

30

От 0 до 5 %

От 0 до 1 % Св. 1 до 5 %

± 0,1 %

± 10 %

0,1 %

30

От 0 до 100 %

От 0 до 20 % Св. 20 до 100 %

± 2 %

± 10 %

1,0 %

30

Закись азота (N2O) (инфракрасный сенсор, только для GasHunterIR)

От 0 до 5000 -1

млн

От 0 до 1000 -1

млн

Св. 1000 до

5000 млн-1

± 150 -1

млн

± 15

50 млн-1

30

Кислород (O2)

от 0 до 25 %

от 0 до 5 % св. 5 до 25 %

± 0,5 %

± 10

0,1 %

20

Оксид углерода (СО)

От 0 до 500 -1

млн

от 0 до 20 -1

млн

св. 20 до 500 -1

млн

±3 млн-1

± 15

1 -1 1 млн

30

Сероводород

(H2S)

от 0 до 100 -1

млн

от 0 до 10 -1

млн

св. 10до 100 -1

млн

±1,5 млн-1

±15

0,1 млн-1

35

Диоксид серы (SO2)

от 0 до20 -1

млн

от 0 до 6 млн-1

св.6 до 20 -1

млн

± 0,9 -1

млн

±15

0,1 млн-1

40

Синильная кислота (HCN)

От 0 до 50 -1 * млн *

От 0 до 50 -1

млн

± 10млн-1

-

0,5 млн-1

205

Водород (H2)

От 0 до 1000 -1

млн

От 0 до 1000 -1

млн

± 100 -1

млн

-

2млн-1

95

Водород (H2)

От 0 до 4 %

От 0 до 2 %

± 0,2 %

-

0,01 %

60

Определяемый

компонент

Диапазон показаний объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Диапазон измерений объемной доли / дов-зрывоопас-ной концентрации определяемого компонента

Пределы допускаемой основной погрешности

Номинальное значение единицы наименьшего разряда индикатора, объемная доля

Предел допускаемого времени установления показаний систем с

абсо

лютной

относительной, %

Фосфин (PH3)

От 0 до 5

-1 * млн *

От 0 до 5 -1

млн

±1 млн-1

-

0,05млн-1

85

Аммиак (NH3)

От 0 до 100 -1

млн

От 0 до 30 -1

млн

± 5 млн-1

-

1 -1 1 млн

60

Св. 30 до 100 -1

млн

-

± 15

Оксид азота (NO)

От 0 до 250 -1

млн

От 0 до 5 -1

млн

± 1 млн-1

-

0,5 млн-1

25

Св. 5 до 250 -1

млн

-

± 20

Этиленоксид

(C2H4O)

От 0 до 20 -1 * млн *

От 0 до 20 -1

млн

± 2 млн-1

-

0,1 млн-1

125

Хлор (Cl2)

От 0 до 10 -1 * млн *

От 0 до 1,0 -1

млн

±0,2

-1

млн

-

0,1 млн-1

65

Св. 1,0 до 10 -1

млн

-

± 20

Диоксид азота (NO2)

от 0 до 20 -1

млн

от 0 до 1,5 -1

млн

св. 1,5 до20 -1

млн

± 0,2 -1

млн

± 15

0,1 млн-1

30

Хлористый водород (HCl)

От 0 до 30 -1

млн *

От 0 до 5 -1

млн

Св. 5 до 30 -1

млн

± 1,0 -1

млн

± 20

1,0млн-1

75

Озон (O3)

От 0 до 1 -1

млн *

От 0 до 0,2 -1

млн

Св. 0,2 до 1,0 -1

млн

± 0,04 -1

млн

± 20

0,02 млн-1

65

Фтористый водород (HF)

От 0 до 10 -1* млн *

От 0 до 10 -1

млн

± 1,5 -1

млн

-

0,1 млн-1

125

Примечания:

1)    - поверочным компонентом является один из следующих определяемых компонентов: метан (CH4), этан^^ИД пропан (C3H8), бутан (C^H10), пентан (C5H12), гексан (C6H14), водород (H2) (только для термохимических сенсоров), ацетилен ^^^(только для термохимических сенсоров), этилен (C2H4), пропилен (C3H6), бензол (C6H6), оксид этилена (C2H4O),

2)    - значения НКПР для определяемых компонентов по ГОСТ 30852.19-2002.

Диапазоны измерений, отмеченные “*”, используются для измерения объемной доли определяемого компонента при аварийной ситуации

2)    Предел допускаемой вариации показаний газоанализатора равен 0,5 в долях от предела допускаемой основной погрешности.

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах рабочий условий эксплуатации на каждые 10 0С, в долях от предела допускаемой основной погрешности    0,5

4)    Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от предела допускаемой основной погрешности    0,5

5)    Время прогрева газоанализатора, с, не более    30

6)    Предел допускаемого изменения показаний газоанализаторов за 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности, не более    0,5

7)    Время непрерывной работы газоанализатора от одной полной зарядки аккумуляторной батареи (при температуре 20 °С), ч, не менее    10

8)    Г абаритные размеры и масса газоанализатора не более указанных в таблице 3.

Таблица 3

Модель газоанализатора

Г абаритные размеры, мм, не более

Масса, г, не более

высота

ширина

длина

GasHunter

151

80

34

400

GasHunter IR

151

80

34

400

9)    Средняя наработка на отказ, ч    10 000

10)    Средний срок службы сенсора, лет:

-    термохимические, электрохимические    от 1,5 до 3

-    инфракрасные    5

Рабочие условия эксплуатации

-    диапазон температур окружающей среды, оС    от минус 20 до 40

-    диапазон относительной влажности воздуха, %    от 10 до 90(без конденсации)

-    диапазон атмосферного давления, кПа    от 80 до 120

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и на заднюю панель газоанализатора в виде наклейки.

Комплектность

Комплект поставки газоанализатора указан в таблице 4.

Таблица 4

Наименование

Обозначение

Количество, шт.

Газоанализатор (модель и количество измерительных каналов по заказу)

GasHunter

или

GasHunterIR

1

Зарядное сетевое устройство

LDR-10

1

Автомобильное зарядное устройство

LDR-10S

*

Насадка для принудительной подачи газовой смеси

-

*

Ручной насос для насадки

-

*

Приставка для связи с персональным компьютером

RS-IR

*

Преобразователь USB для подключения приставки RS-IR

USB RS 232

Руководство по эксплуатации

-

1

Наименование

Обозначение

Количество, шт.

Паспорт

-

1

Методика поверки

МП-242-1902-2015

1

Примечание - позиции, отмеченные знаком " *" поставляются по отдельному заказу

Поверка

осуществляется по документу МП-242-1902-2015 "Газоанализаторы портативные многокомпонентные моделей GasHunter, GasHunterIR. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им Д.И. Менделеева» "08" апреля 2015 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б по ТУ 6-21-5-82 в баллонах под давлением;

-    азот газообразный особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;

-    стандартные образцы газовых смесей в баллонах под давлением по ТУ 6-16-2956-92;

-    источники микропотока HF ИМ130-М-А2 по ИБЯЛ.418319.013 ТУ;

-    рабочий эталон 1-го разряда генератор газовых смесей ГГС по ШДЕК.418313.900 ТУ в комплекте с ГС и источниками микропотоков и газовыми смесями в баллонах под давлением по ТУ 6-16-2956-92;

-    генератор озона ГС 7601 по ТУ 25-7407.040-90, относительная погрешность приготовления газовых смесей ±7 %.

Сведения о методах измерений

приведены в документах:

-    «Г азоанализаторы портативные многокомпонентные модели GasHunter. Руководство по эксплуатации»;

-    «Г азоанализаторы портативные многокомпонентные модели GasHunterIR. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным многокомпонентным моделей GasHunter, GasHunter IR

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны

3    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

4    ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Требования безопасности.

5    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6    Техническая документация фирмы "ALTERS.A.", Польша.

62576-15
Номер в ГРСИ РФ:
62576-15
Производитель / заявитель:
"ALTER S.A.", Польша
Год регистрации:
2015
Cрок действия реестра:
02.12.2020
Похожие СИ
86615-22
86615-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 29.08.2027
84381-22
84381-22
2022
Акционерное общество "Государственный научно-исследовательский химико-аналитический институт" (АО "ГосНИИхиманалит"), г. Санкт-Петербург
Срок действия реестра: 14.01.2027
84358-22
84358-22
2022
Общество с ограниченной ответственностью фирма "Медозон" (ООО фирма "Медозон"), г. Москва
Срок действия реестра: 18.01.2027
84442-22
84442-22
2022
Honeywell Analytics, Inc., США
84440-22
84440-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84439-22
84439-22
2022
"ENOTEC GmbH", Германия
Срок действия реестра: 24.01.2027
84489-22
84489-22
2022
Компания "Picarro, Inc.", США
Срок действия реестра: 26.01.2027
84599-22
84599-22
2022
Акционерное общество "Электронстандарт-прибор" (АО "Электронстандарт-прибор"), г. Санкт-Петербург
Срок действия реестра: 18.02.2027
84679-22
84679-22
2022
"TELEDYNE OLDHAM SIMTRONICS SAS", Франция
Срок действия реестра: 22.02.2027
84673-22
84673-22
2022
Общество с ограниченной ответственностью "Миракс" (ООО "Миракс"), Пермский край, г. Чайковский
Срок действия реестра: 22.02.2027
