Трубки индикаторные ИТ-ИК/ВП, 62580-15

Трубки индикаторные ИТ-ИК/ВП предназначены для измерений массовой концентрации вредных газов и объемной доли диоксида углерода и кислорода в газовых средах.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	62580-15
Наименование СИ	Трубки индикаторные
Обозначение типа СИ	ИТ-ИК/ВП
Изготовитель	ООО "Импульс СПб", г.С.-Петербург; ООО "ИМПУЛЬС", г.С.-Петербург
Год регистрации	2015
Срок свидетельства	15.10.2025
МПИ (интервал между поверками)	Первичная поверка при вводе в эксплуатацию
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Принцип действия ИТ-ИК/ВП (далее - ИТ) - колористический, позволяющий измерять содержание вещества в анализируемой газовой среде (ГС), прокачиваемой через ИТ, по длине изменившего окраску слоя индикаторного порошка. Длина слоя, изменившего окраску, является функцией и мерой массовой или объемной концентрации определяемого компонента в анализируемой ГС. Статистические функции преобразования представлены на ИТ и на упаковке в виде шкалы зависимости длины изменившего окраску индикаторного слоя от содержания определяемого вещества.

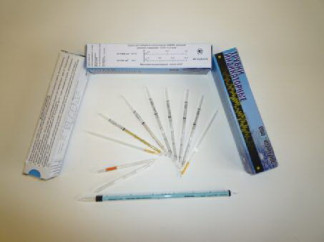

ИТ являются первичными измерительными преобразователями и представляют собой трубки из оптически прозрачного материала, заполненные сорбентом (индикаторным порошком), изменяющим оптические свойства под действием проникающих внутрь трубки веществ. ИТ герметизируются методом запаивания концов трубки.

ИТ 85 моделей обеспечивают измерение различных веществ 57 наименований в парогазовой и воздушной среде в различных диапазонах концентраций.

Обозначение модели ИТ зависит от определяемого компонента (ИК) и верхнего предела измерения (ВП). Перечень моделей ИТ приведен в таблице 1.

Для прокачивания пробы ГС через ИТ используются аспираторы поршневые или силь-фонные ручного типа (АМ-5, АМ-0059, НП-3М, УГ-2 и др., имеющие аналогичные характеристики). Внешний вид индикаторных трубок представлен на рисунке 1.

Некоторые модели ИТ используются в комплекте с трубками фильтрующими (далее ТФ). ТФ необходима для улавливания сопутствующих веществ, мешающих анализу, либо для образования с определяемым веществом летучего продукта, индицируемого наполнителем ИТ.

Независимо от состава воздуха или ГС использование ИТ в комплекте с ТФ является обязательным, если это предусмотрено технической и эксплуатационной документацией.

Метрологические и технически характеристики

1 Модели ИТ, измеряемые компоненты, ПДК измеряемых компонентов, диапазоны измерений, пределы допускаемой основной относительной погрешности, сроки сохраняемости и назначение трубок индикаторных типа ИТ-ИК/ВП приведены в таблице 1.

Таблица 1

№ п/п	Модель ИТ-ИК/ВП	ПДК, мг/м3 (максимальная разовая/ среднесменная)	Диапазон измерений, мг/м3	Пределы допускаемой основной относительной погрешности, %	Срок сохраняемости, лет	Назначение*
	Измеряемый компонент
1	2	3	4	5	6	7
1	ИТ-КН3/0,005	20	0,2 - 0,5 св. 0,5 - 5,0	± 35 ± 25	1	В
	Аммиак
2	ИТ-КН3/0,1		2 - 100	± 25	1	К
	Аммиак
3	ИТ-КН3/1,0		10 - 1000	± 25	1	К, А
	Аммиак
4	ИТ-ЫН3/2,0		20 - 2000	± 25	1	К, А
	Аммиак
5	ИТ-АбНз/0,003	0,1	,0 3 1 0,	± 25	1	К, А
	Арсин
6	ИТ-СНзСН0/0,1	5	2 - 100	± 25	1,5	К, А
	Ацетальдегид
7	ИТ-СНзСН0/2,0		100 - 2000	± 25	1,5	А
	Ацетальдегид
8	ИТ-С2Н2/1,2	-	50 - 1200	± 25	1,5	В
	Ацетилен
9	ИТ-С2Н2/5,0	-	200 - 5000	± 25	1,5	В
	Ацетилен
10	ИТ-СзНбО/10,0	800/200	100 - 10000	± 25	1	К, А
	Ацетон
11	ИТ-Бензин/4,0	300/100	50 - 4000	± 25	1,5	К, А
	Бензин (по гексану)
12	ИТ-Бензин/6,0		100 - 6000	± 25	1,5	К, А
	Бензин (по гексану)
13	ИТ-СбНб/0,03	15/5	2 - 30	± 25	1,5	К
	Бензол
14	ИТ-СбНб/1,5		5 - 1500	± 25	1,5	К, А
	Бензол
15	ИТ-Вг2/0,01	0,5	0,5 - 10	± 25	1,5	К, А
	Бром

1	2	3	4	5	6	7
16	ИТ-С4Иш/1,0	900/300	100 - 1000	± 25	1	К
	Бутан
17	ИТ-С4Н9/0,2	30/10	5 - 200	± 25	1	К, А
	Бутанол/ изобутанол
18	ИТ-СбН1202/3,0	200/50	100 - 3000	± 25	1,5	А
	Бутилацетат
19	ИТ-СбН14/0,1	900/300 (в пересчете на углерод)	10 - 100	± 25	1,5	В
	Г ексан
20	ИТ-НДМГ/0,005	0,1	0,05 - 0,09 св. 0,09 - 5,0	± 35 ± 25	1	К, А
	Г ептил
21	ИТ-КО2/0,05	2	1 - 50	± 25	1	К, А
	Диоксид азота
22	ИТ-КО2/0,25		1 - 250	± 25	1	К, А
	Диоксид азота
23	ИТ-8О2/0,13	10	2 - 130	± 25	1,5	К
	Диоксид серы
24	ИТ-БО2/2,5		10 - 2500	± 25	1,5	К, А
	Диоксид серы
25	ИТ-СО2/2,0%(об.)	-	(0,03 - 2,0) % (об.)	± 25	1,5	В
	Диоксид углерода
26	ИТ-СО2/30%(об.)	-	(0,2 - 30,0) % (об.)	± 25	1,5	В
	Диоксид углерода
27	ИТ-С2Н4С12/1,0	30/10	100 - 1000	± 25	1	А
	Дихлорэтан
28	rn-(C2H5)2O/3,0	300	100 - 600 св. 600 -3000	± 35 ± 25	1,5	К
	Диэтиловый эфир
29	ИТ-(C2H5)2O/60,0		(1 - 60) г/м3	± 25	1,5	А
	Диэтиловый эфир
30	ИТ-ДТ/6,0	300 (в пересчете на углерод)	200 - 6000	± 25	1,5	К, А
	Дизельное топли-во(по декану)
31	ИТ-Керосин/4,0	600/300 (в пересчете на углерод)	50 - 4000	± 25	1,5	К, А
	Керосин (по декану)
32	ИТ-С8Нш/1,5	150/50	20 - 1500	± 25	1,5	К, А
	Ксилол
33	ИТ-02/25%(об.)	-	(1 - 25)% (об)	± 25	1,5	В
	Кислород

1	2	3	4	5	6	7
34	ИТ-02/25%(об.)		(0,1 - 25,0)	± 25	1,5	В
	Кислород		% (об.)
35	ИТ-АМ/0,05	5	5 - 50	± 25	1,5	К
	Аэрозоли масла
36	ИТ-СН30Н/0,25		2 - 250	± 25	1	К, А
	Метанол	15/5
37	ИТ-СНэ0Н/1,0		20 - 1000	± 25	1	А
	Метанол
38	ИТ-СН3БН/0,05	0,8	0,2 - 50,0	± 25	1	К, А
	Метилмеркаптан
39	ИТ-С2Н7К0/0,05	0,5	0,5 - 50,0	± 25	1	К, А
	Моноэтаноламин
40	ИТ-03/0,015	0,1	0,05 - 15,0	± 25	1,5	К, А
	Озон
41	ИТ-СО/0,35		5 - 350	± 25	1,5	К
	Оксид углерода	20
42	ИТ-СО/3,0		10 - 3000	± 25	1,5	К, А
	Оксид углерода
43	ИТ-КОх/0,05		1 - 50	± 25	1	К
	Оксиды азота	5 (в пересчете
44	ИТ-КОх/0,25	на N02)	1 - 250	± 25	1	К, А
	Оксиды азота
45	ИТ-С3Н8/1,0		100 - 1000	± 25	1	В
	Пропан
	ИТ-ПБС/1,0
46	Пропан-бутановая смесь	-	100 - 1000	± 25	1	В
	ИТ-С3Н70Н/0,2		5 - 9 св. 9 - 200	± 35 ± 25
47	Пропанол/ изопропанол	10			1	К, А
48	ИТ-Н2Б/0,015		0,2 - 0,8	± 35	1,5	К
	Сероводород		св. 0,8 - 15,0	± 25
49	ИТ-Н2Б/0,12		2 - 5	± 30	1,5	К
	Сероводород	10	св. 5 - 120	± 25
50	ИТ-Н2Б/1,5		10 - 1500	± 25	1,5	К, А
	Сероводород
51	ИТ-Н2Б/2,0		20 - 2000	± 25	1,5	А
	Сероводород
	ИТ-Сольвент/1,0	300/100
52	Сольвент-нафта (по ксилолу)	(в пересчете на углерод)	20 - 1000	± 25	1	К

1	2	3	4	5	6	7
53	ИТ-С8Н8/0,5	30/10	5 - 500	± 25	1,5	К, А
	Стирол
54	ИТ-С8Н8/3,0	30/10	10 - 3000	± 25	1,5	К, А
	Стирол
55	ИТ-СтН8/2,0	150/50	25 - 2000	± 25	1,5	К, А
	Толуол
56	ИТ-С2НС1э/0,15	30/10	2,5 - 150,0	± 25	1,5	К, А
	Трихлорэтилен
57	ИТ-У айт-спирит/4,0	900/300 (в пересчете на углерод)	50 - 4000	± 25	1,5	К
	Уайт-спирит (по декану)
58	ИТ-СхНу/4,0	900/300 (в пересчете на углерод)	50 - 4000	± 25	1,5	К
	Углеводороды нефти (по гексану)
59	ИТ-СНэС00Н/0,3	5	2 - 300	± 25	1,5	К, А
	Уксусная кислота
60	ИТ-СНэС00Н/2,0	5	2 - 2000	± 25	1,5	К, А
	Уксусная кислота
61	ИТ-С6Н50Н/0,003	1/0,3	0,3 - 3,0	± 25	1,5	К, А
	Фенол
62	ИТ-С6Н50Н/0,3	1/0,3	2 - 300	± 25	1,5	А
	Фенол
63	ИТ-СН20/0,005	0,5	0,25 - 5,0	± 25	1,5	К
	Формальдегид
64	ИТ-СН20/0,1	0,5	1 - 100	± 25	1	А
	Формальдегид
65	ИТ-РН3/0,0005	0,1	0,01 - 0,03 св. 0,03 - 0,5	± 35 ± 25	1	К
	Фосфин
66	ИТ-РНэ/0,001	0,1	0,1 - 1,0	± 25	1	К
	Фосфин
67	ИТ-РН3/0,02	0,1	0,1 - 20,0	± 25	1	К, А
	Фосфин
68	ИТ-РНэ/0,1	0,1	0,2 - 100,0	± 25	1	А
	Фосфин
69	ИТ-НБ/0,02	0,5/0,1	0,25 - 20,0	± 25	1	К, А
	Фтористый водород
70	ИТ-НБ/0,5	0,5/0,1	2 - 500	± 25	1	К, А
	Фтористый водород

1	2	3	4	5	6	7
71	ИТ-С12/0,02	1	0,5 - 20,0	± 25	1,5	К
	Хлор
72	ИТ-С12/0,2	1	0,5 - 200,0	± 25	1,5	К, А
	Хлор
73	ИТ-С6Н5С1/0,3	100/50	2 - 300	± 25	1	К
	Хлорбензол
74	ИТ-НС1/0,015	5	0,5 - 0,9 св. 0,9 - 15	± 35 ± 25	1	К
	Хлористый водород
75	ИТ-НС1/0,15	5	2 - 150	± 25	1	К, А
	Хлористый водород
76	ИТ-СНСЬ/0,2	10/5	2 - 200	± 25	1	К, А
	Хлороформ
77	ИТ-НСШ,01	0,3	0,1 - 0,13 св. 0,13 -10,0	± 30 ± 25	1,5	К, А
	Цианистый водород
78	ИТ-ССЦ/0,2	20/10	10 - 200	± 25	1	К
	Четыреххлористый углерод
79	ИТ-С3Н50С1/0,5	2/1	1 - 500	± 25	1	К, А
	Эпихлоргидрин
80	ИТ-С2Н5ОН/5,0	2000/1000	200 - 5000	± 25	1	К
	Этанол
81	ИТ-С8Нш/2,0	150/50	25 - 2000	± 25	1,5	К, А
	Этилбензол
82	ИТ-С2Н40/0,1	3/1	1 - 100	± 25	1	К, А
	Этиленоксид
83	ИТ-С4Н802/3,0	200/50	100 - 3000	± 25	1,5	К, А
	Этилацетат
84	ИТ-С2Н5БН/0,05	1	0,2 - 50,0	± 25	1	К, А
	Этилмеркаптан
Примечания: 1 Диапазон измерений допускается разбивать на несколько поддиапазонов, образующихся в результате варьирования прокачиваемого через ИТ объема пробы ГС. Количество поддиапазонов должно быть не более 3-х. 2 *К - контроль ПДК воздуха рабочей зоны; А - контроль при аварийных ситуациях; В - определение компонента в воздухе рабочей зоны (при отсутствии ПДК).

2 Пределы допускаемой дополнительной погрешности от влияния изменения температуры анализируемой среды на каждые 10оС от номинального значения температуры 20оС в диапазоне от 10оС до 35оС, в долях от пределов допускаемой основной относительной погрешности ± 0,5

3 Предел допускаемой дополнительной суммарной погрешности от влияния неиз-меряемых компонентов, в долях от пределов допускаемой основной относительной погрешности: 1,5

Лист № 7 Всего листов 9

4 Время прокачивания через ИТ номинального объема анализируемой ГС, равного 100 см , составляет от 10 до 120 с

5 Габаритные размеры ИТ, мм длина диаметр

от 105 до 245

от 3,8 до 9,5

от 80 до 130

от 4,0 до 6,5 от 29 до 250 от 26 до 32

6 Габаритные размеры ТФ, мм длина диаметр

7 Масса ИТ (10 шт.), г

8 Масса ТФ (10 шт.), г

9 Параметры анализируемой газовой среды:

- диапазон температур, оС от 10 до 35

- максимально допускаемое содержание неопределяемых компонентов - не более значений, приведенных в таблице 2 Руководства по эксплуатации СИТИ.415522.200.

10 Условия эксплуатации:

- диапазон температур окружающей среды, оС от 10 до 35

- диапазон относительной влажности окружающей среды, % от 30 до 95

- диапазон атмосферного давления, кПа от 84,6 до 106,7

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации СИТИ.415522.200 и на этикетку на коробке с ИТ типографическим способом.

Комплектность

Комплектность поставки ИТ-ИК/ВП приведена в таблицах 2, 3, 4.

Таблица 2 - Комплект поставки ИТ-ИК/ВП для позиций №№ 1; 2; 3; 4; 5; 6; 7; 11; 12; 13; 14; 15; 17; 19; 20; 21; 22; 23; 26; 27; 31; 32; 33; 34; 35; 36; 38; 39; 40; 41; 42; 43; 46; 47; 49; 50; 51; 52; 53; 54; 55; 56; 58; 59; 60; 61; 62; 63; 64; 65; 66; 67; 68; 69; 71; 72; 73; 78; 81; 82; 83; 84; 85 (см. таблицу 1)

Наименование	Обозначение	Количество
Комплект трубок индикаторных ИТ-ИК/ВП	СИТИ.415522.201	25 (50, 10)
Коробка или кассета полиэтиленовая	СИТИ.323363.001	1
Этикетка	СИТИ.754463.007	1
Руководство по эксплуатации совмещенное с паспортом	СИТИ.415522.200РЭ	1 экз.
Свидетельство о поверке (копия)		1 экз.
Примечания. Номенклатура, исполнение и количество ИТ в поставляемой партии определяются заказчиком.

Таблица 3 - Комплект поставки ИТ-ИК/ВП для позиций №№ 8; 9; 24; 25; 29; 30; 44; 45

(см. таблицу 1)
Наименование	Обозначение	Количество
Комплект трубок индикаторных ИТ-ИК/ВП	СИТИ.415522.201	25 (50, 10)
Комплект трубок фильтрующих (ТФ)	СИТИ.415522.202	9 (17,4)
Полимерная трубка: длина - (40±3) мм диаметр - (5±1) мм	-	1 шт.

Наименование	Обозначение	Количество
Коробка или кассета полиэтиленовая	СИТИ.323363.001	1
Этикетка	СИТИ.754463.007	1
Руководство по эксплуатации совмещенное с паспортом	СИТИ.415522.200РЭ	1 экз.
Свидетельство (копия) о поверке		1 экз.
Примечание. Номенклатура, исполнение и количество ИТ в поставляемой партии определяются заказчиком.

Таблица 4 - Комплект поставки ИТ-ИК/ВП для позиций №№ 10; 16; 18; 28; 37; 48; 57; 70; 74; 75; 76; 77; 79; 80 (см. таблицу 1)_

Наименование	Обозначение	Количество
Комплект трубок индикаторных ИТ-ИК/ВП	СИТИ.415522.201	25 (50, 10)
Комплект трубок фильтрующих (ТФ)	СИТИ.415522.202	25 (50, 10)
Полимерная трубка: длина - (40±3) мм диаметр - (5±1) мм	-	1 шт.
Коробка или кассета полиэтиленовая	СИТИ.323363.001	1
Этикетка	СИТИ.754463.007	1
Руководство по эксплуатации совмещенное с паспортом	СИТИ.415522.200РЭ	1 экз.
Свидетельство (копия) о поверке		1 экз.
Примечание. Номенклатура, исполнение и количество ИТ в поставляемой партии определяются заказчиком.

Поверка

осуществляется по документу МП-242-1891-2015 «Трубки индикаторные ИТ-ИК/ВП. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» 15 июля 2015 г.

Основные средства поверки:

- генератор газовых смесей ГГС модификаций ГГС-Р или ГГС-К - рабочий эталон 1-го разряда по ШДЕК.418319.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте со стандартными образцами состава газовые смеси по ТУ 6-16-2956-92, пределы допускаемой относительной погрешности ± (7 - 5) %;

- генератор газовых смесей ГГС модификаций ГГС-Т или ГГС-К - рабочий эталон 1-го разряда по ШДЕК.418319.009 ТУ (№ 45189-10 в Госреестре СИ РФ) в комплекте с источниками микропотоков ИМ газов и паров по ИБЯЛ.418319.013 ТУ (№ 15075-09 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± (8 - 5) %;

- установка газодинамическая ГДУ-34 (№ 20616-00 в Госреестре СИ РФ), пределы допускаемой относительной погрешности ± 10 %;

- генератор озона ГС-024 по ИРМБ.413332.001 ТУ (№23505-08 в Госреестре СИ РФ), погрешность ± (7 - 5) %;

- генератор нулевого воздуха ГНГ-01 по ШДЕК.418312.001 ТУ (№ 26765-04 в Госреест-ре СИ РФ) или ПНГ-воздух - поверочный нулевой газ воздух марки А, выпускаемый по ТУ 6-21-5-82 в баллоне под давлением.
