| Номер в госреестре | 62583-15 |
| Наименование СИ | Вольтметры универсальные |
| Обозначение типа СИ | HMC8012, HMC8012-G |
| Изготовитель | "Rohde & Schwarz GmbH & Co. KG", Германия |
| Год регистрации | 2015 |
| Срок свидетельства | 02.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Вольтметры универсальные HMC8012, HMC8012-G (далее по тексту - вольтметры) предназначены для измерения:
- напряжения постоянного тока;
- силы постоянного тока;
- среднего квадратического значения напряжения переменного тока;
- среднего квадратического значения силы переменного тока;
- электрического сопротивления постоянному току;
- электрической емкости.
Вольтметры представляют собой портативные многофункциональные измерительные приборы, конструктивно выполнены в защищенном корпусе, питающиеся от сети переменного тока.
Принцип работы вольтметров заключается в преобразовании входного аналогового сигнала в цифровую форму быстродействующим АЦП, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
На лицевой панели вольтметров расположены:
- жидкокристаллический дисплей;
- функциональные клавиши;
- поворотный переключатель с курсорными клавишами;
- USB разъем;
- входные разъёмы.
На задней панели вольтметров расположены:
- выключатель питания;
- переключатель напряжения питания;
- разъем питания от сети переменного тока;
- разъемы интерфейсов.
Связь вольтметров с ЭВМ осуществляется с помощью набора интерфейсов USB, VCP, Ethernet, IEEE-488.

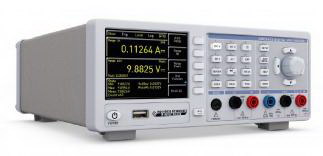

Внешний вид вольтметров и место нанесения наклейки со знаком утверждения типа средства представлены на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.
Различие вольтметров заключается в наличии у модели HMC8012-G интерфейса IEEE-488.
Место
нанесения наклейки со знаком утверждения типа СИ
встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики вольтметров нормированы с учетом влияния программного обеспечения. Идентификационные данные программного обеспечения вольтметров представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения вольтметров
| Идентификационные данные (признаки) | Значения |
| 1 | 2 |
| Идентификационное наименование ПО | HMC8012 firmware |
| Номер версии (идентификационный номер) ПО | 1.061 |
| Цифровой идентификатор ПО | - |
Уровень защиты программного обеспечения вольтметров от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Основные метрологические и технические характеристики вольтметров представлены в таблицах 2 - 8.
Таблица 2 - Измерение напряжения постоянного тока_
| Верхняя граница диапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С |
| 1 | 2 | 3 |
| 0,4 В | ± (0,00015 • Х + 0,00002 • P) | ± (0,00001 • Х + 0,000005 • P) |
| 4 В | ± (0,00015 • Х + 0,00002 • P) | ± (0,000008 • Х + 0,000003 • P) |
| 40 В | ± (0,00020 • Х + 0,00002 • P) | ± (0,00001 • Х + 0,000005 • P) |
| 400 В | ± (0,00020 • Х + 0,00002 • P) | ± (0,000015 • Х + 0,000005 • P) |
| 1000 В | ± (0,00025 • Х + 0,00002 • P) | ± (0,000015 • Х + 0,000005 • P) |
Примечания
1 X - измеренное значение напряжения постоянного тока;
2 P - верхняя граница диапазона измерений.
| Верхняя граница диапазона измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С |
| 1 | 2 | 3 | 4 |
| 0,4 В; 4 В; 40 В; 400 В; 750 В | от 10 до 20 Гц | ± (0,03 • Х + 0,0005 • P) | ± (0,0001 • Х + 0,0001 • P) |
| от 20 до 45 Гц | ± (0,015 • Х + 0,0005 • P) | ||
| от 45 Гц до 20 кГц | ± (0,003 • Х + 0,0005 • P) | ||
| от 20 до 50 кГц | ± (0,01 • Х + 0,0005 • P) | ± (0,0002 • Х + 0,0001 • P) | |
| от 50 до 100 кГц | ± (0,03 • Х + 0,0005 • P) | ± (0,0005 • Х + 0,0001 • P) |
Примечания
1 X - измеренное значение напряжения переменного тока (СКЗ);
2 P - верхняя граница диапазона измерений;
3 Нижняя граница диапазона измерений составляет 10 % от верхней границы.
| Таблица 4 - И | змерение силы постоянного тока | ||
| Верхняя граница диапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С | Разрешение, нА |
| 1 | 2 | 3 | 4 |
| 0,02 А; 0,2 А | ± (0,0005 • Х + 0,0001 • P) | ± (0,00008 • Х + 0,00001 • P) | 0,1 - 1 |
| 2 А | ± (0,0025 • Х + 0,0007 • P) | ± (0,00012 • Х + 0,000015 • P) | 0,1 - 1 |
| 10 А | ± (0,0025 • Х + 0,0007 • P) | ± (0,00001 • Х + 0,00001 • P) | 0,1 - 1 |
Примечания
1 X - измеренное значение силы постоянного тока;
2 P - верхняя граница диапазона измерений.
| Таблица 5 - И | змерение силы переменного тока (СКЗ) | |||
| Верхняя граница диапазона измерений | Частота | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С | Разрешение, нА |
| 1 | 2 | 3 | 4 | 5 |
| 0,02 А; 0,2 А; 2 А; 10 А | от 20 до 40 Гц | ± (0,015 • Х + 0,0005 • P) | ± (0,0001 • Х + + 0,0001 • P) | 0,1 - 1 |
| от 40 Гц до 1 кГц | ± (0,005 • Х + 0,0005 • P) | |||
| от 1 до 5 кГц | ± (0,015 • Х + 0,0005 • P) | |||
| от 5 до 10 кГц | ± (0,025 • Х + 0,0005 • P) | |||
Примечания
1 X - измеренное значение силы переменного тока (СКЗ);
2 P - верхняя граница диапазона измерений;
3 Нижняя граница диапазона измерений составляет 10 % от верхней границы.
Таблица 6 - Измерение электрического сопротивления постоянному току
| Верхняя граница диапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С |
| 1 | 2 | 3 |
| 400 Ом | ± (0,0005 • Х + 0,00005 • P) | ± (0,00002 • Х + 0,000005 • P) |
| 4 кОм | ± (0,00015 • Х + 0,00002 • P) | |
| 40 кОм | ± (0,0003 • Х + 0,00003 • P) | |
| 400 кОм | ± (0,0003 • Х + 0,00003 • P) | |
| 4 МОм | ± (0,006 • Х + 0,00005 • P) | |
| 40 МОм | ± (0,0025 • Х + 0,00003 • P) | ± (0,00008 • Х + 0,000005 • P) |
| 250 МОм | ± (0,02 • Х + 0,0001 • P) | ± (0,002 • Х + 0,000005 • P) |
Примечания
1 X - измеренное значение электрического сопротивления постоянному току;
2 P - верхняя граница диапазона измерений.
Таблица 7 - Измерение электрической емкости
| Верхняя граница диапазона измерений | Пределы допускаемой основной абсолютной погрешности измерений при температуре от 18 до 28 °С | Пределы допускаемой дополнительной температурной погрешности измерений в диапазонах от 0 до 18 °С и от 28 до 55 °С |
| 1 | 2 | 3 |
| 5 нФ | ± (0,002 • Х + 0,0025 • P) | ± (0,0002 • Х + 0,00002 • P) |
| 50 нФ | ± (0,001 • Х + 0,002 • P) | |
| 500 нФ | ± (0,001 • Х + 0,0005 • P) | |
| 5 мкФ | ± (0,001 • Х + 0,0005 • P) | ± (0,0002 • Х + 0,00002 • P) |
| 50 мкФ | ± (0,001 • Х + 0,0005 • P) | |
| 500 мкФ | ± (0,002 • Х + 0,001 • P) |
Примечания
1 X - измеренное значение электрической емкости;
2 P - верхняя граница диапазона измерений.
Таблица 8 - Основные технические характеристики
| Характеристика | Значение |
| 1 | 2 |
| Время готовности к работе, мин не более | 90 |
| Напряжение и частота питающей сети | 115/230 В, 50/60 Гц |
| Потребляемая мощность, В-А | 12 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более | от 0 до 55 от 5 до 80 |
| Г абаритные размеры (высота х ширина х глубина), мм, не более | 222 х 88 х 280 |
| Масса, кг, не более | 2,7 |
наносится на лицевую панель вольтметров в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки вольтметров представлен в таблице 9.
Таблица 9 - Комплектность поставки вольтметров
| Наименование | Количество, шт. |
| 1 | 2 |
| Вольтметр | 1 |
| Измерительные кабели | 1 |
| Кабель питания | 1 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
| Диск CD-ROM с руководством по эксплуатации и программным обеспечением для управления вольтметром | 1 |
осуществляется по документу РТ-МП-2454-551-2015 «ГСИ. Вольтметры универсальные HMC8012, HMC8012-G. Методика поверки», утвержденному ФБУ «Ростест-Москва» 17.08.2015 г.
Основные средства поверки:
- калибратор многофункциональный Fluke 5522A (Госреестр № 51160-12).
Методика измерений с помощью вольтметров указаны в документе «Вольтметры универсальные HMC8012, HMC8012-G. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к вольтметрам универсальным HMC8012, HMC8012-G
1 ГОСТ 22261 - 94 Средства измерений электрических и магнитных величин. Общие технические условия.
2 Техническая документация фирмы “Rohde & Schwarz GmbH & Co. KG”, Германия.
