| Номер в госреестре | 62594-15 |
| Наименование СИ | Аппаратура |
| Обозначение типа СИ | TIK-PLC |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие «ТИК» (ООО НПП «ТИК»), г. Пермь |
| Год регистрации | 2015 |
| Срок свидетельства | 22.10.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура TIK-PLC (далее - аппаратура) предназначена для измерения среднего квадартического значения (СКЗ) виброскорости, тока, напряжения и температуры и передачи полученных данных в систему управления.
Принцип действия аппаратуры основан на измерении и обработке сигналов, поступающих от измерительных каналов или первичных преобразователей и сравнении полученных значений с установленными уровнями срабатывания (уставками).

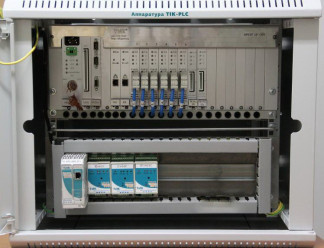

Аппаратура TIK-PLC представляет собой набор измерительных и функциональных модулей, устанавливаемых в крейте или на DIN-рейку.
Измерительные модули представляют собой контроллеры и имеют несколько модификаций: TIK-PLC 111, TIK-PLC 112, TIK-PLC 121, TIK-PLC 241, TIK-PLC 371, отличающихся количеством и типом входных каналов, типом выходных каналов, наличием релейных выходов и индикацией.
Модификации TIK-PLC 111 и TIK-PLC 112 представляют собой одноканальный модуль с входом по постоянному току от 4 до 20 мА, с выходом по постоянному току от 4 до 20 мА, с двумя релейными выходами и одним цифровым интерфейсом RS-485. Модули отличаются между собой программным обеспечением.
Модификация TIK-PLC 121 представляет собой одноканальный модуль с входом по напряжению, с выходом по постоянному току от 4 до 20 мА, с двумя релейными выходами и одним цифровым интерфесом RS-485.
Модификация TIK-PLC 241 (исп. 01 и 02) представляет собой двухканальный модуль с входами по напряжению и по постоянному току от 4 до 20 мА, с выходом по постоянному току от 4 до 20 мА, с четырьмя релейными выходами и цифровым интерфейсом RS-485. Данная модификация позволяет проводить расчет среднеквадратичного значения (СКЗ) измеряемого параметра, сравнивать его с уставками и выдавать сигналы блокировки, выдавать рассчитанные значения по цифровому интерфейсу RS-485. Исполнения 01 и 02 отличаются между собой программным обеспечением, индикацией и способом установки: либо на DIN-рейку, либо в крейт.
Модификация TIK- PLC 371 представляет собой трехканальный модуль с одним входом по постоянному току от 4 до 20 мА, с двумя входами по напряжению, один из которых предназначен для подключения термопреобразователей сопротивлений, и цифровым интерфейсом RS-485.
К функциональным модулям относятся: модуль питания (МП), модуль релейных выходов (МРВ), модуль дискретных входов и интерфейса RS-485 (МДВх), модуль аналоговых выходов (МА-14), модуль интерфейсный (МИ), модуль питания искробезопасный (МПИ).
Обозначение модификации в паспорте на аппаратуру TIK-PLC указывает на тип измерительных контроллеров, входящих в ее состав, так первая позиция цифрового кода контроллера означает количество входных каналов, вторая позиция - тип входного канала, третья позиция - программную реализацию алгоритма работы контроллера.
Программное обеспечение (ПО) аппаратуры TIK-PLC служит для обработки и визуализации информации.
Конструкция исключает возможность несанкционированного влияния на ПО и измерительную информацию:
- отсутствует физический доступ к носителю информации;
- отсутствует программно-аппаратный интерфейс для изменения/замещения кода программы в процессе эксплуатации.
Идентификационные данные ПО представлены в таблице 1.
| Идентификационные данные (признаки) | Значение |
| TIK-PLC 111 | |
| Идентификационное наименование ПО | ПО TIK-PLC 111 |
| Номер версии (идентификационный номер) ПО | 2.1 |
| Цифровой идентификатор ПО | 111-2 1 |
| Другие идентификационные данные (если есть) | - |
| TIK-PLC 112 | |
| Идентификационное наименование ПО | ПО TIK-PLC 112 |
| Номер версии (идентификационный номер) ПО | 2.2 |
| Цифровой идентификатор ПО | 112-2 2 |
| Другие идентификационные данные (если есть) | - |
| TIK-PLC 121 | |
| Идентификационное наименование ПО | ПО TIK-PLC 121 |
| Номер версии (идентификационный номер) ПО | 2.3 |
| Цифровой идентификатор ПО | 121-2 3 |
| Другие идентификационные данные (если есть) | - |
| TIK-PLC 241 | |
| Идентификационное наименование ПО | ПО TIK-PLC 241 |
| Номер версии (идентификационный номер) ПО | 2.0.6 |
| Цифровой идентификатор ПО | 241-2 0 6 |
| Другие идентификационные данные (если есть) | - |
| TIK-PLC 371 | |
| Идентификационное наименование ПО | ПО TIK-PLC 371 |
| Номер версии (идентификационный номер) ПО | 1.1.30 |
| Цифровой идентификатор ПО | 371-1 1 30 |
| Другие идентификационные данные (если есть) | - |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует по Р 50.2.077-2014 уровню «высокий».
приведены в таблице 2.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения СКЗ виброскорости, мм/с | от 0,05 до 100 |
| Диапазон входной силы тока для TIK-PLC 111; TIK-PLC 112; TIK-PLC241; TIK-PLC 371, мА | от 4 до 20 |
| Диапазон входного напряжения (амплитудное значение) для TIK-PLC121; TIK-PLC241; TIK-PLC 371, В | от 0 до 2 |
| Диапазон измерения температуры для TIK-PLC 371, °С | от минус 50 до плюс 250 |
| Диапазоны рабочих частот для TIK- PLC 121, Гц | от 2 до 1000 от 10 до 1000 |
| Диапазоны рабочих частот для TIK-PLC 241 и TIK-PLC 371, Гц - канал измерения СКЗ виброскорости - оцифрованный входной сигнал | от 10 до 1000 от 0 до 10000 |
| Пределы допускаемой основной относительной погрешности измерения СКЗ виброскорости , %: TIK-PLC-121 для TIK-PLC 241, TIK-PLC-371 | ±1 ±0,5 |
| Пределы допускаемой основной относительной погрешности преобразования измеренного значения СКЗ виброскорости в выходной сигнал от 4 до 20 мА, %: для TIK-PLC-121 для TIK-PLC 241 (исп.01) | ±1 ±0,5 |
| Пределы допускаемой основной относительной погрешности измерения силы входного тока для TIK-PLC 241 и TIK-PLC 371, % | ±0,5 |
| Пределы допускаемой основной абсолютной погрешности измерения силы входного тока для TIK-PLC 111, мА | ±1 |
| Пределы допускаемой основной относительной погрешности преобразования измеренной силы входного тока в выходной сигнал от 4 до 20 мА для TIK-PLC 112, % | ±1 |
| Пределы допускаемой основной абсолютной погрешности измерения входного напряжения по каналу подключения УСО MS для TIK-PLC 241 (исп.02), TIK-PLC-371, мВ | ±5 |
| Пределы допускаемой основной относительной погрешности измерения температуры (без термопреобразователей сопротивления) для TIK-PLC-371, % | ±1 |
| Неравномерность амплитудно-частотной характеристики для канала TIK- PLC 121 с диапазоном частот от 2 до 1000 Гц в диапазонах частот, %, не более: св. 10 до 500 Гц от 2 до 10 Гц и св.500 до 1000 Гц | ±10 ±20 |
| Неравномерность амплитудно-частотной характеристики для каналов TIK- PLC 121, TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 10 до 1000 Гц в диапазонах частот, %, не более: св. 20 до 500 Гц от 10 до 20 Гц и св.500 до 1000 Гц | ±10 ±20 |
| Неравномерность амплитудно-частотной характеристики для каналов TIK-PLC 241 и TIK-PLC 371 с диапазоном частот от 0 до 10000 Гц в диапазонах частот, %, не более: от 0 до 5000 Гц св.5000 до 10000 Гц | ±10 +10; -20 |
| Пределы допускаемой дополнительной погрешности, вызванной изменением температуры окружающего, % | ±0,5 основной погрешности |
| Нормальные условия: диапазон температур, °С | 20±5 |
| Условия эксплуатации: диапазон рабочих температур, оС - для TIK-PLC 111, TIK-PLC 112, TIK-PLC 121 - для TIK-PLC 241 исп. 01 - для TIK-PLC 241 исп. 02, TIK-PLC 371 | от минус 45 до плюс 50 °С от минус 20 до плюс 50 °С от минус 20 до плюс 50 °С |
| Масса, не более, кг: TIK- PLC 111, TIK-PLC 112, TIK-PLC 121 TIK-PLC 241 исп. 01 TIK-PLC 241 исп. 02 TIK-PLC 371 | 0,2 0,3 0,16 0,16 |
| Габаритные размеры, не более, мм: TIK-PLC 111, TIK-PLC 112, TIK-PLC 121 | 60х50х100 |
| TIK-PLC 241 исп. 01 | 115х100х45 |
| TIK-PLC 241 исп. 02 | 173х180х20 |
| TIK-PLC 371 | 173х180х20 |
наносится на корпус шкафа или крейта методом наклейки, на титульный лист руководства по эксплуатации и паспорта типографским способом.
Таблица 3
| Наименование | Кол-во | Примечание |
| Аппаратура TIK-PLC | 1 шт | Состав аппаратуры по согласованию с заказчиком |
| Паспорт | 1 экз. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. | |
| Сертификат соответствия | 1 экз. | Копия в РЭ и паспорте |
| Свидетельство об утверждении типа средств измерений | 1 экз. |
осуществляется в соответствии с документом ИМБР. 426489. 001-02 МП «Аппаратура TIK-PLC. Методика поверки», утвержденным ФГУП «ВНИИМС» 15.09.2015 г.
Основные средства поверки: магазин сопротивлений Р33 (Госреестр СИ № 48930-12), катушка электрического сопротивления Р331 (Госреестр СИ № 1162-58), калибратор Fluke-715 (Госреестр СИ № 29194-05), вольтметр GDM-8245 (Госреестр СИ № 34295-07), источник питания постоянного тока GPR-3060D (Госреестр СИ № 20188-07), генератор ГСС-05 (Госреестр СИ № 30405-05).
Знак поверки наносится на свидетельство о поверке и, если позволяют условия эксплуатации, на корпус аппаратуры методом наклейки.
Аппаратура TIK-PLC. Руководство по эксплуатации ИМБР.426489.001 РЭ, раздел 4.
Нормативные и технические документы, устанавливающие требования к аппаратуре TIK-PLC
Технические условия ТУ 4277-035-12036948-2015 «Аппаратура TIK-PLC»
