Автотопливозаправщики и автоцистерны IVECO-AMT, 62598-15

Назначение

Автотопливозаправщики и автоцистерны IVECO-AMT (далее - АТЗ и АЦ) предназначены для измерений объема светлых нефтепродуктов плотностью от 700 до 850 кг/м3.

Описание

Принцип работы АТЗ и АЦ основан на заполнении их нефтепродуктом до указателя уровня налива соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или через насос.

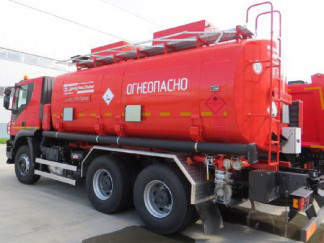

АТЗ и АЦ представляют собой цистерну, выполненную в виде горизонтального резервуара, имеющего в поперечном сечении чемоданообразную форму, установленную на шасси автомобиля. Цистерна крепится к шасси автомобиля при помощи поясов. Цистерна изготовлена из листовой углеродистой стали и усилена внутри плоско-выгнутыми стенками, которые выполняют также роль поперечных волнорезов. Внутреннее пространство цистерны может быть разделено на герметичные отсеки, оборудованные заливной горловиной прямоугольной формы. Каждый отсек является мерой полной вместимости. Указатель уровня налива представляет собой стальной уголок, установленный с внутренней стороны горловины цистерны.

АТЗ оборудован узлом выдачи топлива, предназначенным для измерений объема нефтепродукта при заправке автотранспорта. Узел выдачи топлива устанавливается в ящике на раме шасси с левой стороны и комплектуется счетчиком жидкости СЖ-ППО-25 (Госреестр СИ №59916-15).

Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

-    съемную крышку горловины с заливным люком и дыхательным клапаном;

-    клапан донный;

-    кран шаровой;

-    рукава напорно-всасывающие;

-    насосную установку.

На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

Фактическая вместимость цистерны указывается на алюминиевой табличке, приклепанной к горловине. На рисунке 1 приведено обозначение места расположения заклепки для нанесения знака поверки.

Рисунок 1- Обозначение места для нанесения знака поверки

Технические характеристики

Основные характеристики приведены в таблицах 1 и 2.

Таблица 1

Таблица 2

Знак утверждения типа

наносится на маркировочную табличку фотохимическим способом и на титульные листы руководства по эксплуатации и формуляра типографским способом.

Комплектность

Комплект поставки цистерны приведен в таблице 3.

Таблица 3

Поверка

осуществляется в соответствии с документом ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».

Основные средства поверки:

-    эталонный счетчик жидкости, пределы относительной погрешности ± 0,15 %;

-    эталонные мерники 2-го разряда вместимостью 200, 500, 1000, 2000, 5000 дм3.

Поверка счетчиков СЖ-ППО-25 осуществляется в соответствии с документом 802.00.00.00 МП «Счетчики жидкости СЖ. Методика поверки», утвержденным ГЦИ СИ ЗАО КИП «МЦЭ» 30.10.2014 г. Основное средство поверки:

- установка поверочная с диапазоном измерений объемного расхода воды от 0,001 до 600 м /ч, пределы допускаемой относительной погрешности ± 0,05 %.

Знак поверки наносится на заклепку, проходящую через стенку горловины и планку уровня налива, и на свидетельство о поверке.

Сведения о методах измерений

Методика измерений в руководстве по эксплуатации «Автотопливозаправщики и автоцистерны IVECO-AMT. Руководство по эксплуатации» IVECO-АМТ.РЭ.

Нормативные и технические документы, устанавливающие требования к автотопливозаправщикам и автоцистернам IVECO-AMT

1. ТУ 37.165.277-2015. Автозаправщики и автоцистерны IVECO-AMT. Технические условия.
