| Номер в госреестре | 62604-15 |
| Наименование СИ | Колонки автозаправочные компримированного природного газа |
| Обозначение типа СИ | ЛПА-ГЗК |
| Изготовитель | Общество с ограниченной ответственностью«Научно-производственная компания «ЛЕНПРОМАВТОМАТИКА» (ООО «НПК «ЛЕНПРОМАВТОМАТИКА»), г. Санкт-Петербург |
| Год регистрации | 2015 |
| Срок свидетельства | 12.11.2025 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки автозаправочные компримированногоприродного газа ЛПА-ГЗК (далее -колонки) предназначены для измерения объема, приведенного к стандартным условиямпо ГОСТ 2939-63, и массы компримированного (сжатого) природного газа (метана), при выдаче его в баллоны транспортных средств на автомобильных газонаполнительных компрессорных станциях (АГНКС), многотопливных автозаправочных станциях (МАЗС) и передвижных автогазозаправщиков (ПАГЗ).
Принцип действия колонок основан на измерении массы газа массовым расходомером (массомером) и состоит в следующем: природный газ из накопителя поступает к патрубку колонки и через фильтр и клапаны поступает в массомер, затем через раздаточный шланг с пистолетом поступает в баллон транспортного средства.
Основными элементами колонки являются:
- счетчик-расходомер массовый;
- запорная арматура (клапаны с электро- или пневмоприводом);
- электронный блок управления колонкой (далее — блок управления), расположенный внутри колонки под откидной крышкой дисплея;
- раздаточный шланг с пистолетом.
Сигнал от массомера поступает в блок управления, на цифровом табло которого индицируется масса или объем (определяется по заранее введенному в блок управления значению плотности газа при стандартных условиях) отпущенного газа, его цена и стоимость.
В колонках могут применяться блоки управления ЛПА и Топаз-306БУ10. Блоки идентичны по функциям и отличаются только конструктивным исполнением.
Для увеличения производительности колонка может одновременно подключаться через блок клапанов к одной, двум или трем секциям аккумуляторов газа (ПАГЗа).
Колонка может иметь один или два заправочных шланга с возможностью одновременной заправки по обоим шлангам.
Колонка оснащена манометром для контроля давления газа на выходе перед раздаточным шлангом (без нормирования погрешности).
Задание дозы (массы или объема заправляемого газа) и включение колонок производится непосредственно с колонки или оператором с удаленного компьютера.
Колонка оснащается электрическим обогревателем отсека электроники для обеспечения нижнего предела рабочего диапазона температур окружающей среды минус 40 °C, по заказу.
Колонка без электрического обогревателя отсека электроники предназначена для работы при температуре окружающей среды минус 20 °C.
Значение рабочего диапазона температур окружающей среды указывается на заводской табличке колонки.
На цифровом таблов процессе заправки отображается цена, объем или масса и стоимость отпущенного газа.
Структура условного обозначения колонок:
ЛПА-ГЗК-abc/xx, где
a - кол-во постов (1, 2);
b - кол-во линий заправки (1, 2, 3);
c - тип привода запорной арматуры: 1 - электромагнитный, 2 - пневматический;
xx - максимальный расход газа. Для заправки автотранспорта - 12, 25, 50 кг/мин (в зависимости от модели), для заправки передвижных ПАГЗ - 70 кг/мин.
На колонки выдан Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» № RUC-RU.AB24.B.02528.
Маркировка взрывозащитыЕх II ОЬПА Т3 Х.

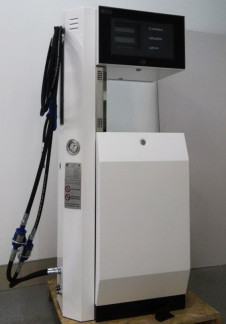

Внешний вид колонки приведен на рисунке 1.Место пломбирования в целях предотвращения несанкционированной настройки и вмешательствапоказано на рисунке 2 (пломбируется блок управления, расположенный под крышкой дисплея). Знак поверки в виде голографической наклейки наносится на поверхность крышки дисплея.
Колонки имеют встроенное программное обеспечение (ПО) КСПА-026 или «Топаз». Структура и взаимосвязи частей ПО показана на рисунке 3.
| Блок | Блок | Блок | ||
| расчета | расчета | диагностики | ||
| расхода -▲- | объема |
| Блок | Блок | Блок | ||
| времени | архивации | обмена | ||
| данными |
Блок
индикации
Рисунок 3 - Структура и взаимосвязи частей ПО
Основные функции частей программного обеспечения:
1) блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала с массового счетчика-расходомера;
2) блок расчета объема предназначен для расчетов его значений по результатам измерений расхода (массы) и введенной в блок управления плотности газа при стандартных условиях;
3) блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
4) блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
5) блок индикации (табло блокауправления) предназначен для визуального отображения рабочей, диагностической и настроечной информации;
6) блок реального времени предназначен для измерения времени работы колонки и времени действия диагностируемых ситуаций;
7) блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений.
Идентификационные данные ПО приведены в таблице 1.
Программное обеспечение защищено от несанкционированного изменения путем пломбирования блокауправления. Программное обеспечение исключает возможность модификации или удаления данных через интерфейсы пользователя. Доступ к программному обеспечению защищен паролем.
Таблица 1 -Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения | |
| 1 | 2 | 3 |
| Наименование ПО | КСПА-026 | Топаз |
| Номер версии (идентификационный номер) ПО | 6.31 и выше | Р101 и выше |
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014: «высокий».
Нормирование метрологических характеристик проведено с учетом того, что программное обеспечение является неотъемлемой частью колонок.
представлены в таблице 2.
Таблица 2 - Метрологические и технические характеристики
| Наименование характеристики | Значения характеристики |
| Пределы допускаемой относительной погрешности при измерении объема, приведенного к стандартным условиям, или массы компримированного природного газа, прошедшего через колонку, % | ±1,0 |
| Наименьший измеряемый расход, м3/мин (кг/мин) * (без нормирования погрешности) | 1,4 (1) |
| Наибольший измеряемый расход**, м3/мин (кг/мин) (без нормирования погрешности) | 17,1 (12); 35,7 (25); 71,4 (50) - для автотранспорта; 100 (70) - для ПАГЗ |
| Минимальная доза выдачи, м (кг) | 2,8 (2) - для автотранспорта; 7,1 (5) - для ПАГЗ |
| Максимальная доза для индикации, м3, не более | 999,99 (для автотранспорта); 99 000,00 (для ПАГЗ) |
| Габаритные размеры**, мм, не более - длина, мм - высота, мм - ширина, мм | от 751 до 1070 от 1600 до 2190 от 653 до 735 |
| Наименование характеристики | Значения характеристики |
| Масса нетто, кг, не более | 350 |
| Диапазон температуры рабочей среды (компримированного природного газа), оС | от минус 40 до плюс 55 |
| Диапазон температуры окружающего воздуха,оС | от минус 40 до плюс 40(модели с обогревателем); от минус 20 до плюс 40 |
| Относительная влажность окружающего воздуха для блока управления, %, не более | 95 |
| Максимальное рабочее давление газа, МПа | 25,0 |
| Напряжение питания (сеть переменного тока,50 Гц), В | 220 + ^ - 33 |
| Потребляемая мощность, Вт, не более | 200 |
| Средняя наработка до отказа, ч | 26500 |
| Средний срок службы, лет | 20 |
* здесь и далее объем газа, приведенного кстандартным условиям по ГОСТ 2939-63. **в зависимости от исполнения
наносится на лицевую панель колонок в виде наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений представлена в таблице 3.
Таблица 3 -Комплектность средства измерений
| Наименование | Кол-во | Примечание |
| Колонки автозаправочные компримированного природного газа ЛПА-ГЗК | 1 | Модель и исполнение согласно заказу |
| Комплект запасных частей | 1 | Согласно заказу |
| Комплект эксплуатационной документации | 1 | |
| Руководство по эксплуатации | 1 | ЛПА-99.002 РЭ 1 экз. при групповой поставке |
| Методика поверки | 1 | ЛПА-99.002 Д22 1 экз. при групповой поставке |
осуществляется по документу ЛПА-99.002 Д22 «Колонки автозаправочные компримированного природного газа ЛПА-ГЗК. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.08.2015.
Основные средства поверки:
Весы по ГОСТ Р 53228-2008 «Весы неавтоматического действия. Часть 1 Метрологические и технические требования. Испытания».
- При поверке в рабочих условиях (на объекте) природным газом с рабочим давлением: предел взвешивания 150 кг, класс точности III (средний).
- При поверке в лабораторных условиях азотом с давлением 10-12 МПа: предел взвешивания 30 кг, класс точности III (средний).
Меры массы общего назначения (при использовании гиревых весов) по ГОСТ OIML R 111-1-2009 «Государственная система обеспечения единства измерений. Гири классов Е1, E2, F1, F2, M1, M1-2, M2, M2-3 и М3. Часть 1 метрологические и технические требования».
Методика измерений приведена в документе ЛПА-99.002 РЭ «Колонки автозаправочные компримированного природного газа ЛПА-ГЗК. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к колонкам автозаправочным компримированного природного газа ЛПА-ГЗК
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».
ТУ 4213-014-52122445-2015 «Колонки автозаправочные компримированного природного газа ЛПА-ГЗК. Технические условия».
| Зарегистрировано поверок | 1973 |
| Поверителей | 37 |
| Актуальность данных | 22.11.2024 |
