Газоанализаторы кислорода и оксида углерода ПКГ-4 мод. ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х, 62615-15

Назначение

Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х предназначены для измерений объемной доли кислорода или массовой концентрации оксида углерода в неагрессивных газовых смесях.

Описание

Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 /Х (далее - газоанализаторы) представляют собой малогабаритные автоматические приборы непрерывного действия.

Принцип действия газоанализаторов - электрохимический.

Способ отбора пробы - диффузионный или принудительный, с помощью встроенного побудителя расхода или за счет избыточного давления в точке отбора пробы.

Выпускаются три модификации газоанализаторов:

-    ПКГ-4 В - переносной, одноканальный, одноблочный, со встроенным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора;

-    ПКГ-4 Н - переносной, одноканальный, с выносным датчиком, с цифровой индикацией показаний, с функцией электронного регистратора.

-    ПКГ-4 /Х - стационарный, многоканальный, где Х - количество измерительных каналов (до 8), с выносным датчиком (датчиками), с цифровой индикацией показаний, с функцией электронного регистратора, с функцией регулирования.

Кроме того, каждая модификация выпускается в нескольких исполнениях, перечень исполнений и их основные конструктивные особенности приведены в таблице 1.

Таблица 1 - Конструктивные особенности модификаций и исполнений газоанализаторов

Примечание - в обозначениях исполнений газоанализаторов используются следующие символы:

-    для модификации ПКГ-4 В: М - металлический корпус; П - пластмассовый корпус; Т - сенсорный TFT дисплей; Д - диффузионный отбор пробы; К - кислород; СО - оксид углерода;

-    для модификации ПКГ-4 Н: М - металлический корпус; П - пластмассовый корпус; Т - сенсорный TFT дисплей; К - кислород; СО - оксид углерода;

-    для модификации ПКГ-4 /Х: Х - количество каналов измерения (от 1 до 8); Y - количество релейных (Р) каналов управления (от 0 до 16); Z - количество аналоговых (А) выходов (от 0 до 16); Щ - стационарное щитовое исполнение в корпусе с одним светодиодным индикатором; Щ2 - стационарное щитовое исполнение в корпусе с двумя светодиодными индикаторами; С - стационарное настольное исполнение корпусе с тремя светодиодными индикаторами; Т - стационарное настольное исполнение с сенсорным TFT-дисплеем; К - кислород; СО - оксид углерода._

Газоанализаторы имеют выходные сигналы:

-    показания цифрового дисплея (жидкокристаллического или светодиодного);

-    цифровой выход, интерфейс RS-232, RS-485, USB, Ethernet;

-    аналоговый выход по току 4.20 мА, 0.5 мА, 0..20 мА, только для ПКГ-4 /Х.

Газоанализаторы обеспечивают звуковую и световую сигнализацию о достижении содержания определяемых компонентов двух настраиваемых порогов срабатывания.

Газоанализаторы выполняют следующие основные функции:

-    измерения объемной доли кислорода или массовой концентрации оксида углерода;

-    световой и звуковой сигнализации достижения установленных пороговых значений;

-    электронного регистратора;

-    регулирования (только для ПКГ-4 /Х).

Газоанализаторы выполнены в общепромышленном исполнении. Степень защиты от проникновения воды, пыли и посторонних твердых частиц не ниже IP 40 по ГОСТ 14254-96.

Внешний вид газоанализаторов приведен на рисунках 1 -3.

Внешний вид выносных измерительных преобразователей приведен на рисунке 4.

Схема пломбировки выносных измерительных преобразователей приведена на рисунке 5.

Рекомендуемые места нанесения знака поверки приведены на рисунке 6 (знак поверки наносится в том случае, если условия эксплуатации обеспечивают сохранность знака в течение всего интервала между поверками).

а -&♦ » -

газоанализатор

ПКГ-4 В

♦ +

Газоанализатор

~ПКГ-4 В"

в) исполнение ПКГ-4 В-К-М-Т

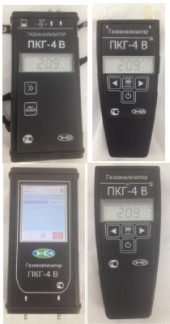

Рисунок 1 - Г азоанализаторы кислорода и оксида углерода ПКГ-4 модификации ПКГ-4 В исполнений ПКГ-4 В-К-М, ПКГ-4 В-К-П, ПКГ-4 В-К-М-Т, ПКГ-4 В-К-П-Д, внешний вид (исполнения ПКГ-4 В-СО-М, ПКГ-4 В-СО-П, ПКГ-4 В-СО-М-Т, ПКГ-4 В-СО-П-Д имеют аналогичный внешний вид и отличаются маркировкой на шильдике и показаниями на дисплее)

1

в) исполнение ПКГ-4 Н-К-М-Т Рисунок 2 - Г азоанализаторы кислорода и оксида углерода ПКГ-4 модификации ПКГ-4 Н исполнений ПКГ-4 Н-К-М, ПКГ-4 Н-К-П, ПКГ-4 Н-К-М-Т, внешний вид (исполнения ПКГ-4 n-CO-М, ПКГ-4 Н-CO-H ПКГ-4 Н-СО-М-Т имеют аналогичный внешний вид и отличаются маркировкой на шильдике и показаниями на дисплее)

а) исполнение ПКГ-4/2-Щ-К-2Р (одноканальный)    „    ттт„ т„ ,

’    ^ v    ’ б) исполнение ПКГ-4 /4-Щ2-К-4Р (четырех

канальный, на фото показан только один измерительный преобразователь)

L

в) исполнение ПКГ -4 /2-С-К-4Р-2А (двухканальный, на фото показан только один измерительный преобразователь)

г) исполнение ПКГ-4 /2-Т-К-4Р-2А (двухканальный, на фото показан только один измерительный преобразователь)

Рисунок 3 - Г азоанализаторы кислорода и оксида углерода ПКГ-4 модификацииПКГ-4 /Х, внешний вид (на примере одноканального, двухканального и четырехканального исполнений на

кислород)

в) ИПК-03, ИПМУ-03

Рисунок 5 - Схема пломбировки выносного измерительного преобразователя

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение.

Встроенное программное обеспечение разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны и идентифицируется при включении газоанализатора путем вывода на дисплей номера версии.

Встроенное ПО обеспечивает следующие основные функции:

-    обработку и передачу измерительной информации от первичного измерительного преобразователя (сенсора);

-    отображение результатов измерений на дисплее;

-    формирование выходных аналогового и цифрового сигналов;

-    формирование релейного выходного сигнала;

-    самодиагностику аппаратной части газоанализатора;

-    корректировку нулевых показаний и чувствительности.

Встроенное ПО газоанализатора реализует следующие расчетные алгоритмы:

1)    вычисление значений содержания определяемых компонентов в анализируемой среде по данным от первичного измерительного преобразователя;

2)    вычисление значений выходного аналогового сигнала;

3)    сравнение результатов измерений с предварительно заданным пороговым уровнем и формирование релейного выходного сигнала в случае превышения порогового значения;

4)    непрерывную самодиагностику аппаратной части газоанализатора.

Газоанализаторы могут работать с автономным ПО «EksisVisualLab» устанавливающимся на персональный компьютер под управлением операционной системы MicrosoftWindowsXP/7/8.

Идентификационные данные ПО газоанализаторов приведены в таблице 2.

Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.

Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных или непреднамеренных изменений. Уровень защиты по Р 50.2.077—2014 встроенного программного обеспечения соответствует уровню «средний».

Технические характеристики

1) Диапазоны измерений, пределы допускаемой основной погрешности и номинальное время установления показаний газоанализаторов приведены в таблице3.

Таблица 3

4)    Время прогрева газоанализатора, мин, не более    5

5)    Предел допускаемого изменения выходного сигнала стационарного газоанализатора в течение 24 ч непрерывной работы, в долях от предела допускаемой основной погрешности 0,5

6)    Предел допускаемого изменения выходного сигнала переносного газоанализатора в течение 8 ч непрерывной работы, в долях от предела допускаемой основной погрешности 0,5

7)    Время непрерывной работы портативных газоанализаторов от комплекта полностью заряженных аккумуляторов, ч, не менее    8

8)    Производительность встроенного побудителя расхода, дм3/мин,    0,3 ± 0,2

9)    Параметры электрического питания газоанализатора приведены в таблице 5.

Таблица 5

10) Г абаритные размеры газоанализатора и масса газоанализатора приведены в таблице 6.

Таблица 6

11)    Средняя наработка на отказ газоанализатора, ч:

-    модификации ПКГ-4 В, ПКГ-4 Н    5 000

-    модификация ПКГ-4 /Х    15 000

12)    Средний срок службы газоанализатора, лет    5

Условия эксплуатации

1)    диапазон температуры окружающей и анализируемой

сред, oC    от минус 20 до плюс 40

2)    диапазон атмосферного давления, кПа    от 84 до 106,7

3)    относительная влажность при температуре 25oC, %    от 10 до 95

Знак утверждения типа

наносится типографским способом на титульный лист Руководства по эксплуатации и паспорта и на передней и/или задней панели газоанализатора в виде наклейки.

Комплектность

Комплект поставки газоанализатора указан в таблице 7.

Таблица 7

Поверка

осуществляется по документу МП- 242-1930-2015 "Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМ им Д.И. Менделеева" «22» июля 2015 г.

Основные средства поверки:

-    стандартные образцы состава газовые смеси в баллонах под давлением кислород - азот (ГСО 10253-2013), оксид углерода - воздух (ГСО 10242-2013) выпускаемые по ТУ 6-16-2956-92;

-    азот особой чистоты сорт 2 по ГОСТ 9293-74 в баллоне под давлением.

Сведения о методах измерений

Методики измерений приведены в документах «Руководство по эксплуатации и паспорт» ТФАП.413412.020 РЭ и ПС, ТФАП.413412.021 РЭ и ПС, ТФАП.413412.022 РЭ и ПС, ТФАП.413412.023 РЭ и ПС, ТФАП.413412.024 РЭ и ПС, ТФАП.413412.025 РЭ и ПС, ТФАП.413412.026 РЭ и ПС, ТФАП.413412.027 РЭ и ПС, ТФАП.413412.028 РЭ и ПС, ТФАП.413412.029 РЭ и ПС, ТФАП.413412.030 РЭ и ПС, ТФАП.413412.031 РЭ и ПС.

Нормативные и технические документы, устанавливающие требования к газоанализаторам кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х

1)    Приказ № 1034 от 9 сентября 2011 г «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований к ним, в том числе показателей точности»

2)    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

3)    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

4)    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

5)    ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

6)    ТУ 4215-004-70203816-2015 Газоанализаторы кислорода и оксида углерода ПКГ-4 модификаций ПКГ-4 В, ПКГ-4 Н, ПКГ-4 / Х. Технические условия.
