| Номер в госреестре | 62617-15 |
| Наименование СИ | Установки для поверки счетчиков жидкости |
| Обозначение типа СИ | STEP-MT-150/200-20 |
| Изготовитель | "Metrica Engineering OU", Эстония |
| Год регистрации | 2015 |
| Срок свидетельства | 08.12.2020 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки для поверки счетчиков жидкости STEP-MT-150/200-20 (далее установка) предназначены для воспроизведения и передачи объемного и массового расхода жидкости при поверке, калибровке и настройке механических счетчиков и расходомеров жидкости, имеющих стандартный частотный, импульсный или токовый выходной сигнал, с диаметрами условного прохода от 10 до 150 мм, а также жидкостных ротаметров.
Принцип действия установки основан на весовом методе измерения объема воды и методе непосредственного сличения с эталонными расходомерами.
Установка STEP-MT-150/200-20 состоит из следующих основных узлов и систем:
- система хранения и подачи воды, в которую входят накопительная емкость, трубная обвязка, запорная и регулирующая арматура;
- система создания и стабилизации расхода, в состав которой входят насос с электрическим управлением пуска и бесступенчатой регулировкой расхода воды с помощью электронного регулятора частоты вращения насоса и ресивер для отделения воздуха и сглаживания пульсаций потока;
- измерительная система, состоящая из электронного блока измерений, весоизмерительного устройства (далее весы) с тензорезисторными датчиками типов Z6 и HLC и измерительными преобразователями WE 2108 фирмы «Hottinger Baldwin Messtechnik GmbH», электромагнитных расходомеров OPTIFLUX 5300 или кориолисовых (массовых) расходомеров Promass 83F, термометров сопротивления Pt 100 класса А.
- испытательный участок для установки поверяемых счетчиков с пневмозажимом и комплектом присоединительных патрубков;
- устройство переключения потока;
- контроллер для управления электроклапанами, модуль обработки сигналов С4, персональный компьютер и программное обеспечение STEPWIN7.EXE.
Из накопительного бака вода подается насосами через запорно-регулирующую арматуру и ресивер в испытательный участок, где размещены поверяемые приборы. Необходимый расход устанавливается с помощью частотного регулятора оборотов насоса и регулирующих клапанов, установленных в гидравлическом тракте. В качестве эталонных средств измерений применяются весы, кориолисовые (массовые) расходомеры или электромагнитные расходомеры. При использовании весового метода переключение потока осуществляется с помощью перекидного устройства. Результаты измерений массы выводятся на цифровое табло весов и поступают в персональный компьютер. Температура воды измеряется термопреобразователем сопротивления. В соответствии с таблицами ГСССД масса воды, прошедшая через поверяемые счетчики воды, пересчитывается в объем с учетом температуры воды.

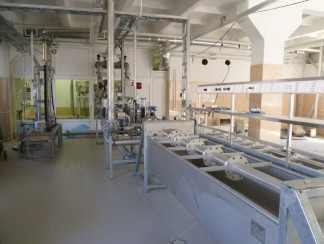

Общий вид установки STEP-MT-150/200-20 приведен на рисунке 1.
Идентификационные данные программного обеспечения (ПО) приведены в таблице 1. Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | StepWinМetr.dll |
| Номер версии (идентификационный номер) ПО | 1.1.02 |
| Цифровой идентификатор ПО | 413BC68A10ED1D1EDD698656E47B94BA |
указаны в таблице 2.
Таблица 2
| Наименование характеристики | Значение характеристики |
| 1 | 2 |
| Диапазон воспроизводимых расходов, м3/ч | 0,006 - 200,0 |
| Пределы допускаемой относительной погрешности измерения объема, %: - при весовом методе измерения - при сличении с эталонными расходомерами OPTIFLUX 5300 - при сличении с эталонными расходомерами Promass 83F | ±0,05 ±0,20 ±0,15 |
| Диаметр условного прохода поверяемых счетчиков, мм | 10 - 150 |
| Диапазон измерений температуры воды, °С | от + 10 до + 30 |
| Пределы допускаемой абсолютной погрешности измерения температуры воды, °С | ±0,3 |
| Нестабильность воспроизведения расхода во время измерения, %, не более | 0,5 |
| 1 | 2 |
| Входные сигналы модуля обработки сигналов С-4: - «сухой контакт», В - потенциальный, В - частотный, Гц - аналоговый (постоянный ток), мА - временной интервал, с | U0 < 2,4 9,0 - 11,5 0,01 - 30000 0 - 5, 0 - 20, 4 - 20 0,1 - 3600 |
| Количество одновременно устанавливаемых счетчиков, шт. | от 1 до 10 |
| Максимальное давление воды в установке, МПа, не более | 0,6 |
| Питание: - напряжение переменного тока, В - частота, Гц | 380+15% 50±1 |
| Потребляемая мощность, кВ-А, не более | 105 |
| Г абаритные размеры установки, мм, не более | 12000x6000x5300 |
| Масса, кг, не более | 15000 |
| Занимаемая площадь с рабочим местом оператора, м2 | 90 |
| Средний срок службы, лет, не менее | 15 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа | от +15 до + 25 30 - 80 84 - 106,7 |
наносится на установку в виде наклейки и на титульный лист Руководства по эксплуатации методом печати.
В комплект поставки входят:
- установка для поверки счетчиков жидкости STEP-МТ-150/200-20
- 1 шт.;
- 1 компл.;
- 1 шт.;
- 1 шт.;
- 1 шт.;
- 1 шт.
- наборы переходных патрубков с конусами
- персональный компьютер
- программное обеспечение STEPWIN7.EXE
- Руководство по эксплуатации STEP-МТ-150/200-20
- Методика поверки 435-110-2014 МП
осуществляется по документу 435-110-2014 МП «Установка для поверки счетчиков жидкости STEP-MT-150/200-20. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.09.2014.
Перечень эталонов, применяемых при поверке: наборы гирь 20 кг М1, (1 кг-10 кг^, (1 г-500 г) Е2, (1 мг - 500 мг) Е2
- частотомер Ч3-54, 0,1 - 106 Гц, ПГ ±5 10-7;
- генератор импульсов точной амплитуды Г5-75, 0,1 мкс - 9,99 с, 50 нс - 1 с, ПГ ±0,1 %;
- магазин сопротивлений Р 4831, 0,001 - 105 Ом, КТ 0,02.
изложены в Руководстве по эксплуатации, раздел 8.
Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков жидкости STEP-MT-150/200-20
1. ГОСТ 8.142-2013 «ГСИ. Государственная поверочная схема для средств измерений массового и объемного расхода (массы и объема) жидкости ».
2. ГОСТ 8.374-2013 «ГСИ. Государственная поверочная схема для средств измерений объёмного и массового расхода (объема и массы) воды».
3. ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки» Приложение 1 и 2.
4. ISO 4185 «Измерение потока жидкости в закрытых каналах. Метод взвешивания».
5. Техническая документация фирмы изготовителя.
