| Номер в госреестре | 62623-15 |
| Наименование СИ | Рабочие эталоны единиц длины и ослабления в световоде |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Рабочие эталоны единиц длины и ослабления в световоде (далее по тексту - эталон) предназначены для воспроизведения и передачи единиц длины и ослабления при поверке и калибровке оптических рефлектометров.
Принцип действия рабочего эталона единиц длины и ослабления в световоде основан на формировании оптическим генератором оптических импульсов заданной длительности и с заданной задержкой по отношению к импульсу, генерируемому оптическим рефлектометром. При этом амплитуда импульсов оптического генератора может регулироваться с помощью встроенных аттенюаторов, а ее изменение - измеряться с помощью измерительного оптического приемника. В ответ на каждый импульс, пришедший от поверяемого оптического рефлектометра, оптический генератор выдает импульс с заданной задержкой и амплитудой, который принимается рефлектометром и отображается на его экране. Величины задержек и длительностей импульсов задаются в управляющей программе оптического генератора. Оптические генераторы работают в режимах воспроизведения значений длины оптического волокна (результат пересчета значений временных интервалов между генерируемыми оптическими импульсами) и воспроизведения уровней ослабления. Проверка динамического диапазона оптического рефлектометра производится путем определения диапазона от максимума до уровня шумов на получаемой рефлектограмме при подключении к рефлектометру оптического волокна.
В состав эталона входят:
- генератор оптический модели ОГ-2-3/35, предназначенный для поверки одномодовых оптических рефлектометров;
- одномодовое оптическое волокно длиной 25 км.
Управление работой оптического генератора осуществляется с помощью персонального компьютера, подключаемого через порт USB с помощью интерфейсного кабеля. Поверяемый одномодовый рефлектометр соединяется с оптическим генератором при помощи одномодового оптического соединительного кабеля, входящего в комплект поставки эталона.
Для ограничения доступа внутрь корпуса оптического генератора произведено его пломбирование.
Конструктивно оптический генератор выполнен в прямоугольном металлическом корпусе настольно-переносного типа, а одномодовое оптическое волокно намотано на стандартную катушку и оконцовано разъемами FC.

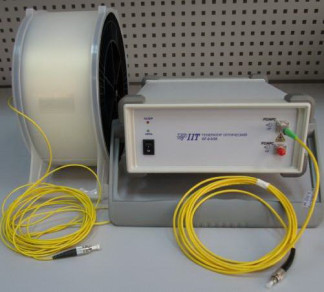

Рисунок 1 - Внешний вид рабочего эталона единиц длины и ослабления в световоде с указанием мест пломбирования и размещения знака утверждения типа и знака поверки
Программное обеспечение (далее по тексту ПО) разделено на две части. Интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений. Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | og 2 3 |
| Номер версии (идентификационный номер) ПО | 6.10.5.11 и выше |
| Цифровой идентификатор ПО | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Метрологически значимая часть ПО размещается в энергонезависимой памяти микроконтроллера в аппаратной части оптического генератора, запись которой осуществляется в процессе производства. Доступ к микроконтроллеру исключён конструкцией аппаратной части оптического генератора.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню защиты в соответствии с Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн оптического излучения, нм | 1310±20; 1550±20 |
| Диапазон воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне, км | 0,06 - 500 |
| Пределы допускаемой абсолютной погрешности воспроизведения длины (расстояния) до мест неоднородностей в оптическом волокне А, м | А= ± ( 0,15 + 5 10-6 L) , где L - воспроизводимая длина, м |
| Диапазон измерений ослабления оптического излучения, дБ | 0,5 - 20 |
| Пределы допускаемой абсолютной погрешности при измерении ослабления оптического излучения, дБ | ± 0,015-А, где А - измеряемое ослабление, дБ |
| Длительность зондирующих оптических импульсов (в единицах длины), м: - при проверке шкалы длин - при проверке шкалы ослаблений | 30, 100, 300, 1000, 3000 200, 600, 1000, 2000, 5000 |
| Электропитание осуществляется от сети переменного тока через блок питания с: напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
| Г абаритные размеры (ДхШхВ), мм, не более - оптический генератор - катушка с одномодовым оптическим волокном | 292 х 320 х 118 0=250; Н=110 |
| Масса, кг, не более - оптический генератор - катушка с одномодовым оптическим волокном | 5 2 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 20 °С, %, не более - атмосферное давление, кПа | 15 - 25 80 84 - 106,7 |
наносится на титульный лист Руководства по эксплуатации КВФШ.201119.018 РЭ печатным способом и в виде наклейки на переднюю панель корпуса оптического генератора методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Г енератор оптический | 1 |
| Соединительный оптический кабель ОКС-1 | 1 |
| Блок питания | 1 |
| Кабель для соединения с ПЭВМ | 1 |
| Диск с программным обеспечением | 1 |
| Портативный компьютер | 1 |
| Катушка с одномодовым оптическим волокном | 1 |
| Руководство по эксплуатации КВФШ.201119.018 РЭ | 1 |
осуществляется по документу МП 048.Ф3-15 «Государственная система обеспечения единства измерений. Рабочие эталоны единиц длины и ослабления в световоде. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 15 июня 2015 г.
Основные средства поверки:
1 Государственный первичный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации ГЭТ 170- 2011.
Основные метрологические характеристики:
- диапазон длин волн: от 0,6 до 1,7 мкм;
5 2
- для единицы длины распространения сигнала: L = 10 - 610 м, 0L = 6,5-10" - 0,45 м,
Sl = 1,510-2 м;
7 3
- для единицы времени распространения сигнала: T = 110 - 610 с,
0т = 0,65 • 10-9 - 4,5 10-9 с, Sт = 1,5 10-10 с.
Комплекс средств измерений для воспроизведения единиц длины и времени
распространения сигнала в ВОСП из состава ГЭТ 170- 2011:
Генератор временных интервалов Berkeley Nucleonics BNC 745;
12
- временной сдвиг (задержка) основного импульса: 200 - 20 10 пс;
- погрешность установки временного сдвига: (10-7D + 250), пс, где D - значение временного сдвига, пс;
Осциллограф цифровой запоминающий WaveJet 352
- диапазон измерений 0 - 500 МГц;
- погрешность измерений ± 1,5 % .
Фотоприемные устройства (ФПУ1; ФПУ2)
- время нарастания переднего фронта ФПУ1 и ФПУ2 не более 1 нс;
- спектральный диапазон ФПУ1: 850 - 1300 нм;
- спектральный диапазон ФПУ2: 1300 - 1625 нм.
Источники излучения
- спектральный диапазон (850 ± 5, 1300 ± 5, 1310 ± 5, 1490 ± 5, 1550 ± 5, 1625 ± 5) нм;
- время нарастания переднего фронта, не более 1 нс;
- оптическая мощность не менее 5 мВт.
Циркулятор одномодовый
- спектральный диапазон 1460 - 1625 нм;
- внутренние потери, не более 2 дБ;
- изоляция каналов, не менее 30 дБ.
Зеркало
- спектральный диапазон 850 - 1625 нм;
- коэффициент отражения, не менее 90 %.
2 Спектральная установка из состава Государственного рабочего эталона единицы
средней мощности оптического излучения в волоконно-оптических системах передачи в -11 -2
диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
Основные метрологические характеристики:
- рабочий диапазон длин волн 500 - 1700 нм;
- пределы допускаемой абсолютной погрешности градуировки монохроматора по шкале длин волн ± 1 нм;
3 Измеритель оптической мощности из состава Государственного рабочего эталона
единицы средней мощности оптического излучения в волоконно-оптических системах передачи -11 -2
в диапазоне от 10 до 10 на длинах волн от 500 до 1700 нм. Регистрационный номер в реестре Федерального информационного фонда 3.1.ZZA.0029.2015.
-11 -2
- диапазон измеряемой средней мощности оптического излучения (10 - 10 ) Вт
- длины волн градуировки измерителя мощности, фиксированные в диапазонах: 632,8 нм; 840 - 860 нм; 1064 нм; 1300 - 1320 нм; 1540 - 1560 нм; 1485 - 1495 нм; 1620 -1630 нм;
- пределы допускаемой относительной погрешности измерений средней мощности
11 3
оптического излучения на длинах волн градуировки: в диапазоне от 10 - 2 -10" включительно
3 2
± 2,5 %; в диапазоне от 10 - 10 Вт включительно ± 3,5 %;
- пределы допускаемой относительной погрешности измерений средней мощности оптического излучения в рабочем спектральном диапазоне ± 5 %.
«Рабочий эталон единиц длины и ослабления в световоде. Руководство по эксплуатации КВФШ.201119.018 РЭ», раздел 7.
Нормативные документы, устанавливающие требования к рабочим эталонам единиц длины и ослабления в световоде
ГОСТ 8.585-2013 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
| Зарегистрировано поверок | 22 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
