Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8, 62696-15

Назначение

Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8 (далее - СИКН) предназначена для автоматизированного измерения массы (массового расхода) нефтепродуктов (бензин, дизельное топливо, топливо и керосины для реактивных двигателей) при проведении учетных операций.

Описание

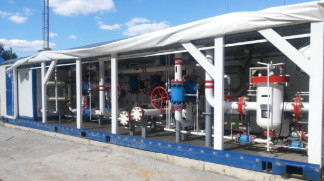

СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного изготовления (см. рисунок 1). Монтаж и наладка СИКН осуществляются непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.

Принцип действия системы основан на использовании прямого метода динамических измерений массы нефтепродуктов, транспортируемых по трубопроводам, с помощью счетчиков-расходомеров массовых. Выходные электрические сигналы счетчиков-расходомеров массовых, преобразователей температуры и давления поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефтепродуктов по реализованному в нем алгоритму.

В состав СИКН входят:

-    блок измерительных линий;

-    блок отбора арбитражной пробы;

-    узел подключения передвижной поверочной установки;

-    узел подключения к нефтепродуктопроводу;

-    система сбора, обработки информации и управления.

В СИКН применены утвержденные типы средств измерений, указанные в таблице 1.

СИКН обеспечивает выполнение следующих основных функций:

-    автоматизированное измерение массы (массового расхода) нефтепродуктов в рабочих диапазонах расхода, температуры, давления;

-    автоматическое измерение температуры, давления нефтепродуктов;

-    измерение давления и температуры нефтепродуктов с помощью показывающих средств измерений давления и температуры соответственно;

-    поверка и контроль метрологических характеристик СРМ с применением поверочной установки в автоматизированном режиме;

-    контроль метрологических характеристик рабочих СРМ по контрольному СРМ в автоматизированном режиме;

-    защита алгоритма и программного обеспечения СИКН от несанкционированного

доступа;

-    автоматический контроль параметров измеряемого потока, их индикация и сигнализация нарушений установленных границ;

-    автоматический и ручной отбор проб нефтепродуктов;

-    регистрация и хранение результатов измерений, формирование отчетов.

Для исключения возможности несанкционированного вмешательства, которое может повлиять на точность измерений, средства измерений снабжены средствами защиты в соответствии с МИ 3002-2006 «ГСИ. Рекомендация. Правила пломбирования и клеймения средств измерений и оборудования, применяемых в составе систем измерений количества и показателей качества нефти и поверочных установок».

Программное обеспечение

обеспечивает реализацию функций СИКН. Программное обеспечение (ПО) СИКН реализовано в комплексе измерительно-вычислительном ИМЦ-07 (далее - ИВК) и компьютере автоматизированного рабочего места (АРМ) оператора «Форвард «Pro». Наименования ПО и идентификационные данные указаны в таблице 2.

ПО имеет:

-    свидетельство ФГУП «ВНИИМ им. Д.И. Менделеева» о метрологической аттестации программного обеспечения (программы) ИВК № ПО - 2550 - 06 - 2013 от 15.04.2013;

-    свидетельство ФГУП «ВНИИР» о метрологической аттестации программного обеспечения АРМ оператора № 23104-12 от 11.09.2012.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений по Р 50.2.077 - 2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения» соответствует среднему.

Технические характеристики

Основные метрологические и технические характеристики СИКН и параметры измеряемой среды приведены в таблице 3.

Таблица 3

Знак утверждения типа

наносится на титульный лист эксплуатационной документации СИКН типографским способом.

Комплектность

приведена в таблице 4.

Таблица 4

Поверка

осуществляется по документу МП 0224 - 14 - 2015 «Инструкция. ГСИ. Система измерений количества и показателей качества нефтепродуктов передвижная каркасного типа № 8/589/8. Методика поверки», утвержденному ФГУП «ВНИИР» 06 февраля 2015 г.

Основные средства поверки:

-    установка поверочная с диапазоном расхода, обеспечивающим поверку СРМ в их рабочем диапазоне расхода, пределы допускаемой относительной погрешности ± 0,1 %;

-    средства поверки в соответствии с методикой поверки на СИКН.

Знак поверки наносится на свидетельство о поверке СИКН.

Сведения о методах измерений

Методика измерений приведена в документе «ГСИ. Масса нефтепродуктов. Методика измерений с применением системы измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 8/589/8», зарегистрирована в Федеральном информационном фонде по обеспечению единства измерений под № ФР.1.29.2015.21040.

Нормативные и технические документы, устанавливающие требования к системе измерений количества и показателей качества нефтепродуктов передвижной каркасного типа № 8/589/8

1.    ГОСТ Р 8.595 - 2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».

2.    ГОСТ 8.510 - 2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

3.    ТУ 438130 - 008 - 05792661 - 2014 «Система измерений количества и показателей качества нефтепродуктов (СИКН) передвижная каркасного типа. Технические условия».
