| Номер в госреестре | 62699-15 |
| Наименование СИ | Толщиномер электромагнитно-акустический |
| Обозначение типа СИ | temate® PowerBox H |
| Изготовитель | "Innerspec Technologies, Inc.", США |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Толщиномер электромагнитно-акустический temate® PowerBox H (далее - толщиномер) предназначен для измерения толщины и координаты дефектов (утонения) в деталях и узлах из металлов без применения контактных жидкостей с цифровой индикацией результатов измерений и последующим хранением результатов измерений и осциллограмм эхо-сигналов в энергонезависимой памяти.
Толщиномер представляет собой портативный ультразвуковой толщиномер с батарейным питанием. Конструктивно толщиномер состоит из электронного блока и электромагнитно-акустического преобразователя с энкодером.
В толщиномере использован эхо-импульсный метод неразрушающего контроля. Электромагнитный акустический преобразователь (ЭМАП) индуцирует ультразвуковые волны в объекте контроля при помощи двух взаимодействующих магнитных полей. Относительно высокочастотное поле, генерируемое электрическими катушками, взаимодействует с низкочастотным или статическим полем, генерируемым магнитами, в результате чего возникает сила Лоренца. Это возмущение передаётся в решётку материала, в результате чего образуется упругая волна. При протекании обратного процесса, взаимодействие упругих волн в присутствии магнитного поля возбуждает токи в приёмной катушке ЭМАП.

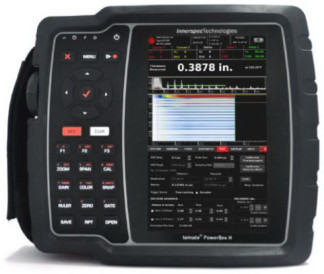

Фотография общего вида толщиномера представлена на рисунке 1.
Встроенное программное обеспечение «UPD700» позволяет пользователю регистрировать измерения, производить обработку результатов измерений, управлять настройками толщиномера, открывать и сохранять файлы с данными, файлы настроек и формировать отчеты.
Идентификационные признаки ПО соответствуют данным, приведенным в таблице 1.
аблица 1
| Идентиф икационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
| UPD700 | 1.3.3023 R 2 и выше | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Диапазон измерений толщины, мм | От 2 до 100 |
| Пределы допускаемой абсолютной погрешности измерения толщины, мм | ± (0,01 • H), где H -измеренное значение толщины, мм |
| Диапазон измерения координаты дефектов (утонения), мм | От 1 до 9900 |
| Пределы допускаемой абсолютной погрешности измерения координаты дефектов (утонения) в диапазоне от 1 до 100 мм включительно, мм | ± 1 |
| Пределы допускаемой относительной погрешности измерения координаты дефектов (утонения) в диапазоне от 100 до 9900 мм, % | ± 0,5 |
| Габаритные размеры электронного блока, длинахширинахвысота, мм, не более | 235x210x125 |
| Масса электронного блока, кг, не более | 3,56 |
| Питание: - от сети переменного тока с напряжением, В - от батареи с напряжением, В | От 100 до 240 14,4 |
| Условия эксплуатации: Температура окружающей среды, °С | От 15 до 25 |
наносится на заднюю панель электронного блока методом наклеивания этикетки и на руководство по эксплуатации методом печати.
Толщиномер комплектуется в соответствии с таблицей 3.
| Наименование и условное обозначение | Количество |
| Электронный блок | 1 шт. |
| Электромагнитно-акустический преобразователь с энкодером | 1 шт. |
| Блок питания | 1 шт. |
| Жесткий кейс для транспортировки | 1 шт. |
| USB адаптер | 1 шт. |
| SDHC карта | 1 шт. |
| USB карта памяти | 1 шт. |
| Батарея 14,4 В постоянного тока | 1 шт. |
| Толщиномер электромагнитно-акустический temate® PowerBox H. Руководство по эксплуатации | 1 экз. |
| Толщиномер электромагнитно-акустический temate® PowerBox H. Методика поверки. МП 026.Д4-15 | 1 экз. |
осуществляется в соответствии с документом МП 026.Д4-15 «Толщиномер электромагнитноакустический temate® PowerBox H. Методика поверки», утвержденным ФГУП «ВНИИОФИ» в июне 2015 г.
Основные средства поверки:
1. Комплект образцовых ультразвуковых мер КМТ176М-1 (Госреестр № 6578-78).
2. Штангенциркуль ШЦ-Т-135-0,1. Диапазон измерения от 0 до 150 мм. Пределы допускаемой абсолютной погрешности измерений ± 0,05 мм.
приведены в разделе 7.2 руководства по эксплуатации «Толщиномер электромагнитноакустический temate® PowerBox H. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к толщиномеру электромагнитно-акустическому temate® PowerBox H
Техническая документация компании Tnnerspec Technologies, Inc. (США).
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.11.2024 |
