Датчики силы НЕТ 033М, 62702-15

Назначение

Датчики силы НЕТ 033М (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде цилиндра, на рабочей поверхности которого крепятся тензорезисторы. Тензорезисторы смонтированы в две мостовые схемы Уитстона. Датчик имеет элементы балансировки мостовых схем, резисторы температурной компенсации нуля и чувствительности. От механических повреждений ЧЭ защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через разъем СНЦ13-10/10В-1-В ГЕО.364.245ТУ, который крепится к кожуху при помощи сварки. Датчик имеет герметичное исполнение.

Передача силы сжатия и растяжения на датчик осуществляется через съемные силовводящие узлы: силопередающий блок или серьгу, которые входят в комплект поставки и оговариваются при заказе.

При приложении к датчику силы сжатия или растяжения происходит деформация рабочей части упругого элемента. Деформация воспринимается тензорезисторами мостовых схем, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала. По величине выходного сигнала определяется величина прикладываемой силы к датчику.

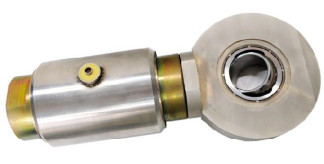

Общий вид датчика силы НЕТ 033М приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

?Щ № Г

“

Г-1

XZZ1

ЛШ

I ^

F

\

fsxmn

V-

-1 ■

11

иьаз

ОкО.З

ж,.

Рисунок 2 - Габаритно-установочные размеры датчика силы НЕТ 033М

Технические характеристики

Диапазоны измерений варианта исполнения датчика, кН (кгс)

0 - 245 (25000);

0 - 490 (50000);

0 - 980 (100000) от 428 до 452 от 388 до 412 от минус 1,68 до 1,68

от 1,2 до 1, 6 ±0,5

405x145

368x145

447x145

М64х3-7Н

М72х3-7Н

25

- НЕТ 033М;

-    НЕТ 033М-01;

-    НЕТ 033М-02 Входное сопротивление мостовой схемы, Ом Выходное сопротивление мостовой схемы, Ом Начальный сигнал, мВ

Приведённое значение выходного сигнала от номинальной силы, мВ/В, без учета знака

Пределы допускаемой приведенной погрешности, %

Г абаритные и установочные размеры:

-    в комплекте с СДАИ.408639.001, мм;

-    в комплекте с СДАИ.304595.001, мм;

-    в комплекте с СДАИ.304595.008, мм;

-    установочная внутренняя резьба датчика:

а)    НЕТ 033М и НЕТ 033М-01

б)    НЕТ 033М-02 Масса, кг, не более

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

Датчик силы НЕТ 033М;

Серьга СДАИ.304595.001;

Серьга СДАИ.304595.008;

Блок силопередающий СДАИ.408639.001;

Формуляр СДАИ.404179.046ФО;

Руководство по эксплуатации СДАИ.404179.046РЭ;

Методика поверки СДАИ.404179.046 МП.

Примечание - Серьги СДАИ.304595.001, СДАИ.304595.008 и блок силопередающий СДАИ.408639.001 поставляются по требованию потребителя.

Поверка

осуществляется по документу СДАИ.404179.046 МП, утвержденному АО «НИИФИ» 04.09.2015 г.

Основные средства поверки: индикатор часового типа ИЧ 10 (Госреестр № 49310-12, диапазон измерения (0 - 10) мм, погрешность ±0,01 мм); источник питания постоянного тока Б5-71/4м (Госреестр № 23580-02, диапазон задаваемых напряжений от 0,2 до 75 В, погрешность ±(0,008 %.иуст+0,1)В), прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79, диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5), диапазон измерений от 0,1 мкВ до 1 кВ, класс точности (0,05/0,02 - 0,2/0,1)); датчик силы эталонный тензорезистор-ный ДЭТС1 (Госреестр № 18901-99; диапазон измерений (10-100) тс; ПГ±0,05 %)

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.046 РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам силы НЕТ 033М

Датчик силы НЕТ 033М. Технические условия СДАИ.404179.046 ТУ.
