Датчики силы НЕТ 033, 62703-15

Назначение

Датчики силы НЕТ 033 (далее - датчики) предназначены для измерения сил сжатий и растяжений и преобразования их в электрический сигнал.

Описание

Основным узлом датчика является упругий элемент столбикового типа, соединённый с силопередающими элементами (серьгой или блоком силопередачи). На наружной поверхности упругого элемента наклеены тензорезисторы, которые смонтированы в мостовую схему Уитстона. Датчик имеет элементы балансировки мостовой схемы, резисторы температурной компенсации нуля и чувствительности. От механических повреждений элемент силоизмерительный защищен кожухом. Питание и съем выходного сигнала с датчика осуществляется через вилку СНЦ13-10/10В-1-В ГЕО.364.245 ТУ.

Передача усилий на датчик осуществляется, через резьбовое соединение М64*3-7Н, а с противоположной стороны устанавливается:

-    для сил сжатия - блок силопередающий;

-    для сил сжатия и растяжения - серьга.

При приложении к датчику силы сжатия или растяжения происходит деформация упругого элемента. Деформация упругого элемента воспринимается тензорезисторами, в результате чего изменяется их электрическое сопротивление, что приводит к изменению выходного сигнала датчика. По величине выходного сигнала определяется величина измеряемой силы.

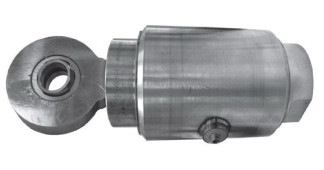

Общий вид датчика силы НЕТ 033 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Рис.З

Рис.2 405

(!> Вилка СНЦ13-10/10В-1-В _ 89±0,3 ^ "    ГЕО.364.245 ТУ    \

гДп -

85

20

'а

Збвтах

Рисунок 2 - Г абаритно-установочные размеры датчика силы НЕТ 033 Метрологические и технические характеристики

Диапазоны измерений варианта исполнения датчика, Н (кгс)

0 - 245249 (25000) 0 - 490499(50000) от 388 до 412 от 388 до 412

от 1,26 до 1,54 1,68 ±0,5

250

145

М64х3-7Н

25

-    НЕТ 033

-    НЕТ 033-01 Входное сопротивление мостовой схемы, Ом Выходное сопротивление мостовой схемы, Ом

Приведенное значение выходного сигнала от номинальной силы, без учета знака, мВ/В

Начальный сигнал, мВ, не более Пределы допускаемой приведенной погрешности, %

Г абаритные и установочные размеры:

-    длина датчика, мм

-    ширина датчика, мм, не более

-    установочная внутренняя резьба датчика:

Масса, кг, не более

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

Датчик силы НЕТ 033;

Серьга СДАИ.304595.001;

Блок силопередающий СДАИ.408639.001;

Формуляр Вт2.323.033 ФО;

Техническое описание и инструкция по эксплуатации Вт2.323.033 ТО; Методика поверки Вт 2.323.033 МП

Поверка

осуществляется по документу Вт 2.323.033 МП, утвержденному АО «НИИФИ 04.09.2015 г.

Основные средства поверки: индикатор часового типа ИЧ-10 (Госреестр №49310-12, диапазон измерения (0 - 10) мм, погрешность ±0,01 мм); прибор комбинированный цифровой Щ 300 (Госреестр № 7011-79, диапазон измерений от 0,01 Ом до 1 ГОм, класс точности (0,1/0,02 - 1,5/0,5), диапазон измерений от 0,1 мкВ до 1 кВ, класс точности (0,05/0,02 - 0,2/0,1)), источник питания постоянного тока Б5-49 (Госреестр №5969-77, погрешность ±(0,5 %иуст + 0,1%итах)В); датчик силы эталонный тензорезисторный ДЭТС1 (Госреестр № 18901-99; диапазон измерений (10-100) тс; ПГ±0,05 %).

Сведения о методах измерений

Методика измерений содержится в техническом описании и инструкции по эксплуатации Вт2.323.033 ТО.

Нормативные и технические документы, устанавливающие требования к датчикам силы НЕТ 033

Датчик силы НЕТ 033. Технические условия Вт 2.323.033 ТУ.
