| Номер в госреестре | 62706-15 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВСПК-50000 |
| Изготовитель | ЗАО "АП Саратовский завод резервуарных металлоконструкций", г.Саратов |
| Год регистрации | 2015 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВСПК-50000 предназначены для измерения объема, а также приема, хранения и отпуска нефти и нефтепродуктов.
Тип резервуара - стальной вертикальный цилиндрический с двудечной плавающей крышей, номинальной вместимостью 50000 м .
Резервуар представляет собой стальную конструкцию, состоящую цилиндрической стенки, конического днища и двудечной плавающей крыши.
Цилиндрическая стенка резервуара включает в себя восемь цельносварных поясов полистовой сборки. Листы изготовлены из стали марки 09Г2С-12.
Кольцевая окрайка днища выполнена из сваренных между собой стальных сегментов, изготовленных из стали марки 09Г2С-12, толщиной 12 мм.
Днище резервуара - цельносварное полистовой сборки из стали марки Ст3сп5св, толщиной
5 мм.
Плавающая крыша состоит из радиальных коробов, соединяемых на монтаже листами верхней и нижней деки.
Основание резервуара - песчаная подушка с уклоном, гидроизоляция.
Резервуар оснащен задвижками коренными: Ду 600х16; Ду 200х16, люк-лазом.
Для удаления талых и дождевых вод на плавающей крыше смонтирована система водоспуска шарнирного типа.
Монтаж резервуара выполнен в соответствии с действующими СНиП, стандартами, а также РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации».

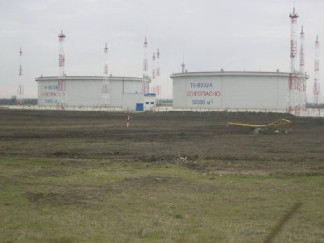

Оттиск клейма о поверке наносится в градуировочной таблице в месте подписи поверителя. Резервуары РВСПК-50000 №№ ТК-В002А, ТК-В002В расположены: Россия, Краснодарский край, Кавказский район, г.Кропоткин, площадка НПС «Кропоткин» ЗАО «КТК-Р».
Таблица 1 - Метрологические и технические характеристики
| Наименование параметра | Номер РВСПК | |
| ТК-В002А | ТК-В002В | |
| Номинальная вместимость, м | 50000 | |
| Пределы допускаемой относительной погрешности резервуара, при определении вместимости, % | ± 0,1 | |
| Вместимость мертвой полости, м3 | 845,095 | 860,002 |
| Высота мертвой полости, мм | 290 | 308 |
| Высота всплытия понтона, мм | 2118 | 2136 |
| Степень наклона резервуара | 0,000 | 0,000 |
| Вместимость, м3, на уровне: | ||
| 18200 мм | 51811,989 | |
| 18300 мм | 51765,757 | |
| Длина окружности первого пояса, мм | 190707 | 190648 |
| Условия эксплуатации: | ||
| Температура окружающей среды, °С | от минус 50 до плюс 40 | |
| Атмосферное давление, кПа | от 84 до 106,7 | |
| Влажность окружающей среды при t=35°Q %, не более | 98 | |
| Срок эксплуатации, лет, не менее | 40 | |
наносится на титульный лист паспорта резервуара типографским способом.
| № п/п | Наименование | Количество, шт. | Обозначение |
| 1 | Резервуар стальной вертикальный цилиндрический | 2 | РВСПК-50000 |
| 2 | Резервуар стальной вертикальный цилиндрический. Паспорт | 2 | РВСПК-50000 |
| 3 | Г радуировочная таблица | 2 |
осуществляется по документу ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Средства поверки и вспомогательное оборудование:
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427-75;
- рулетка измерительная с грузом 2-го класса точности Р30Н2Г, с верхним пределом измерений 30 м по ГОСТ 7502-98;
- рулетка измерительная 2-го класса точности Р20У2К, с верхним пределом измерений 20 м по ГОСТ 7502-98;
- нивелир АТ-20D с диапазоном измерений: превышений от 0 до 2,7, погрешность ± 1,0 мм на 1 км двойного хода, нивелирная рейка.
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам измерений.
Нормативные и технические документы, устанавливающие требования к резервуарам РВСПК-50000
1 ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
2 РМГ 116-2011 «ГСИ. Резервуары магистральных нефтепроводов и нефтебаз. Техническое обслуживание и метрологическое обеспечение в условиях эксплуатации;
3 РД 153-39.4-078-01«Правила технической эксплуатации резервуаров магистральных нефтепроводов и нефтебаз»;
4 ГОСТ 8.570-2000 (с Изменением №1, 2) «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 23.11.2024 |
