Государственный реестр средств измерений

Акселерометры АЛС 007-01, 62709-15

62709-15
Акселерометры АЛС 007-01 (далее - акселерометры) предназначены для измерения вибрационных ускорений.
Карточка СИ
Номер в госреестре 62709-15
Наименование СИ Акселерометры
Обозначение типа СИ АЛС 007-01
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2015
Срок свидетельства 16.12.2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры АЛС 007-01 (далее - акселерометры) предназначены для измерения вибрационных ускорений.

Описание

Акселерометр является средством измерений вибрационных ускорений в установленном частотном диапазоне измерений.

Акселерометр состоит из вибропреобразователя (ВП), соединенного с блоком электронным (БЭ) кабельной перемычкой.

ВП акселерометра содержит пьезоэлектрический преобразователь, пружины и груз.

БЭ содержит блок питания, преобразователь заряда в напряжение, два масштабных усилителя, фильтр нижних частот, аналогово-цифровой преобразователь и приемопередатчик.

Работа акселерометра основана на принципе возникновения знакопеременных зарядов в ВП (чувствительном элементе) под действием вибрации (прямого пьезоэффекта). Переменный заряд с чувствительного элемента, пропорциональный измеряемой вибрации, поступает на вход блока электронного и преобразуется в напряжение переменного тока, которое в последующем преобразуется в цифровой 10-разрядный последовательный код и через интерфейс связи RS-232 отображается посредством программного обеспечения, предназначенного для визуализации измеряемых значений при проверке работоспособности акселерометра.

Акселерометр в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений (ЧДИ) имеет три исполнения в соответствии с таблицей 1.

В связи с условиями эксплуатации знак поверки наносится на свидетельство о поверке.

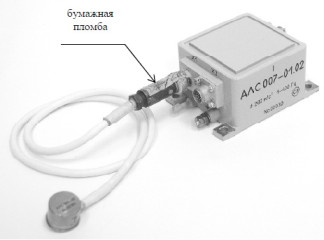

Общий вид акселерометра представлен на рисунке 1. На соединение вибропреобразователя с блоком электронным наносится бумажная пломба в соответствии с рисунком 1 для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Габаритно-установочные размеры акселерометра и места пломбировки металлической пломбой (с проволокой) от несанкционированного вмешательства в процессе транспортировки и хранения представлены на рисунке 2.

Таблица 1 - Классификация акселерометров

Обозначение

Маркировка

акселерометра

Диапазон измерений, м/с2

Частотный диапазон измерений, Гц

СДАИ.402139.088

АЛС 007-01

±0,5 м/с2 1 - 32 Гц

±0,5

1 - 32

-01

АЛС 007-01.01 ±100 м/с2 1 - 400 Гц

±100

1 - 400

-02

АЛС 007-01.02 ±200 м/с2 1 - 400 Гц

±200

1 - 400

гБ

arsw

Шг

АО

хз

; ;

✓ v

ВО

во

МИМ*    \

Т\

Й

^ -

АЛС 007-01

rpntf Г~Т 1 Гм

Aihv

j4l

ffWWJf

/■одгояь* дфмвдвш ,;>sxv:", ч^.ч«пкт.4 •"•jWriiW >Sfc?W?r

C£/XiO:V\V*

■■:?y

?-.V /Wt'flSWS

r z?:2?

.ёЧЕЗГ

-iV?

A/3

- :;::=

•-Ж _ .

■i?

a&&7 aa

/ .....

Рисунок 2 - Габаритно-установочные размеры акселерометра и места пломбировки в процессе

транспортировки и хранения

Технические характеристики

представлены в таблице 2.

Таблица 2

Диапазон измерений вибрационных ускорений, м/с :

-    исполнение АЛС 007-01;

-    исполнение АЛС 007-01.01;

-    исполнение АЛС 007-01.02

± 0,5 ± 100 ± 200

Частотный диапазон измерений, Гц:

-    исполнение АЛС 007-01;

-    исполнение АЛС 007-01.01; АЛС 007-01.02

1-32

1-400

Смещение нуля, м/с2, в пределах:

-    исполнение АЛС 007-01;

-    исполнение АЛС 007-01.01; АЛС 007-01.02

0,0±0,1

0,0±10,0

Коэффициент преобразования

от 0,9 до 1,1

Нелинейность амплитудной характеристики, %, не более

2

Неравномерность амплитудно-частотной характеристики, %, в пределах

от минус 10,9 до 12,5

Пределы допускаемой приведенной погрешности измерения вибрационных ускорений, %

± 3

Диапазон температуры окружающей среды, °С

от минус 60 до 60

Масса, кг, не более:

-    вибропреобразователя;

-    блока электронного

5 0 о m о" о"

Габаритные размеры, мм

-    вибропреобразователя: исполнение АЛС 007-01;

исполнение АЛС 007-01.01; АЛС 007-01.02

-    блока электронного

017h11; 018,5h11; 560±30 023h11; 024,5h11; 560±30 59,5x82,5x30,5

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

-    акселерометр;

-    формуляр СДАИ.402139.088ФО;

-    руководство по эксплуатации СДАИ.402139.088РЭ;

-    методика поверки СДАИ.402139.088МП.

Поверка

осуществляется в соответствии с документом СДАИ.402139.088МП «Акселерометры АЛС 007-01. Методика поверки», утвержденным АО «НИИФИ» 31.08.2015 г.

Основные средства поверки:

-    прибор электроизмерительный многофункциональный Ц-4353 (Госреестр № 5913-77; диапазон (0 - 5000 кОм), погрешность ±1,5%);

-    источник питания постоянного тока Б5-71/4 м (Госреестр № 23580-02; диапазон (0,2-75) В, погрешность ±(0,008иуст + 0,1) В, диапазон (0,1-4) А, погрешность ±(0,02Imax + 0,05) мА).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.088РЭ.

Нормативные и технические документы, устанавливающие требования к акселерометрам АЛС 007-01

1.    Акселерометры. Технические условия. СДАИ.402139.088ТУ.

2.    ГОСТ Р 8.800-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц».
