Номер в госреестре | 62710-15 |
Наименование СИ | Акселерометры низкочастотные линейные |
Обозначение типа СИ | АЛЕ 049М |
Изготовитель | АО "НИИ физических измерений" (НИИФИ), г.Пенза |
Год регистрации | 2015 |
Срок свидетельства | 12.11.2025 |
МПИ (интервал между поверками) | 2 года |
Описание типа | скачать |
Методика поверки | скачать |
Акселерометры низкочастотные линейные АЛЕ 049М (далее - акселерометры) предназначены для измерения низкочастотных линейных ускорений
Акселерометр состоит из объединенных в моноблок чувствительного элемента (ЧЭ) и электронного преобразователя (ЭП).
ЧЭ и ЭБ помещены в корпус, представляющий собой куб и состоящий из кожуха и крышки. С целью предупреждения окисления мест приварки элементов к проводникам и контактным площадкам узлов электронных внутренняя полость акселерометра через специальное отверстие заполняется азотом. Г ерметизация прибора осуществляется путем запайки кожуха и крышки.
Акселерометр построен по схеме уравновешивающего преобразования.
Принцип действия акселерометра основан на преобразовании силы, пропорциональной измеряемому ускорению, в изменение емкостей дифференциального конденсатора, которое затем преобразуется в выходное напряжение.
В схеме предусмотрена регулировка коэффициента преобразования, смещения нуля, частотного диапазона измерений, скорости затухания АЧХ и температурной нестабильности коэффициента преобразования с помощью подстроечных резисторов.
Акселерометр в зависимости от диапазона измерений, коэффициента преобразования, частотного диапазона измерений (ЧДИ) имеет классификацию в соответствии с таблицей 1.
Таблица 1 — Классификация акселерометров
Обозначение | Маркировка акселерометра | Диапазон измерений, м/с2 | Коэффициент преобразования, Вс /м | ЧДИ, Гц | |
СДАИ.402139.079 | АЛЕ 049М | ±5,6-8 | ±5,6 | 0,38839 | 0-8 |
-01 | АЛЕ 049М | ±11-16 | ±11 | 0,19773 | 0-16 |
-02 | АЛЕ 049М | ±22-16 | ±22 | 0,09593 | 0-16 |
-03 | АЛЕ 049М | ±45-32 | ±45 | 0,04690 | 0-32 |
-04 | АЛЕ 049М | ±90-32 | ±90 | 0,02345 | 0-32 |
-05 | АЛЕ 049М | ±180-64 | ±180 | 0,01173 | 0-64 |
-06 | АЛЕ 049М | ±180-200 | ±180 | 0,01107 | 0-200 |
-07 | АЛЕ 049М | ±270-64 | ±270 | 0,00782 | 0-64 |
-08 | АЛЕ 049М | ±350-128 | ±350 | 0,00570 | 0-128 |
-09 | АЛЕ 049М | ±350-200 | ±350 | 0,00570 | 0-200 |
-10 | АЛЕ 049М | ±700-128 | ±700 | 0,00285 | 0-128 |
-11 | АЛЕ 049М | ±700-200 | ±700 | 0,00285 | 0-200 |
-12 | АЛЕ 049М | ±1200-256 | ±1200 | 0,00166 | 0-256 |
-13 | АЛЕ 049М | ±1400-256 | ±1400 | 0,00142 | 0-256 |
-14 | АЛЕ 049М | 0+270-64 | от 0 до 270 | 0,01882 | 0-64 |
-15 | АЛЕ 049М | 0+400-32 | от 0 до 400 | 0,01270 | 0-32 |
-16 | АЛЕ 049М | 0+800-32 | от 0 до 800 | 0,00635 | 0-32 |
-17 | АЛЕ 049М | 0+1200-32 | от 0 до 1200 | 0,00423 | 0-32 |
-18 | АЛЕ 049М | 0+2000-64 | от 0 до 2000 | 0,00254 | 0-64 |
-19 | АЛЕ 049М | -10+50-16 | от минус 10 до 50 | 0,05000 | 0-16 |

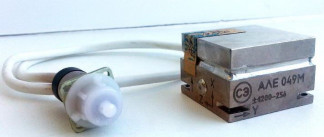

В связи с условиями эксплуатации знак поверки наносится на свидетельство о поверке. Общий вид акселерометра представлен на рисунке 1.
Для предотвращения несанкционированного доступа на корпусе имеется бумажная пломба, без нарушения которой доступ к внутренним частям акселерометра невозможен. Место нанесения защитной наклейки указано на рисунке 1.
Габаритно-установочные размеры акселерометра представлены на рисунке 2.
представлены в таблице 2.
Таблица 2
Диапазоны измерений низкочастотных линейных ускорений, м/с2 | ±5,6, ±11, ±22, ±45, ±90, ±180, ±270, ±350, ±700, ±1200, ±1400, от 0 до 270, от 0 до 400, от 0 до 800, от 0 до 1200, от 0 до 2000, от минус 10 до 50 |
Частотные диапазоны измерений, Гц | 0- 8; 0-16; 0-32; 0-64; 0-128; 0-200; 0-256 |
Смещение нуля, В, для акселерометров с диапазонами измерений: от ±5,6 до ±1400 м/с2 | от 2,7 до 3,3 |
(от 0 до 270, от 0 до 400, от 0 до 800, от 0 до 1200, от 0 до 2000) м/с2 | от 0,2 до 0,6 |
от минус 10 до 50 м/ с2 | от 0,7до 1,0 |
Коэффициент преобразования, Вс2/м для акселерометров с диапазонами измерений: ±5,6 м/с2 | от 0,38571 до 0,42857 |
±11 м/с2 | от 0,20455 до 0,22727 |
±22 м/с2 | от 0,10227 до 0,11364 |
±45 м/с2 | от 0,05000 до 0,05556 |
±90 м/с2 | от 0,02500 до 0,02778 |
±180 м/с2 | от 0,01250 до 0,01528 |
±180 м/с2 | от 0,01181 до 0,01597 |
±270 м/с2 | от 0,00833 до 0,01019 |
±350 м/с2 | от 0,00607 до 0,00821 |
±700 м/с2 | от 0,00304 до 0,00411 |
±1200 м/с2 | от 0,00177 до 0,00240 |
±1400 м/с2 | от 0,00152 до 0,00205 |
от 0 до 270 м/с2 | от 0,00833 до 0,01019 |
от 0 до 400 м/с2 | от 0,00563 до 0,00688 |
от 0 до 800 м/с2 | от 0,00281 до 0,00314 |
от 0 до 1200 м/с2 | от 0,00188 до 0,00229 |
от 0 до 2000 м/с2 | от 0,00113 до 0,00138 |
от минус 10 до 50 м/с2 | от 0,04500 до 0,05000 |
Пределы допускаемой основной приведенной погрешности измерения | |
низкочастотных линейных ускорений, % | ±0,2 |
Пределы допускаемой приведенной погрешности измерения низкочас- | |
тотных линейных ускорений в интервале изменения температуры ок- | |
ружающей среды от минус 65 до плюс 65, %, для акселерометров с | |
частотными диапазонами измерений: | |
0- 8; 0-16; 0-32; 0-64; 0-128; | ±0,2 |
0-200; 0-256 | ±0,5 |
Пределы среднего квадратического отклонения нелинейности градуировочной характеристики (погрешность аппроксимации), %, для аксе | |
лерометров с частотными диапазонами измерений: 0- 8; 0-16; 0-32; 0-64; 0-128; | ±0,2 |
0-200; 0-256 | ±0,5 |
Г абаритные размеры, мм | (035h*24max) |
Масса, кг, не более | 0,12 |
наносится на титульных листах эксплуатационной документации офсетным способом.
В комплект поставки входят:
- акселерометр низкочастотный линейный;
- формуляр СДАИ.402139.079ФО;
- руководство по эксплуатации СДАИ.402139.079РЭ;
- методика поверки СДАИ.402139.079 МП.
осуществляется в соответствии с документом СДАИ.402139.079 МП «Акселерометры низкочастотные линейные АЛЕ 049М. Методика поверки», утвержденным АО «НИИФИ» 07.09.2015 г.
Основные средства поверки: головка оптическая делительная ОДГЭ-5 (Госреестр № 26906-04, диапазон (0-360n) град, погрешность ±(5+5sina/2) с); вольтметр В7-16А (Госреестр № 6458-79, диапазон (0,1-1000) В, КТ ±(0,05/0,05-0,1/0,1)%); источник питания постоянного тока Б5-49 [Госреестр № 5969-77, диапазон 0,1 - 99,9 В, 0,001 - 0,999 А погрешность ±(0,5%иуст +0,1%Umax) В, ±(1,0%1уст +0,2%Imax) мА]; комбинированный прибор Ц-4353 [Госреестр № 5913-77, диапазон (0 - 5000 кОм), погрешность ±1,5%]; мультиметр цифровой типа Agilent 34401A [Госреестр № 54848-13, диапазон (0 - 1000) В, погрешность ±(0,0035 - 0,005)%]; штангенциркуль ШЦ-1-125-0.1 [Госреестр № 260-0,1, (0 - 125) мм; погрешность ±0,1 мм].
Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.079 РЭ.
Нормативные и технические документы, устанавливающие требования к акселерометрам низкочастотным линейным АЛЕ 049М
Технические условия СДАИ.402139.079ТУ.
ГОСТ 8.577-2002 «ГСОЕИ. Государственная поверочная схема для средств измерений линейных ускорений и плоского угла при угловом перемещении твердого тела».
