Акселерометры АЛС 007-02, 62711-15

62711-15
Акселерометры АЛС 007-02 (далее - акселерометры) предназначены для измерения вибрационных и ударных ускорений с преобразованием их в нормированное напряжение переменного тока.
Карточка СИ
Номер в госреестре 62711-15
Наименование СИ Акселерометры
Обозначение типа СИ АЛС 007-02
Изготовитель АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации 2015
Срок свидетельства 16.12.2020
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Акселерометры АЛС 007-02 (далее - акселерометры) предназначены для измерения вибрационных и ударных ускорений с преобразованием их в нормированное напряжение переменного тока.

Описание

Акселерометр состоит из вибропреобразователя (ВП) АЛС 004 и блока электронного (БЭ), соединенных между собой кабельной перемычкой.

Основным узлом ВП датчика является пьезоэлектрический чувствительный элемент (ЧЭ) - пьезоэлектрический преобразователь инерционного действия, генераторного типа. При воздействии вибрации пьезоэлемент деформируется (работает на изгиб) под действием инерционной силы, пропорциональной действующему ускорению. При этом на обкладках пьезоэлемента появляется знакопеременный заряд, пропорциональный в рабочей полосе частот действующему ускорению. ЧЭ заключен в металлический корпус, соединенный кабелем с разъемом.

Изменение знакопеременного заряда ЧЭ преобразовывается во входном каскаде БЭ в пропорциональное изменение напряжения, которое усиливается усилителем постоянного тока. В БЭ предусмотрена возможность регулирования смещения нуля, коэффициента преобразования и амплитудно-частотной характеристики. Конструктивно БЭ состоит из кожуха, корпуса и двух плат. Платы крепятся с помощью винтов к корпусу.

В связи с условиями эксплуатации знак поверки наносится на свидетельство о поверке.

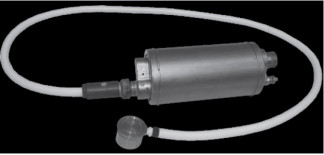

Общий вид акселерометра представлен на рисунке 1.

Габаритно-установочные размеры акселерометра и места пломбировки представлены на рисунке 2. Крышка на вилке блока электронного опломбирована металлической пломбой (с проволокой) от несанкционированного вмешательства в процессе транспортировки и хранения. На соединение вибропреобразователя с блоком электронным наносится бумажная пломба для предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений.

Технические характеристики

представлены в таблице 1.

Таблица 1

Наименование характеристики

Значение характеристики

Диапазоны измерений вибрационных и ударных ускорений, м/с :

-    исполнение АЛС 007-02;

-    исполнение АЛС 007-02.01;

-    исполнение АЛС 007-02.02;

-    исполнение АЛС 007-02.03

±10

±450

±2000

±6000

Частотные диапазоны измерений, Гц:

-    исполнение АЛС 007-02;

-    исполнение АЛС 007-02.01; АЛС 007-02.02;

-    исполнение АЛС 007-02.03

1-32

10-2000

20-6000

Выходное напряжение переменного тока, соответствующее диапазону измерений, В

от 1,8 до 2,06

Смещение нуля, В, в пределах

3±0,2

Коэффициент преобразования мВс /м:

-    исполнение АЛС 007-02;

-    исполнение АЛС 007-02.01;

-    исполнение АЛС 007-02.02;

-    исполнение АЛС 007-02.03

от 180 до 206 от 4,000 до 4,578 от 0,900 до 1,030 от 0,300 до 0,343

Пределы допускаемой основной приведенной погрешности измерения вибрационных и ударных ускорений, %

±2

Неравномерность амплитудно-частотной характеристики, %, в пределах

±12,5

Коэффициент затухания амплитудно-частотной характеристики, дБ, не менее

35

Пределы допускаемой дополнительной приведенной погрешности измерения вибрационных и ударных ускорений от воздействия изменения температуры окружающей среды, %

±1

Диапазон температуры окружающей среды, °С

от минус 60 до 60

Масса, кг, не более

0,25

Габаритные размеры, мм, не более

-    вибропреобразователя: исполнение АЛС 007-02;

исполнение АЛС 007-02.01, АЛС 007-02.02, АЛС 007-02.03

-    блока электронного:

017h11; 018,5h11; 560±30 023h11; 024,5h11; 560±30 105max; 040,6 max

Знак утверждения типа

наносится на титульных листах эксплуатационной документации офсетным способом.

Комплектность

В комплект поставки входят:

-    акселерометр АЛС 007-02;

-    формуляр СДАИ.402139.089ФО;

-    руководство по эксплуатации СДАИ.402139.089РЭ;

-    кронштейн СДАИ.301568.008 (для АЛС 004 - АЛС 004-03) - 1 шт. (по требованию заказчика);

-    кронштейн СДАИ.301568.008-01 (для АЛС 004-04) - 1 шт. (по требованию заказчика). Поверка

осуществляется в соответствии с документом СДАИ.402139.089МП «Акселерометр АЛС 007-02. Методика поверки», утвержденным АО «НИИФИ» 08.09.2015 г.

Основные средства поверки:

-    вольтметр универсальный цифровой В7-38 (Госреестр № 8730-82; диапазон (0,01 мВ -300 В), класс точности (0,04/0,02 - 0,07/0,02), диапазон (0,01 мВ - 300 В), класс точности (0,2/0,05 - 0,2/0,4));

-    источник питания постоянного тока Б5-45 (Госреестр № 5965-77; диапазон (0,1-49,9) В, погрешность ±(0,5 % иуст+0,1 % Umax), диапазон (0,001 - 0,499) А, погрешность

±(1,0 % 1уст+0,2 % Imax)).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.402139.089РЭ.

Нормативные и технические документы, устанавливающие требования к акселерометрам АЛС 007-02

1.    Акселерометры АЛС 007-02. Технические условия СДАИ.402139.089ТУ.

2.    ГОСТ Р 8.800-2012 «ГСОЕИ. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 110-1 до 2104 Гц».

62711-15
Номер в ГРСИ РФ:
62711-15
Производитель / заявитель:
АО "НИИ физических измерений" (НИИФИ), г.Пенза
Год регистрации:
2015
Cрок действия реестра:
16.12.2020
